Мембранный регулятор давления «до себя» с пилотным управлением АСТА серии Р01/03

Назначение

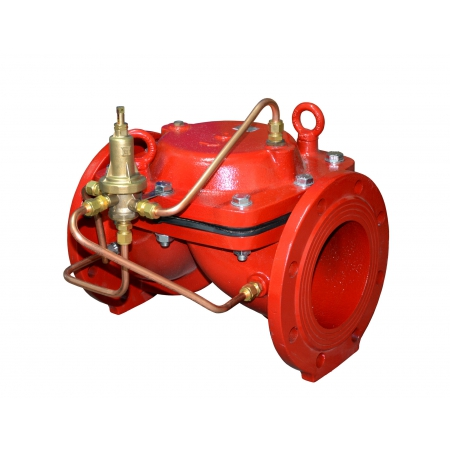

Мембранный регулятор давления «до себя» с пилотным управлением АСТА серии Р01/03.

Арт: Р01/03

АСТА серии Р01 – мембранные регулирующие клапаны базовой конструкции. Клапан состоит из прочной армированной мембраны, выполняющей роль запорного органа; корпуса, чей внутренний выступ выполняет роль седла, и пружины, поджимающей мембрану к корпусу. В корпусе клапана предусмотрены штуцеры для отбора импульсов: на входе клапана, на выходе клапана, а также из управляющей камеры над мембраной. При подаче импульса входного давления в управляющую камеру клапан закрывается, при соединении управляющ...Подробнее

В зависимости от размера заказа предоставляются скидки

АСТА серии Р01 – мембранные регулирующие клапаны базовой конструкции.

Клапан состоит из прочной армированной мембраны, выполняющей роль запорного органа; корпуса, чей внутренний выступ выполняет роль седла, и пружины, поджимающей мембрану к корпусу.

В корпусе клапана предусмотрены штуцеры для отбора импульсов: на входе клапана, на выходе клапана, а также из управляющей камеры над мембраной.

При подаче импульса входного давления в управляющую камеру клапан закрывается, при соединении управляющей камеры с импульсом выходного давления или атмосферой – открывается.

Клапаны имеют широкий спектр применений в зависимости от типа управляющего пилота.

Особенности конструкции:

Простая и надёжная конструкция
Отсутствие механических направляющих в конструкции клапана, повышенный ресурс
Высокая пропускная способность, низкие потери давления на полном открытии
Высокое регулирующее отношение (широкий диапазон рабочих расходов)
Класс герметичности VI (без протечек)
Различные монтажные положения (горизонтальное/вертикальное)

Опции:

Покрытие корпуса - полиэстер
Мембраны низкого давления
Индикатор положения*

Скачать полное описание

Технические характеристики

Номинальный диаметр, DN	50–300 мм
Условное давление, PN	16 бар (25 бар*)
Температура рабочей среды	От -10 °C до 80 °C
Рабочая среда	Вода и другие жидкости, совместимые с материалами конструкции
Пропускная способность клапана Kvs	50–1800 м³/ч
Минимальное падение давления на клапане^*	0,5-1,5 бар
Тип присоединения	Фланцевый по ГОСТ 33259-2015, резьбовой BSP / NPT, грувлок

*- по запросу

Общие технические характеристики

DN	50	65	80	100	125	150	200	250	300
Kvs, м³/ч	50	50	130	200	200	450	800	1250	1800
Давление настройки, бар	0,4-14,0						0,5-16,0

Примечание: диапазон настройки конкретного клапана предоставляется по запросу (в зависимости от типа пилотного клапана).

Таблица допустимых давлений мембран

DN, мм	Мембрана низкого давления	Стандартная мембрана
50	1,5 – 10,0	3,7 – 25,0
65	1,5 – 10,0	3,7 – 25,0
80	0,5 – 10,0	1,6 – 25,0
100	0,5 – 10,0	1,6 – 25,0
125	0,5 – 10,0	1,6 – 25,0
150	0,5 – 10,0	1,6 –25,0
200	1,0 – 10,0	2,0 – 25,0
250	1,0 – 10,0	1,4 – 25,0
300	1,0 – 10,0	2,0 – 25,0

Спецификация материалов

№	Наименование	Материал
1	Корпус	Высокопрочный чугун GGG40
2	Мембрана	Натуральный каучук (армирование нейлоном)
3	Пружинное кольцо	Полиамид
4	Пружина	Нержавеющая сталь AISI 302 (AISI 316*)
5	Крышка	Высокопрочный чугун GGG40

*- по запросу

Массогабаритные характеристики

R01size

DN	L, мм	D, мм	H, мм	Масса, кг
50	200	166,5	154,0	7,0
65	214	186,5	162,0	9,5
80	288	202,0	182,0	16,5
100	305	234,0	194,5	18,5
125	369	253,5	204,0	24,0
150	403	290,0	325,0	47,5
200	494	342,0	400,0	80,5
250	605	411,0	463,0	116,0
300	605	495,0	487,5	156,0

Схема пилотной обвязки

№	Наименование
1	Регулятор прямого действия (пилот)
2	Шаровые краны – по запросу
3	Фильтр
