Мембранный запорный клапан с электромагнитным управлением АСТА серии Р01/04

Блок концевых выключателей

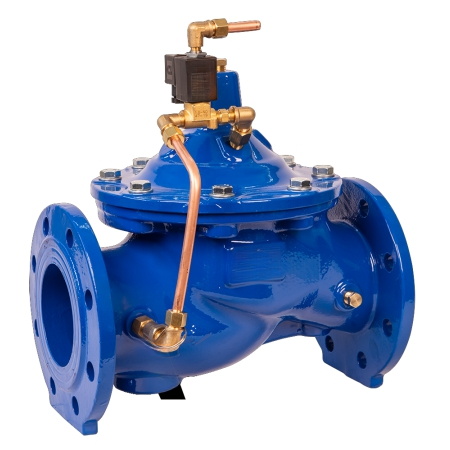

Мембранно-плунжерный запорный клапан с электромагнитным управлением АСТА серии Р02/04

Назначение

Мембранно-плунжерный запорный клапан с электромагнитным управлением АСТА серии Р02/04.

Арт: Р02/04

Регулирующие клапаны АСТА серии Р03 предназначены для регулирования потока рабочей среды путем изменения проходного сечения клапана. Усилие, создаваемое рабочей средой, подается в привод через импульсные трубки, действует на мембрану привода и пружину клапана, тем самым приводя шток в движение. Клапаны имеют широкий спектр применений в зависимости от типа управляющего пилота. Особенности конструкции: Высокое регулировочное отношение (широкий диапазон рабочих расходов) Различные монтажные поло...Подробнее

В зависимости от размера заказа предоставляются скидки

Особенности конструкции:

Высокое регулировочное отношение (широкий диапазон рабочих расходов)
Различные монтажные положения (горизонтальное/вертикальное)
Клапан не требует технического обслуживания в течение длительного времени благодаря коррозионностойким компонентам
Эпоксидное покрытие корпуса
Мягкое уплотнение плунжера (герметичность в закрытом положении)

Скачать полное описание

Технические характеристики

Номинальный диаметр, DN	50–250 мм
Номинальное давление, PN	16 бар
Температура рабочей среды	От -10 °C до 80 °C
Рабочая среда	Вода и другие жидкости, совместимые с материалами конструкции
Пропускная способность клапана Kvs	38–1126 м³/ч
Тип присоединения	Фланцевый по ГОСТ 33259-2015

Общие технические характеристики

DN, мм	50	65	80	100	125	150	200	250
Kvs, м³/ч	38	65	98	152	238	343	610	1126

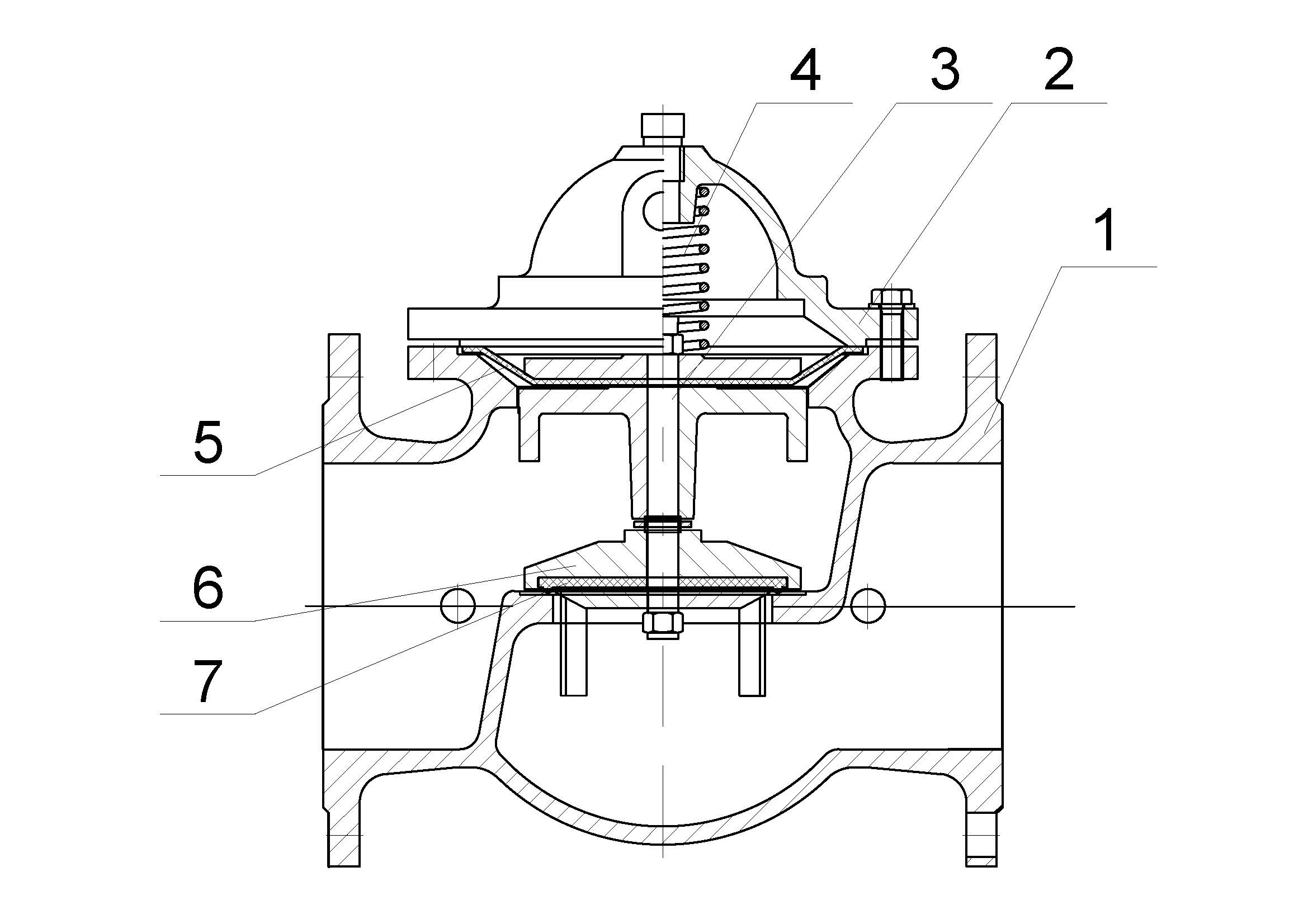

Спецификация материалов

R02_04_spex_jul23

№	Наименование	Материал
1	Корпус	Высокопрочный чугун GGG40.3
2	Крышка	Высокопрочный чугун GGG40.3
3	Шток	Сталь 20Х13
4	Пружина	Сталь Х18Н10Т
5	Мембрана	Натуральный каучук
6	Плунжер	Сталь 04Х18Н10
7	Прокладка	NBR

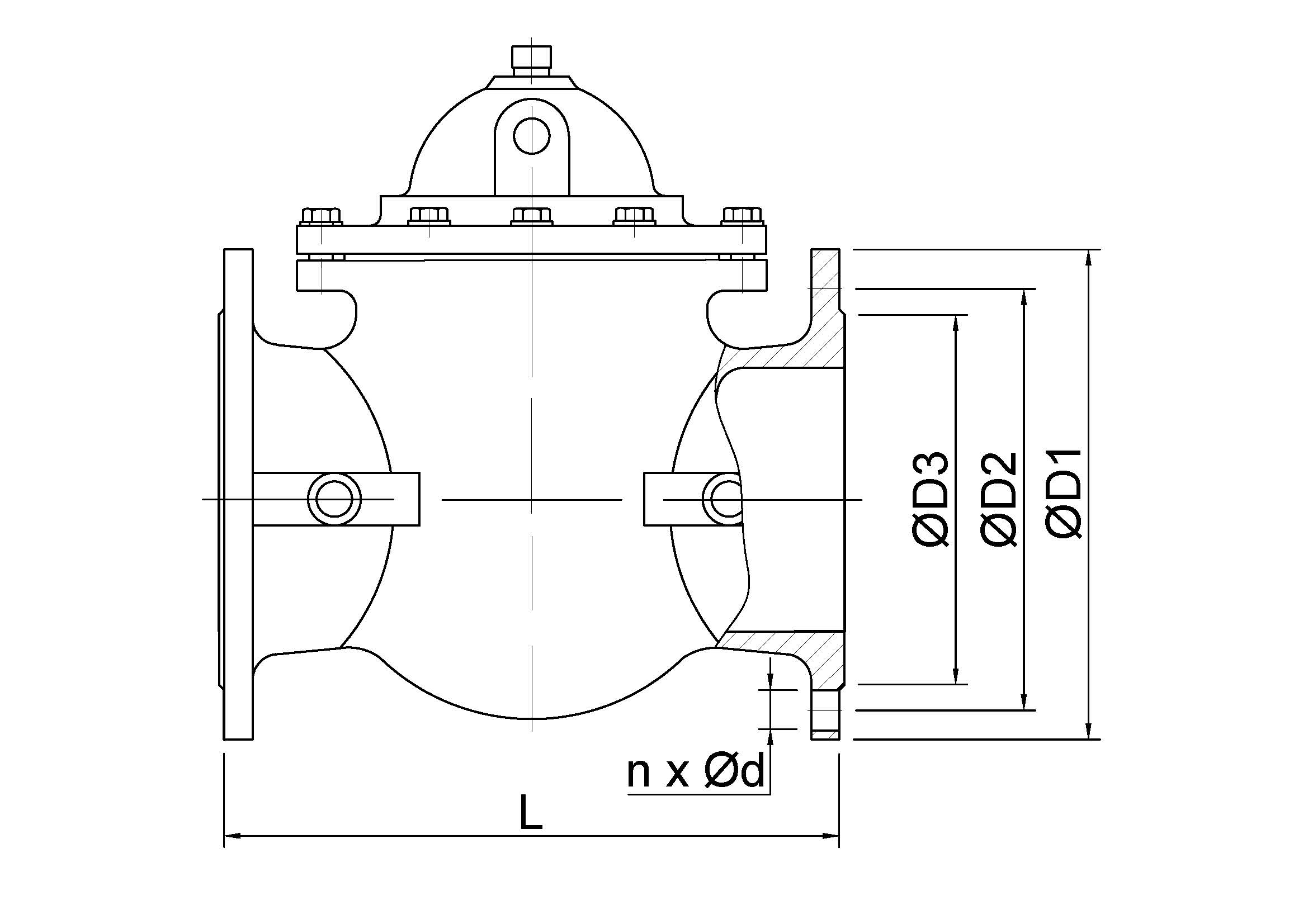

Массогабаритные характеристики

R02_04_size_jul23

DN	L, мм	øD, мм	øD1, мм	øD2, мм	nx ød, мм	Масса, кг
50	203	165	125	99	4х19	18,0
65	216	185	145	118	4х19	23,5
80	241	200	160	132	8х19	28,0
100	292	220	180	156	8х19	39,0
125	330	250	210	184	8х19	47,0
150	356	285	240	211	8х23	84,0
200	458	340	295	266	12х23	138,0
250	530	405	355	319	12х28	264,0

Схема обвязки

№	Наименование
1	Основной клапан
2	Фильтр самопромывной
3	Соленоидный клапан (пилот)
4	Шаровые краны (по запросу)
5	Импульсная трубка (латунь, по запросу нержвеющая сталь или пропилен)
