Двухсильфонный редукционный клапан для насыщенного и перегретого пара АСТА серии Д223

Назначение

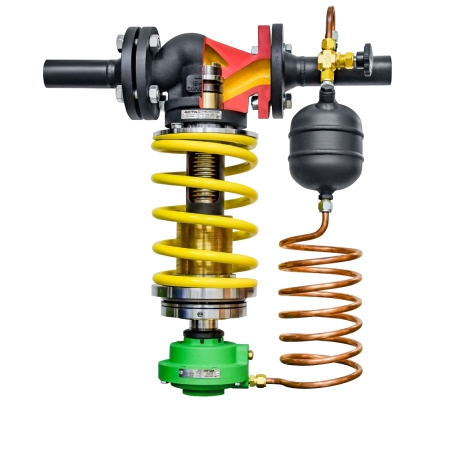

Двухсильфонный редукционный клапан для насыщенного и перегретого пара АСТА серии Д223.

Арт: Д223

Редукционный клапан АСТА Д200 – односедельный клапан прямого действия с сильфонным уплотнением, предназначен для автоматического поддержания заданного давления рабочей среды, принцип действия которого основан на уравновешивании силы упругой деформации настроечной пружины и силы, создаваемой разностью давлений в камерах мембранного привода. Особенности конструкции Конструкция с двумя долговечными сильфонами позволяет эксплуатировать регулятор давления на высоких температурах и агрессивных сред...Подробнее

В зависимости от размера заказа предоставляются скидки

Особенности конструкции

Конструкция с двумя долговечными сильфонами позволяет эксплуатировать регулятор давления на высоких температурах и агрессивных средах без сервисного обслуживания;
Наличие в конструкции второго разгрузочного сильфона позволяет снизить усилие управления клапаном;
Легкость настройки клапана обеспечивается наличием подшипника в системе настройки давления;
Минимальное трение ходовых частей обеспечивает высокую точность регулирования;
Система быстрой смены привода с изменяемым количеством пружин для изменения настраиваемого давления управления;
Полная ремонтопригодность без демонтажа с трубопровода;
Регулятор поставляется в комплекте с охладителем импульсов и игольчатым вентилем.

Опции по запросу

Специальная конструкция регулирующих блоков (различные мембраны, широкие диапазоны настроек и т. д.);
Нестандартные значения Kvs;
Мягкое уплотнение затвора (VI класс герметичности).

Цена по запросу

Скачать полное описание

Технические характеристики

Номинальный диаметр DN	15 - 200
Условное давление PN	25 бар для DN 15 – 80 16 бар для DN 100 - 200
Температура рабочей среды	до +350 °С
Рабочая среда	Пар, воздух, а также другие среды, совместимые с материалами конструкции регулятора
Диапазон давления настройки	1,0-4,0 бар – красная пружина 2,0-8,0 бар – желтая пружина 4,0-12 бар – две пружины
Пропускная способность клапана, Kvs	1,0 - 125 м³/ч
Класс герметичности	III по ГОСТ 9544-2015
Зона нечувствительности	Не более 2,5% от верхнего предела настройки по ГОСТ 11881-76
Зона пропорциональности	Не более 6% от верхнего предела настройки по ГОСТ 11881-76
Положение безопасности	Нормально-открытое
Компенсация давления	Разгруженный по давлению
Отбор импульса рабочей среды	Внешний
Тип присоединения	Фланцевый по ГОСТ 33259-2015, исп. В

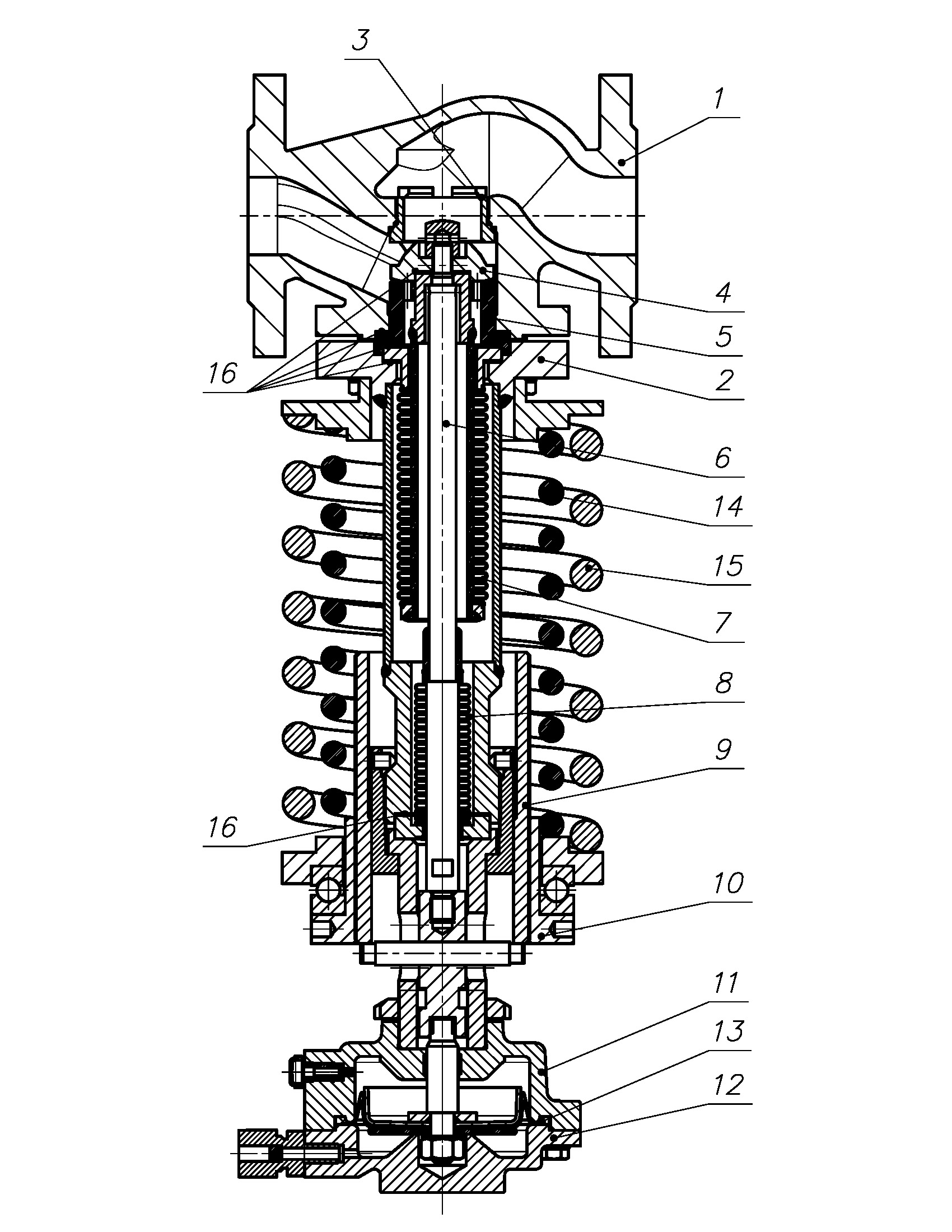

Спецификация материалов

№	Наименование	Материал
1	Корпус	Высокопрочный чугун ВЧ40
2	Крышка	Сталь 25
3	Седло	Сталь 20Х13
4	Плунжер	Сталь 20Х13
5	Втулка	Сталь 14Х17Н2
6	Шток	Сталь 20Х13
7	Сильфон разгрузочный	Сталь 08Х18Н10Т
8	Сильфон	Сталь 08Х18Н10Т
9	Стакан	Чугун АЧС-1
10	Гайка ходовая	Сталь 20Х13
11	Крышка нижняя	Сталь 25Л
12	Крышка верхняя	Сталь 25Л
13	Мембрана	EPDM
14	Пружина малая	60С2А
15	Пружина большая	60С2А
16	Уплотнение корпуса	Графлекс

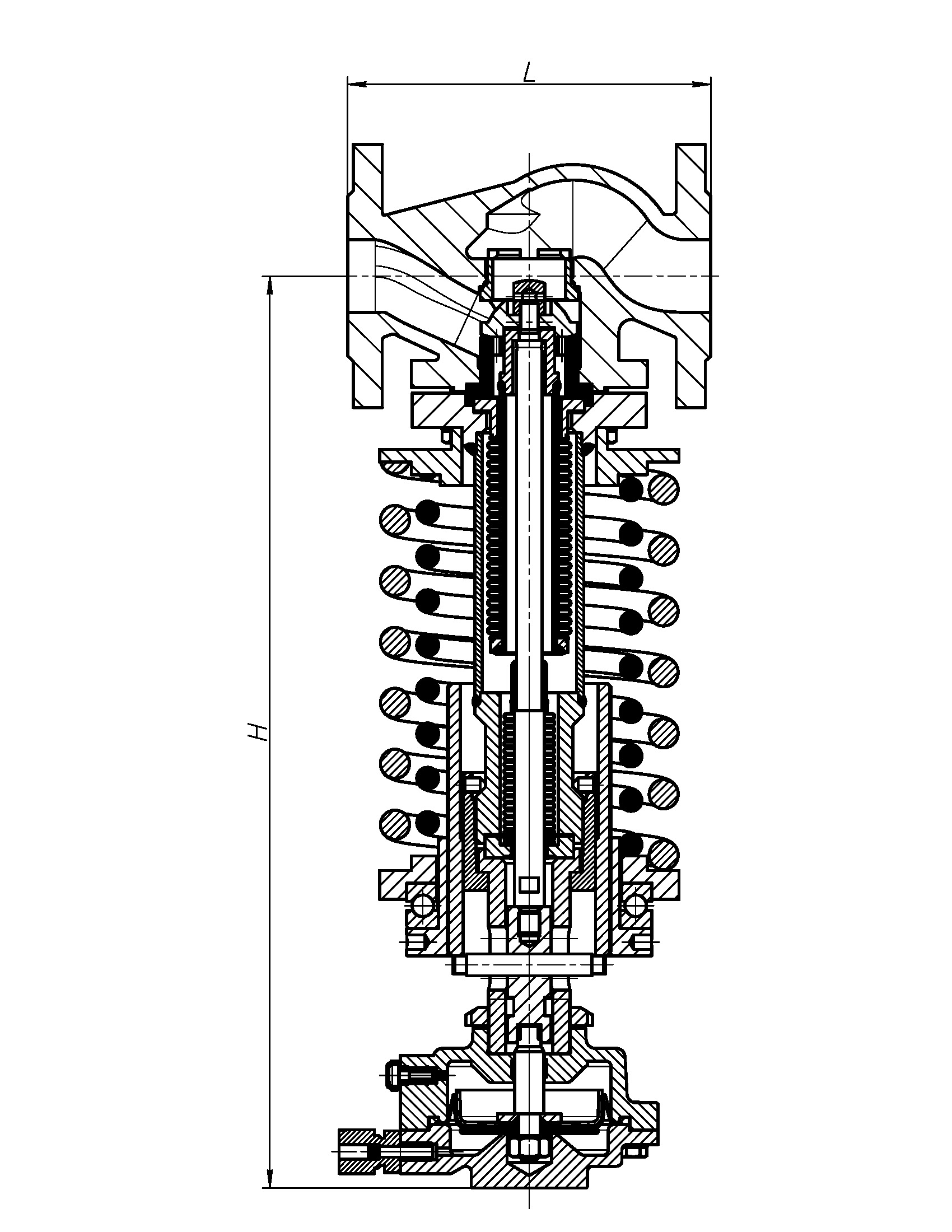

Массогабаритные характеристики и значения пропускной способности

DN	L, мм	H, мм	Масса, кг	Kvs, м³/ч
15	130	475	20	4,0
20	150	480	23	5,0
25	160	485	26	8,0
32	180	492	30	16,0
40	200	502	35	25,0
50	230	502	40	32,0
65	290	530	62	50,0
80	310	616	78	80,0
100	350	630	100	125,0
125	по запросу
150
200

Примечание: по запросу доступны другие значения Kvs.

Функциональные особенности регулирующего блока

При использовании регулирующего блока РПС регулятор функционирует в режиме регулятора давления «после себя», который предназначен для автоматического поддержания заданного давления рабочей среды на выходе из регулятора вне зависимости от ее расхода.
