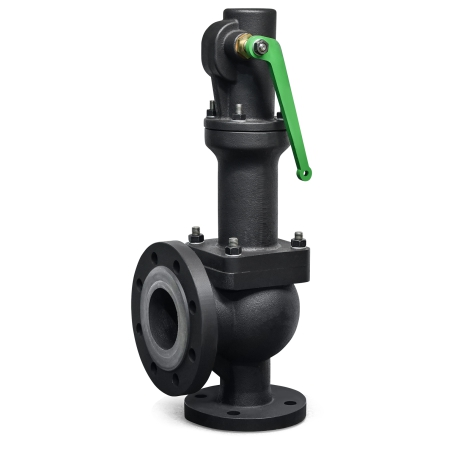

Клапан предохранительный полноподъёмный АСТА серии П223 для пара
Назначение
В зависимости от размера заказа предоставляются скидки
Предохранительный клапан АСТА серии П223 для пара – сбросной полноподъёмный пружинный угловой клапан. Используется преимущественно на сжимаемых средах (пары, газы), а также перегретых жидкостях. Выходной патрубок на два типоразмера больше входного, что позволяет получить высокую пропускную способность с учётом расширения сжимаемых сред и вскипания жидкостей при резком снижении давления. Клапан начинает незначительно открываться при давлении срабатывания, при дальнейшем росте давления клапан резко подрывается на полный ход, что позволяет обеспечить быстрый сброс максимально возможного расхода среды.
Особенности конструкции
- Сбросной принцип действия
- Закрытый колпак
- Негазоплотное исполнение
- Высокая пропускная способность
- Расширенный DN выходного патрубка
- Принудительный подрыв рычагом
- Ремонтопригодная конструкция
- Мягкое уплотнение седла или «металл-металл»
Цена по запросу.
Скачать полное описание
Технические характеристики
| Номинальный диаметр DN | 20х32 — 200х300 |
| Номинальное давление PN | 40 x 16 |
| Минимальная температура рабочей среды | -30 ̊C |
| Максимальная температура рабочей среды |
+350 ̊С (уплотнение седла «металл - металл») +200 ̊C (уплотнение PTFE) |
| Рабочая среда | Пар, воздух, вода и др. среды, нейтральные к материалам клапана |
| Давление настройки, Рн | 0,5-40 бар |
| Давление полного открытия, Рпо | +10% от Рн |
| Давление полного закрытия, Рз | – 15% от Рн |
| Тип присоединения | Фланцевый по ГОСТ 33259-2015 |
Расчетные параметры
| DN | Диаметр седла d0, мм | Площадь седла А, мм2 | Высота подъема плунжера h, мм | Коэффициент истечения α | |
| Газы, пары | Жидкости | ||||
| 20х32 | 16 | 201 | 6,4 | 0,74 | 0,5 |
| 25x40 | 20 | 314 | 8 | ||
| 32x50 | 25 | 491 | 10 | ||
| 40x65 | 32 | 804 | 13 | ||
| 50x80 | 40 | 1257 | 16 | ||
| 65x100 | 50 | 1964 | 20 | ||
| 80x125 | 63 | 3117 | 25 | ||
| 100x150 | 77 | 4657 | 31 | ||
| 125х200 | 93 | 6790 | 38 | ||
| 150х250 | 110 | 9498 | 44 | ||
| 200х300 | 155 | 18860 | 62 | ||
Диапазоны давлений настройки Pн, бар
| DN | Диапазоны давлений, бар* | ||||||
| 20х32 | 0,5-5,5 | 5,5-10,5 | 10,5-16,0 | 16,0-24,0 | - | - | |
| 25x40 | 0,5-2,0 | 2,0-6,0 | 6,0-9,0 | 9,0-13,5 | 13,5-24,0 | - | |
| 32x50 | 0,5-2,0 | 2,0-6,0 | 6,0-9,0 | 9,0-13,5 | 13,5-24,0 | - | |
| 40x65 | 0,5-2,5 | 2,5-5,5 | 5,5-8,5 | 8,5-10,5 | 10,5-16,0 | 16,0-24,0 | |
| 50x80 | 0,5-2,5 | 2,5-5,5 | 5,5-8,5 | 8,5-10,5 | 10,5-16,0 | 16,0-24,0 | |
| 65x100 | 0,5-2,5 | 2,5-5,5 | 5,5-8,5 | 8,5-10,5 | 10,5-16,0 | 16,0-24,0 | |
| 80x125 | 0,5-2,5 | 2,5-5,5 | 5,5-8,5 | 8,5-10,5 | 10,5-16,0 | 16,0-24,0 | |
| 100x150 | 0,5-2,5 | 2,5-5,5 | 5,5-8,5 | 8,5-10,5 | 10,5-16,0 | 16,0-24,0 | |
| 125х200 | ** | ||||||
| 150х250 | |||||||
| 200х300 | |||||||
- * - в тех случаях, когда требуемое давление начала открытия находится на границе соседних диапазонов, необходимо использовать пружину с более высоким диапазоном давлений.
- ** - по запросу.
Пропускная способность
Скачать
Массогабаритные характеристики
| DN | d1, мм | d2, мм | S, мм | S1, мм | H, мм | Масса, кг |
| 20х32 | 20 | 32 | 85 | 95 | 387 | 10,3 |
| 25x40 | 25 | 49 | 95 | 105 | 451 | 15,0 |
| 32x50 | 32 | 50 | 100 | 110 | 460 | 16,8 |
| 40x65 | 40 | 65 | 115 | 130 | 498 | 23,1 |
| 50x80 | 50 | 80 | 125 | 145 | 536 | 26,5 |
| 65x100 | 65 | 100 | 140 | 150 | 619 | 41,5 |
| 80x125 | 80 | 125 | 155 | 170 | 675 | 49,8 |
| 100x150 | 100 | 150 | 175 | 180 | 710 | 65,4 |
| 125х200 | 125 | 200 | 215 | 220 | 912 | 138,8 |
| 150х250 | 150 | 250 | 225 | 245 | 974 | 178,3 |
| 200х300 | 200 | 300 | 290 | 290 | 1094 | 281,3 |

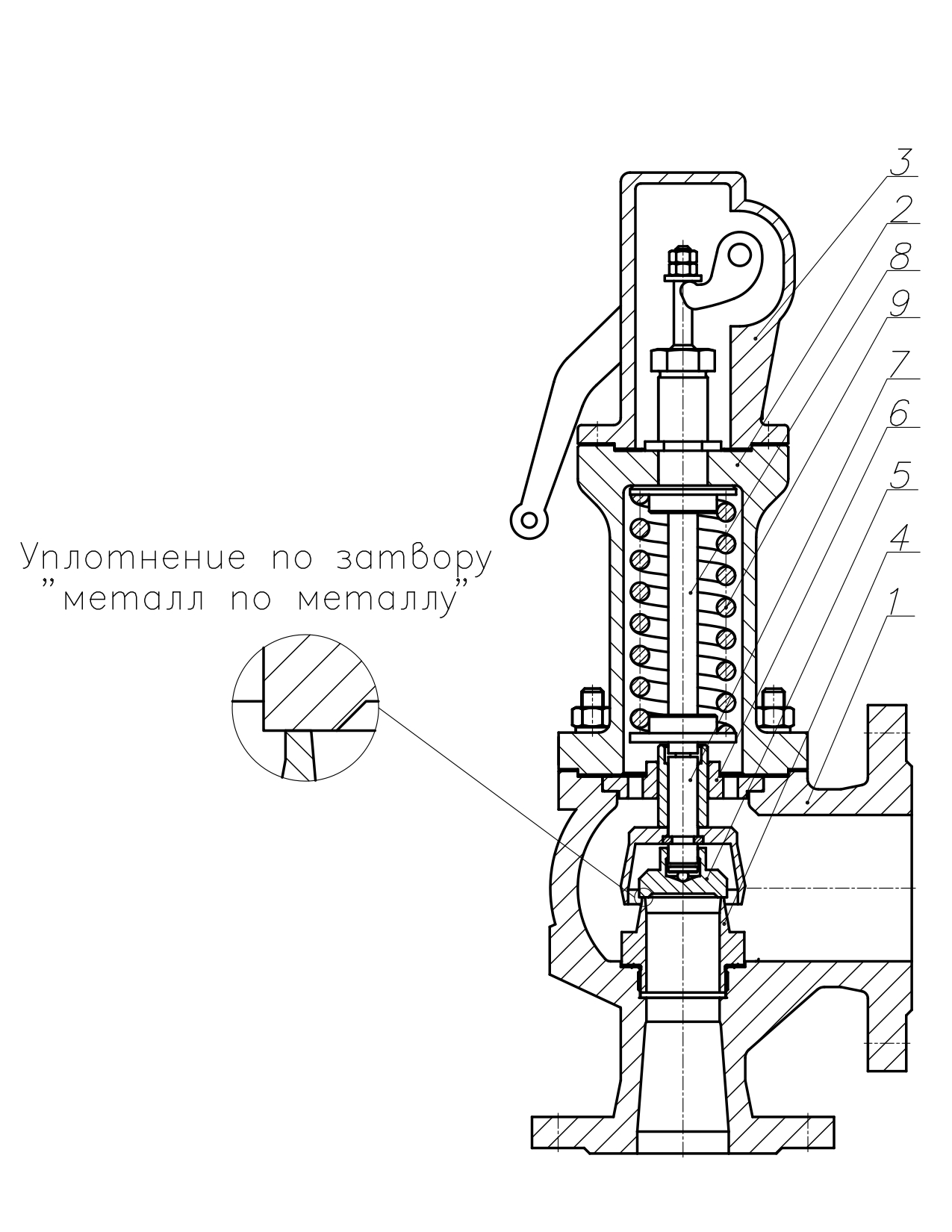

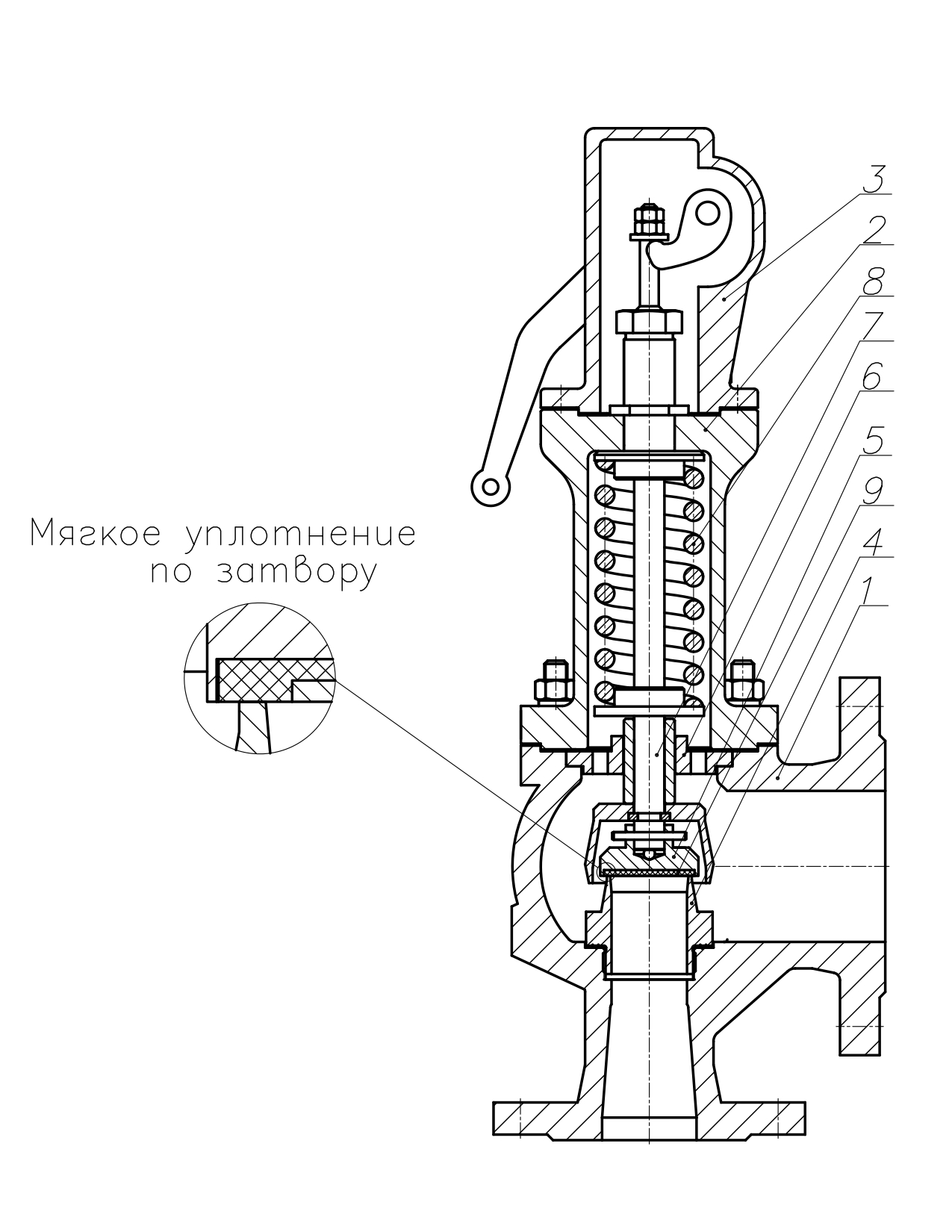

Спецификация материалов
|
№ |
Наименование |
Материал |
|
1 |
Верхняя крышка |
Высокопрочный чугун ВЧ40 |
|
2 |
Крышка |
Высокопрочный чугун ВЧ40 |
|
3 |
Корпус |
Высокопрочный чугун ВЧ40 |
|
4 |
Седло |
Нержавеющая сталь 20Х13 |
|
5 |
Плунжер |
Нержавеющая сталь 20Х13 |
|
6 |
Направляющая |
Углеродистая сталь 20 |
|
71 |
Шток нижний |
Нержавеющая сталь 20Х13 |
|
81 |
Шток верхний |
Нержавеющая сталь 20Х13 |
|
91 |
Пружина |
Рессорно-пружинная сталь 51ХФА/60С2А3 |
|
72 |
Шток |
Нержавеющая сталь 20Х13 |
|
82 |
Пружина |
Рессорно-пружинная сталь 51ХФА/60С2А3 |
|
92 |
Уплотнение затвора |
PTFE |
1 - для уплотнения по затвору «металл по металлу»
2 - для мягкого уплотнения по затвору
3 - в зависимости от давления настройки
