Клапан соленоидный АСТА ЭСК 100.00.45 НЗ общепромышленный прямого действия

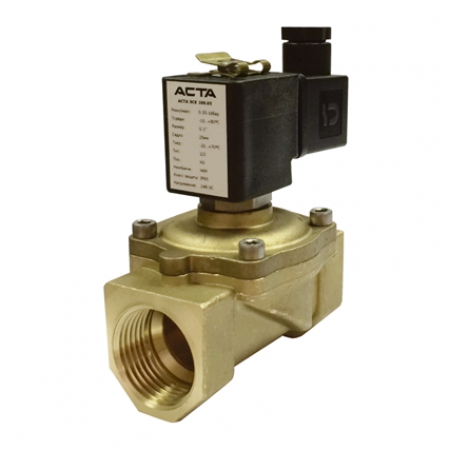

Клапан соленоидный АСТА ЭСК 100.00.40 НЗ общепромышленный прямого действия
Назначение
В зависимости от размера заказа предоставляются скидки
Клапан соленоидный АСТА ЭСК 100.00.40 НЗ общепромышленный прямого действия преимущества
Низкое сопротивление, не требует перепада давления, поворач.катушка 360°, компактная конструкция, малый вес, запатентованная технология, быстрое закрытие и открытие, долгий срок службы.
Клапан соленоидный АСТА ЭСК 100.00.40 НЗ общепромышленный прямого действия технические данные:
-
Среда: вода, светлые нефтепродукты, неагрессивные жидкости и нейтральные газы, не применяется для агрессивных жидкостей и газов
-
Функция безопасности: Нормально-Закрытый (НЗ) (Серия ЭСК 100) и Нормально-Открытый (НО) (Серия ЭСК 101)
-
Тип управления: прямого действия
-
Количество ходов: 2/2 (Портов/Позиций)
-
Размеры: G1/8" – G1/4"
-
Присоединение: Резьба G (BSPP / ISO 228–1)
-
Диапазоны давлений: 0–16 бар (ЭСК 100), 0–12 бар (ЭСК 101)
-
Температура среды: -10 °С … +100 °С
-
Температура окружающей среды: -20 °С – +70 °С
-
Время открытия: 25мс
-
Время закрытия: 25мс
-
Максимальная вязкость: 38cSt или мм2/с
-
Максимально допустимое давление: 24 бар (ЭСК 100), 18 бар (ЭСК 101)
-
Не требует минимального перерепада давления, внутренняя выпускная система (для ЭСК 101)
-
Компактная конструкция
-
Уплотнение клапана: кольца круглого сечения
-
Напряжение: AC, DC
-
Перестановка катушки без демонтажа клапана (независимо AC, DC)
-
Малые потери давления, низкая потребляемая мощность
-
Различные диапазоны расходов, широкий диапазон проходных сечений
-
Установка в любом положении, но наиболее оптимально катушкой вверх
-
Перед клапаном среду необходимо фильтровать
-
Расход (Q) может быть рассчитан, исходя из значений давления, плотности и коэффициента расхода
-
В соответствии с 97/23/ЕС Директива на оборудование, работающее под давлением (PED), 2006/95/EEC директива на низковольтное оборудование (LVD), 2004/108/ЕС Директива по электромагнитной совместимости (EMC)
Условная пропускная способность клапана АСТА серии ЭСК 100-101:
| МОДЕЛЬ № | ПОЛОЖЕНИЕ | ПРИСОЕДИ НЕНИЕ | ПРОХОДНОЕ СЕЧЕНИЕ | КОЭФФИЦИЕНТ РАСХОДА KV | ПЕРЕПАД ДАВЛЕНИЯ | T° СРЕДЫ | УПЛОТНЕНИЕ | МАССА | |||||
| Min (для АС) | Min (для DC) | Max (для АС) | Max (для DC) | Min | Max | ||||||||
| ЭСК | G | мм | л/мин | м3/ч | Бар | Бар | Бар | Бар | °С | °С | кг | ||
| ЭСК 100 .00 .018 | НЗ | 1/8" | 1 .8 | 1 .7 | 0 .10 | 0 | 0 | 16 | 16 | 10 | 100 | NBRH | 0 .35 |
| ЭСК 100 .00 .025 | НЗ | 1/8" | 2 .5 | 3 .3 | 0 .19 | 0 | 0 | 12 | 12 | 10 | 100 | NBRH | 0 .35 |
| ЭСК 100 .00 .030 | НЗ | 1/8" | 3 .0 | 4 .5 | 0 .27 | 0 | 0 | 10 | 10 | 10 | 100 | NBRH | 0 .35 |
| ЭСК 100 .00 .040 | НЗ | 1/8" | 4 .0 | 6 .5 | 0 .39 | 0 | 0 | 9 | 9 | 10 | 100 | NBRH | 0 .35 |
| ЭСК 100 .00 .045 | НЗ | 1/8" | 4 .5 | 7 .7 | 0 .46 | 0 | 0 | 8 | 8 | 10 | 100 | NBRH | 0 .35 |
| ЭСК 100 .00 .050 | НЗ | 1/8" | 5 .0 | 9 .5 | 0 .57 | 0 | 0 | 7 | 7 | 10 | 100 | NBRH | 0 .35 |
| ЭСК 100 .00 .060 | НЗ | 1/8" | 6 .0 | 11 .5 | 0 .69 | 0 | 0 | 5 | 5 | 10 | 100 | NBRH | 0 .35 |
| ЭСК 100 .01 .018 | НЗ | 1/4" | 1 .8 | 1 .7 | 0 .1 | 0 | 0 | 16 | 16 | 10 | 100 | NBRH | 0 .33 |
| ЭСК 100 .01 .025 | НЗ | 1/4" | 2 .5 | 3 .3 | 0 .19 | 0 | 0 | 12 | 12 | 10 | 100 | NBRH | 0 .33 |
| ЭСК 100 .01 .030 | НЗ | 1/4" | 3 .0 | 4 .5 | 0 .27 | 0 | 0 | 10 | 10 | 10 | 100 | NBRH | 0 .33 |
| ЭСК 100 .01 .040 | НЗ | 1/4" | 4 .0 | 6 .5 | 0 .39 | 0 | 0 | 9 | 9 | 10 | 100 | NBRH | 0 .33 |
| ЭСК 100 .01 .045 | НЗ | 1/4" | 4 .5 | 7 .7 | 0 .46 | 0 | 0 | 8 | 8 | 10 | 100 | NBRH | 0 .33 |
| ЭСК 100 .01 .050 | НЗ | 1/4" | 5 .0 | 9 .5 | 0 .57 | 0 | 0 | 7 | 7 | 10 | 100 | NBRH | 0 .33 |
| ЭСК 100 .01 .060 | НЗ | 1/4" | 6 .0 | 11 .5 | 0 .69 | 0 | 0 | 5 | 5 | 10 | 100 | NBRH | 0 .33 |
| ЭСК 101 .00 .018 | НО | 1/8" | 1 .8 | 1 .7 | 0 .10 | 0 | 0 | 12 | 12 | 10 | 100 | NBRH | 0 .38 |
| ЭСК 101 .00 .025 | НО | 1/8" | 2 .5 | 3 .3 | 0 .19 | 0 | 0 | 10 | 10 | 10 | 100 | NBRH | 0 .38 |
| ЭСК 101 .00 .030 | НО | 1/8" | 3 .0 | 4 .5 | 0 .27 | 0 | 0 | 6 | 6 | 10 | 100 | NBRH | 0 .38 |
| ЭСК 101 .01 .018 | НО | 1/4" | 1 .8 | 1 .7 | 0 .10 | 0 | 0 | 12 | 12 | 10 | 100 | NBRH | 0 .36 |
| ЭСК 101 .01 .025 | НО | 1/4" | 2 .5 | 3 .3 | 0 .19 | 0 | 0 | 10 | 10 | 10 | 100 | NBRH | 0 .36 |
| ЭСК 101 .01 .030 | НО | 1/4" | 3 .0 | 4 .5 | 0 .27 | 0 | 0 | 6 | 6 | 10 | 100 | NBRH | 0 .36 |
