Назначение

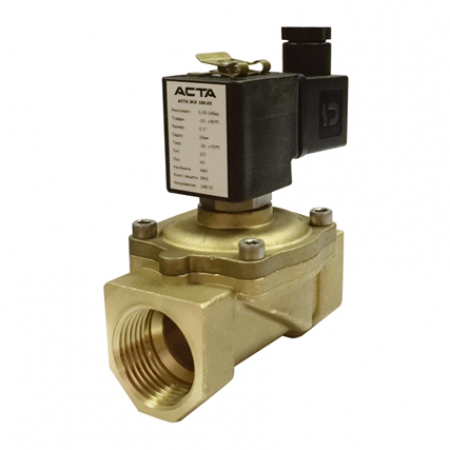

Клапан соленоидный АСТА ЭСК 100.01.060 НЗ общепромышленный прямого действия.

Арт: АСТА ЭСК 100.01.060 НЗ общепромышленный прямого действия

Клапан соленоидный АСТА ЭСК 100.01.060 НЗ общепромышленный прямого действия предназначен для дистанционного и/или автоматического открывания или закрывания потока среды в трубопроводах. Клапан соленоидный АСТА ЭСК 100.01.060 НЗ общепромышленный прямого действия преимущества Низкое сопротивление, не требует перепада давления, поворач.катушка 360°, компактная конструкция, малый вес, запатентованная технология, быстрое закрытие и открытие, долгий срок службы. Клапан соленоидный АСТА ЭСК 10...Подробнее

В зависимости от размера заказа предоставляются скидки

Клапан соленоидный АСТА ЭСК 100.01.060 НЗ общепромышленный прямого действия предназначен для дистанционного и/или автоматического открывания или закрывания потока среды в трубопроводах.

Клапан соленоидный АСТА ЭСК 100.01.060 НЗ общепромышленный прямого действия преимущества
Низкое сопротивление, не требует перепада давления, поворач.катушка 360°, компактная конструкция, малый вес, запатентованная технология, быстрое закрытие и открытие, долгий срок службы.

Клапан соленоидный АСТА ЭСК 100.01.060 НЗ общепромышленный прямого действия технические данные:

Среда: вода, светлые нефтепродукты, неагрессивные жидкости и нейтральные газы, не применяется для агрессивных жидкостей и газов
Функция безопасности: Нормально-Закрытый (НЗ) (Серия ЭСК 100) и Нормально-Открытый (НО) (Серия ЭСК 101)
Тип управления: прямого действия
Количество ходов: 2/2 (Портов/Позиций)
Размеры: G1/8" – G1/4"
Присоединение: Резьба G (BSPP / ISO 228–1)
Диапазоны давлений: 0–16 бар (ЭСК 100), 0–12 бар (ЭСК 101)
Температура среды: -10 °С … +100 °С
Температура окружающей среды: -20 °С – +70 °С
Время открытия: 25мс
Время закрытия: 25мс
Максимальная вязкость: 38cSt или мм2/с
Максимально допустимое давление: 24 бар (ЭСК 100), 18 бар (ЭСК 101)
Не требует минимального перерепада давления, внутренняя выпускная система (для ЭСК 101)
Компактная конструкция
Уплотнение клапана: кольца круглого сечения
Напряжение: AC, DC
Перестановка катушки без демонтажа клапана (независимо AC, DC)
Малые потери давления, низкая потребляемая мощность
Различные диапазоны расходов, широкий диапазон проходных сечений
Установка в любом положении, но наиболее оптимально катушкой вверх
Перед клапаном среду необходимо фильтровать
Расход (Q) может быть рассчитан, исходя из значений давления, плотности и коэффициента расхода
В соответствии с 97/23/ЕС Директива на оборудование, работающее под давлением (PED), 2006/95/EEC директива на низковольтное оборудование (LVD), 2004/108/ЕС Директива по электромагнитной совместимости (EMC)

Условная пропускная способность клапана АСТА серии ЭСК 100-101:

МОДЕЛЬ №	ПОЛОЖЕНИЕ	ПРИСОЕДИ НЕНИЕ	ПРОХОДНОЕ СЕЧЕНИЕ	КОЭФФИЦИЕНТ РАСХОДА KV		ПЕРЕПАД ДАВЛЕНИЯ				T° СРЕДЫ		УПЛОТНЕНИЕ	МАССА
						Min (для АС)	Min (для DC)	Max (для АС)	Max (для DC)	Min	Max
ЭСК		G	мм	л/мин	м3/ч	Бар	Бар	Бар	Бар	°С	°С		кг
ЭСК 100 .00 .018	НЗ	1/8"	1 .8	1 .7	0 .10	0	0	16	16	10	100	NBRH	0 .35
ЭСК 100 .00 .025	НЗ	1/8"	2 .5	3 .3	0 .19	0	0	12	12	10	100	NBRH	0 .35
ЭСК 100 .00 .030	НЗ	1/8"	3 .0	4 .5	0 .27	0	0	10	10	10	100	NBRH	0 .35
ЭСК 100 .00 .040	НЗ	1/8"	4 .0	6 .5	0 .39	0	0	9	9	10	100	NBRH	0 .35
ЭСК 100 .00 .045	НЗ	1/8"	4 .5	7 .7	0 .46	0	0	8	8	10	100	NBRH	0 .35
ЭСК 100 .00 .050	НЗ	1/8"	5 .0	9 .5	0 .57	0	0	7	7	10	100	NBRH	0 .35
ЭСК 100 .00 .060	НЗ	1/8"	6 .0	11 .5	0 .69	0	0	5	5	10	100	NBRH	0 .35
ЭСК 100 .01 .018	НЗ	1/4"	1 .8	1 .7	0 .1	0	0	16	16	10	100	NBRH	0 .33
ЭСК 100 .01 .025	НЗ	1/4"	2 .5	3 .3	0 .19	0	0	12	12	10	100	NBRH	0 .33
ЭСК 100 .01 .030	НЗ	1/4"	3 .0	4 .5	0 .27	0	0	10	10	10	100	NBRH	0 .33
ЭСК 100 .01 .040	НЗ	1/4"	4 .0	6 .5	0 .39	0	0	9	9	10	100	NBRH	0 .33
ЭСК 100 .01 .045	НЗ	1/4"	4 .5	7 .7	0 .46	0	0	8	8	10	100	NBRH	0 .33
ЭСК 100 .01 .050	НЗ	1/4"	5 .0	9 .5	0 .57	0	0	7	7	10	100	NBRH	0 .33
ЭСК 100 .01 .060	НЗ	1/4"	6 .0	11 .5	0 .69	0	0	5	5	10	100	NBRH	0 .33
ЭСК 101 .00 .018	НО	1/8"	1 .8	1 .7	0 .10	0	0	12	12	10	100	NBRH	0 .38
ЭСК 101 .00 .025	НО	1/8"	2 .5	3 .3	0 .19	0	0	10	10	10	100	NBRH	0 .38
ЭСК 101 .00 .030	НО	1/8"	3 .0	4 .5	0 .27	0	0	6	6	10	100	NBRH	0 .38
ЭСК 101 .01 .018	НО	1/4"	1 .8	1 .7	0 .10	0	0	12	12	10	100	NBRH	0 .36
ЭСК 101 .01 .025	НО	1/4"	2 .5	3 .3	0 .19	0	0	10	10	10	100	NBRH	0 .36
ЭСК 101 .01 .030	НО	1/4"	3 .0	4 .5	0 .27	0	0	6	6	10	100	NBRH	0 .36

Артикул:

АСТА ЭСК 100.01.060 НЗ общепромышленный прямого действия

Производитель:

АСТА

ДУ (DN):

Тип присоединения:

Резьба G

Масса, кг:

0,33

Срок службы:

10 лет

Давление, бар:
