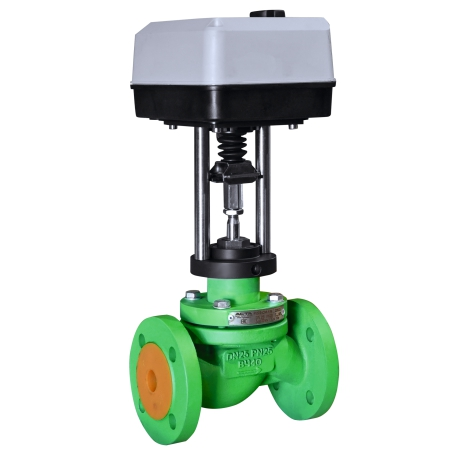

2-х ходовой регулирующий клапан с электроприводом из высокопрочного чугуна АСТА серии Р223 ТЕРМОКОМПАКТ

Назначение

2-х ходовой регулирующий клапан с электроприводом из высокопрочного чугуна АСТА серии Р223 ТЕРМОКОМПАКТ.

Арт: Р223

АСТА Р223 ТЕРМОКОМПАКТ – односедельный двухходовой регулирующий клапан облегченной конструкции, управляемый электрическим приводом, предназначенный для точного дистанционного регулирования или перекрытия потока рабочей среды. Новая линейка клапанов ТЕРМОКОМПАКТ была специально спроектирована для применения в стеснённых условиях на объектах жилищно-коммунальных хозяйств (котельные, ЦТП, ИТП) в санитарно-технических системах зданий (отопление, вентиляция, водоснабжение). Особенности конструкции...Подробнее

В зависимости от размера заказа предоставляются скидки

Новая линейка клапанов ТЕРМОКОМПАКТ была специально спроектирована для применения в стеснённых условиях на объектах жилищно-коммунальных хозяйств (котельные, ЦТП, ИТП) в санитарно-технических системах зданий (отопление, вентиляция, водоснабжение).

Особенности конструкции

 компактные размеры клапана;
 компенсация давления на больших диаметрах;
 мягкое уплотнение затвора;
 упрощенная конструкция сальникового узла.

Цена по запросу.

Скачать полное описание

Технические характеристики

Номинальный диаметр DN	15–200
Условное давление PN	25 бар (DN15-80) / 16 бар (DN100-200)
Температура рабочей среды	От -10 °С до 150 °С
Рабочая среда	Вода, воздух, гликоли, а также другие среды, совместимые с материалами конструкции клапана
Характеристика регулирования	Линейная / равнопроцентная
Диапазон регулирования	30:1
Пропускная способность клапана, Kvs	0,1–630 м³/ч
Компенсация давления	Неразгруженный по давлению (DN 15–50)
Компенсация давления	Разгруженный по давлению (DN 65–200)
Класс герметичности	IV класс по ГОСТ 9544-2015 (уплотнение по затвору "металл-металл")
Класс герметичности	VI класс по ГОСТ 9544-2015 (уплотнение по затвору PTFE)
Тип присоединения	Фланцевый по ГОСТ 33259-2015, исп.В
Тип управления	Электропривод

Коэффициент начала кавитации Z

DN	15	20	25	32	40	50	65	80	100	125	150	200
Z	0,5	0,5	0,5	0,5	0,5	0,5	0,45	0,4	0,35	0,35	0,35	0,3

Пропускные способности клапана

DN	Kvs, м³/ч
	0,1	0,16	0,25	0,4	0,6	1	1,6	2,5	4	6,3	10	16	25	40	63	80	125	160	200	250	400	630
	Ход штока, мм
15	10	10	10	10	10	10	10	10	10	-	-	-	-	-	-	-	-	-	-	-	-	-
20	10	10	10	10	10	10	10	10	10	10	-	-	-	-	-	-	-	-	-	-	-	-
25	10	10	10	10	10	10	10	10	10	10	20	-	-	-	-	-	-	-	-	-	-	-
32	-	-	-	-	-	-	-	-	-	10	20	20	-	-	-	-	-	-	-	-	-	-
40	-	-	-	-	-	-	-	-	-	-	20	20	20	-	-	-	-	-	-	-	-	-
50	-	-	-	-	-	-	-	-	-	-	-	20	20	20	-	-	-	-	-	-	-	-
65	-	-	-	-	-	-	-	-	-	-	-	-	30	30	30	-	-	-	-	-	-	-
80	-	-	-	-	-	-	-	-	-	-	-	-	-	30	-	30	30	-	-	-	-	-
100	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	30	30	30	-	-	-	-
125	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	50	-	50	50	-	-
150	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	50	50	50	-
200	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	75	75	75

Примечание: по запросу доступны нестандартные значения Kvs.

Массогабаритные характеристики

R200_EPA_new_size

DN	L, мм	H, мм						Масса, кг*
		Электропривод ЭПР / ЭПА
		0,6кН	1,8кН	4 кН	10 кН	14 кН	25 кН
15	130	271	-	-	-	-	-	3,2
20	150	266	-	-	-	-	-	3,8
25	160	278	294	-	-	-	-	4,5
32	180	280	320	-	-	-	-	6,9
40	200	289	329	567	-	-	-	9,6
50	230	283	323	573	-	-	-	11,9
65	290	410	450	630	-	-	-	21,0
80	310	-	-	628	-	-	-	28,0
100	350	-	-	637	-	-	-	40,0
125	400	-	-	694	734	-	-	55,0
150	480	-	-	721	762	978	-	75,0
200	600	-	-	-	784	996	996	125,0

*- масса клапана указана без учета массы привода

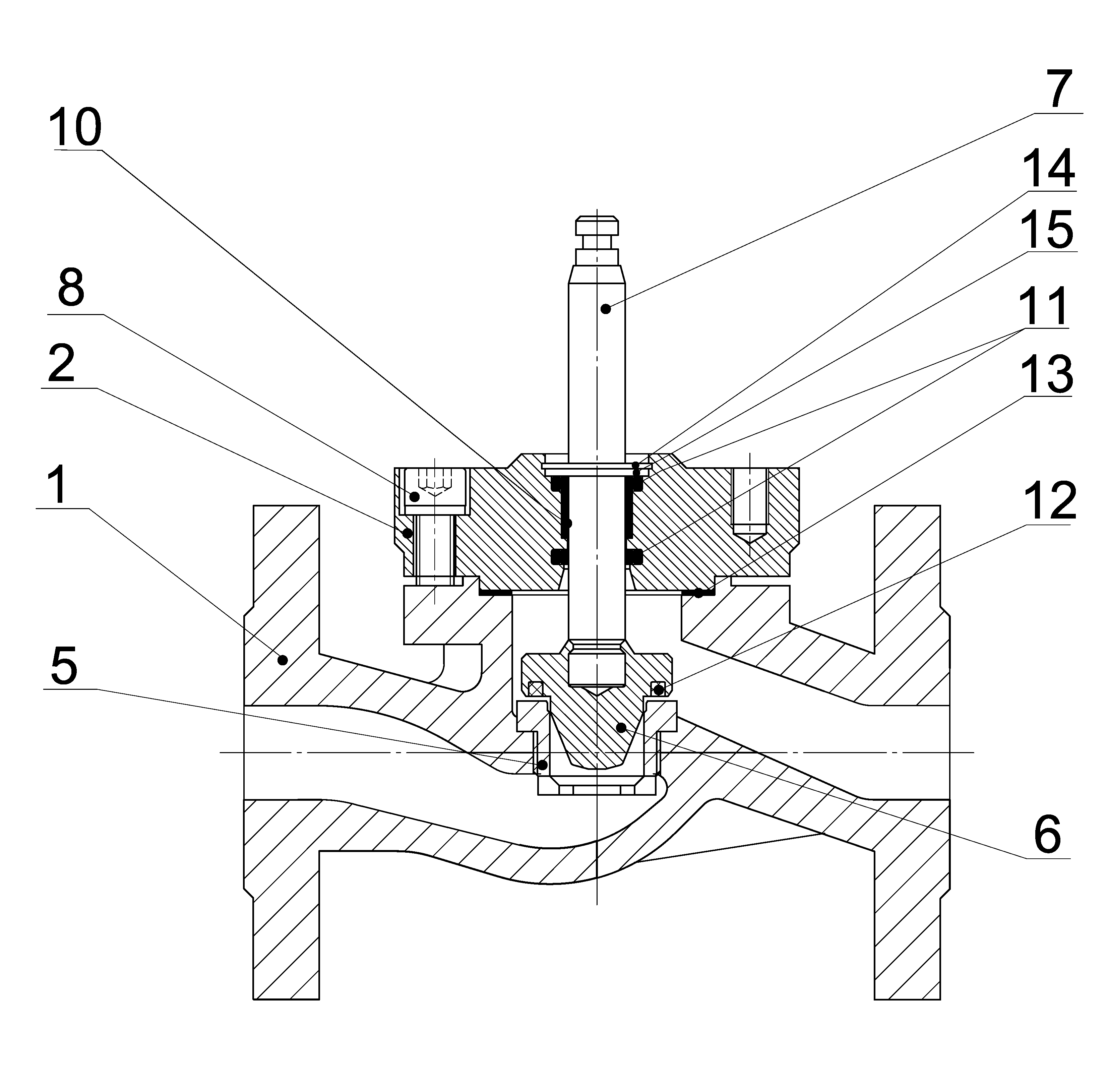

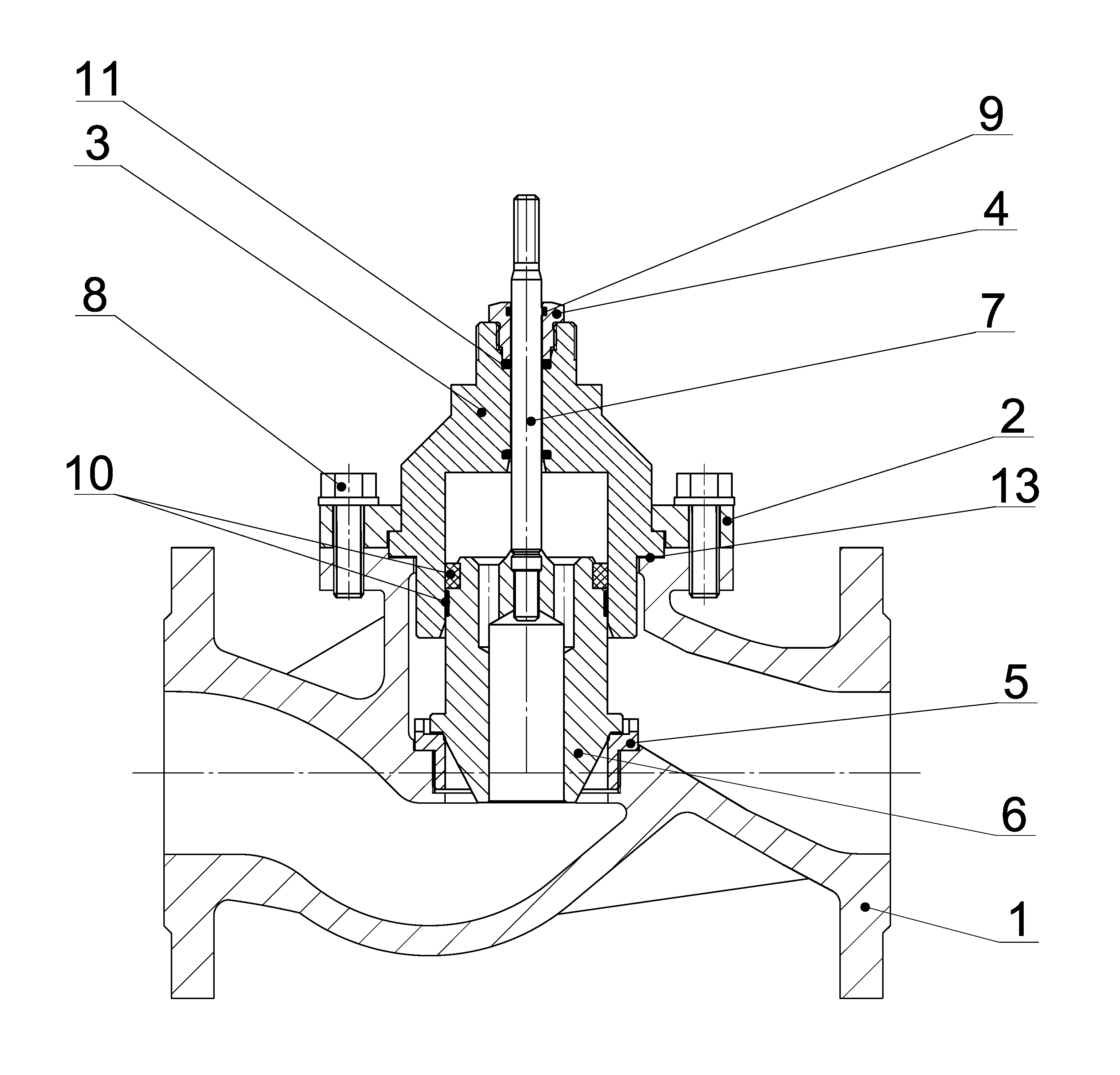

Спецификация материалов


DN 15-50	DN 65-200

№	Наименование	Материал
№	Наименование	DN15-50	DN65-200
1	Корпус	Высокопрочный чугун ВЧ40
2	Крышка	Сталь 20
3	Втулка сальника	-	Сталь 20Х13
4	Букса сальника	-	Сталь 20Х13
5	Седло	Сталь 20Х13
6	Плунжер	Сталь 20Х13
7	Шток	Сталь 20Х13
8	Болт, шайба	Углеродистая сталь, оцинковка
9	Грязесъемник	-	EPDM
10	Направляющая	PTFE/Бронза
11	Сальник	-	EPDM + PTFE/Графит
12	Уплотнение затвора*	-	PTFE/Графит
13	Прокладка	Графлекс
14	Стопорное кольцо	Сталь 65Г
15	Упорная шайба	Сталь 3
