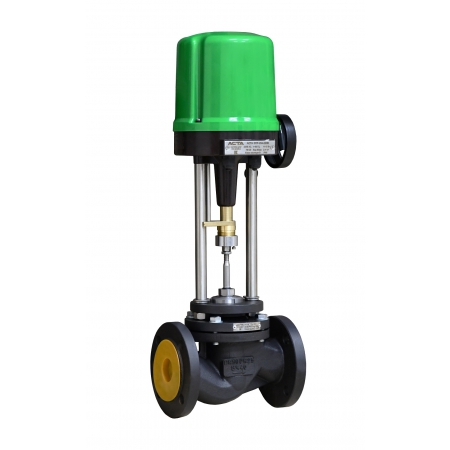

2-х ходовые регулирующие клапаны с электро- и пневмоприводами чугунные АСТА серии Р123

Назначение

2-х ходовые регулирующие клапаны с электро- и пневмоприводами чугунные АСТА серии Р123.

Арт: Р123

АСТА серии Р100 – односедельный двухходовой регулирующий клапан, управляемый электрическим или пневматическим приводами, предназначенный для точного дистанционного регулирования или перекрытия потока рабочей среды. Особенности конструкции  различные типы уплотнения затвора (PTFE или «металл-металл»);  доступно разгруженное исполнение клапана по давлению, позволяющее использовать маломощные приводы;  запорная и регулирующая поверхности плунжера разнесены в разные плоскости, что позволяет сн...Подробнее

В зависимости от размера заказа предоставляются скидки

Особенности конструкции

 различные типы уплотнения затвора (PTFE или «металл-металл»);
 доступно разгруженное исполнение клапана по давлению, позволяющее использовать маломощные приводы;
 запорная и регулирующая поверхности плунжера разнесены в разные плоскости, что позволяет снизить износ этих поверхностей и продлить срок службы клапана;
 самоуплотняющийся подпружиненный шевронный сальниковый узел;
 механическое упрочнение штока с последующей полировкой и смазкой для снижения трения и повышения ресурса сальникового узла;
 две направляющие штока для увеличения точности позиционирования плунжера и уменьшения воздействия высокого давления при его перемещении;
 ремонтопригодная конструкция, позволяющая изменить пропускные способности клапана в процессе его технического обслуживания;

Опции по запросу

• Вакуумная конструкция клапана
• Стеллитирование внутренних деталей
• Питательный клапан
• Различные исполнения уплотнительных поверхностей фланцев клапана (исп. C, L, D, M и др.)
• Электропневматический позиционер со стандартным управления 4…20 мА, а также с дополнительными опциями (обратная связь, протокол HART, PROFIBUS, взрывозащите и др.)

Скачать полное описание

Технические характеристики

Серия	Р123
Материал корпуса клапана	Высокопрочный чугун
Номинальный диаметр DN	15 – 200
Условное давление PN	PN25 (DN15-80) PN16 (DN100-200)
Температура рабочей среды	От -30 °C до +220 °C
Рабочая среда	Вода, пар, сжатый воздух, и другие среды, совместимые с материалами конструкции клапана
Характеристики регулирования	Линейная / равнопроцентная / отсечная
Диапазон регулирования	30:1
Пропускная способность клапана, Kvs	0,1–630 м³/ч
Компенсация давления	Разгруженный / неразгруженный по давлению
Класс герметичности	VI по ГОСТ 9544-2015 (уплотнение по затвору EPDM/PTFE)
Класс герметичности	IV по ГОСТ 9544-2015 (уплотнение по затвору «металл-металл»)
Тип присоединения	Фланцевый по ГОСТ 33259-2015
Тип управления	Электропривод / пневмопривод

Коэффициент начала кавитации Z

DN	15	20	25	32	40	50	65	80	100	125	150	200
Z	0,5	0,5	0,5	0,5	0,5	0,5	0,45	0,4	0,35	0,35	0,35	0,3

Пропускные способности клапана (неразгруженное исполнение)

Линейная/равнопроцентная характеристика

DN	Kvs, м³/ч
	0,1	0,16	0,25	0,4	0,6	1	1,6	2,5	4	6,3	10	16	25	40	63	80	125	160	200	250	400	630
	Ход штока, мм
15	10	10	10	10	10	10	10	10	10	-	-	-	-	-	-	-	-	-	-	-	-	-
20	10	10	10	10	10	10	10	10	10	10	-	-	-	-	-	-	-	-	-	-	-	-
25	10	10	10	10	10	10	10	10	10	10	20	-	-	-	-	-	-	-	-	-	-	-
32	-	-	-	-	-	-	-	-	-	10	20	20	-	-	-	-	-	-	-	-	-	-
40	-	-	-	-	-	-	-	-	-	-	20	20	20	-	-	-	-	-	-	-	-	-
50	-	-	-	-	-	-	-	-	-	-	-	20	20	20	-	-	-	-	-	-	-	-
65	-	-	-	-	-	-	-	-	-	-	-	-	20	20	30	-	-	-	-	-	-	-
80	-	-	-	-	-	-	-	-	-	-	-	-	-	20	-	30	30	-	-	-	-	-
100	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	30	30	30	-	-	-	-
125	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	30	-	30	50	-	-
150	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	30	50	50	-
200	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	-	50	50	75

Примечание: по запросу доступны нестандартные значения Kvs.

Отсечная характеристика

DN	15	20	25	32	40	50	65	80	100	125	150	200
Kvs, м³/ч	4,8	7,5	12	20	30	50	80	135	200	300	480	750
Ход, мм	10	10	20	20	20	20	30	30	30	50	50	75

Пропускные способности клапана (разгруженное исполнение)

Линейная/равнопроцентная характеристика

DN	Kvs, м³/ч
	16	25	40	63	80	125	160	200	250	400	630
	Ход штока, мм
50	20	20	20	–	–	–	–	–	–	–	–
65	–	30	30	30	–	–	–	–	–	–	–
80	–	–	30	–	30	30	–	–	–	–	–
100	–	–	–	–	30	30	30	–	–	–	–
125	–	–	–	–	–	50	–	50	50	–	–
150	–	–	–	–	–	–	–	50	50	50	–
200	–	–	–	–	–	–	–	–	75	75	75

Примечание: по запросу доступны другие значения Kvs.

Отсечная характеристика

DN	50	65	80	100	125	150	200
Kvs, м³/ч	50	80	135	200	300	480	750
Ход, мм	20	30	30	30	50	50	75

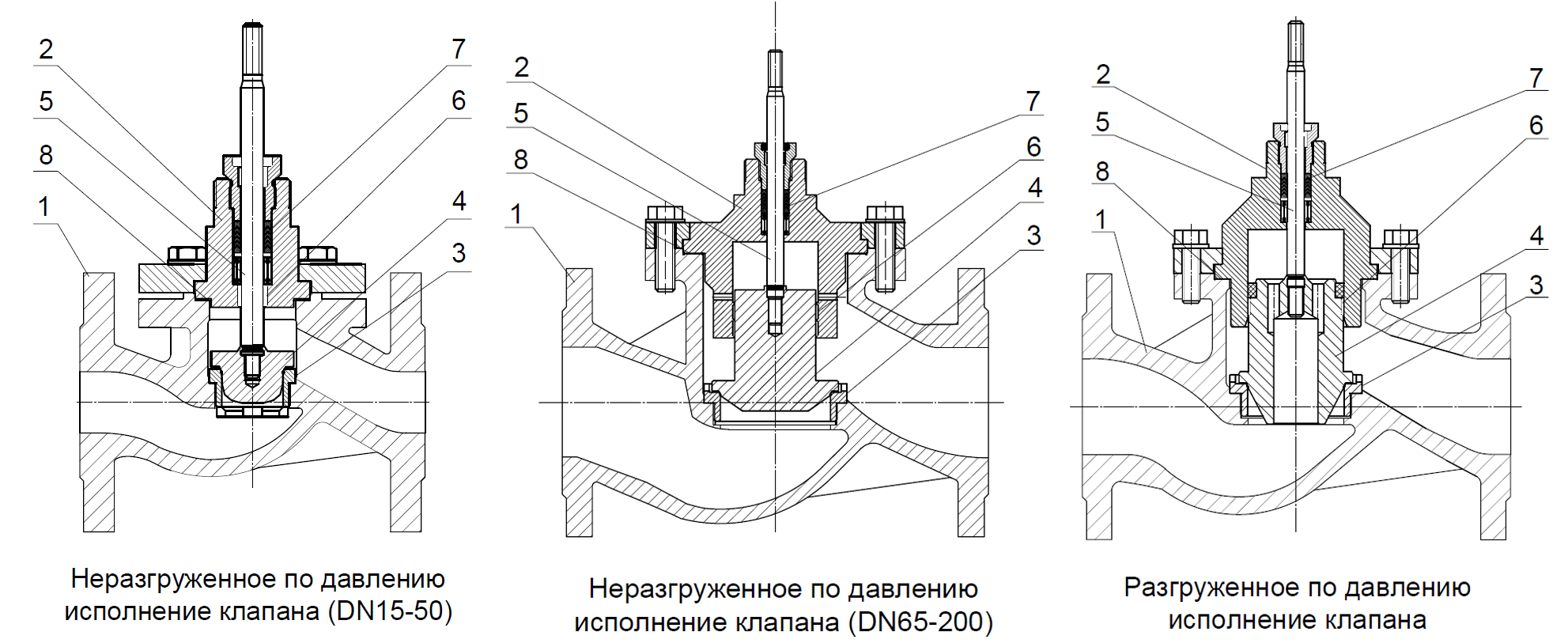

Спецификация материалов

№	Наименование	Материал
1	Корпус	Высокопрочный чугун ВЧ40
2	Крышка	Сталь 20
3	Седло	Сталь 20Х13
4	Плунжер	Сталь 20Х13
5	Шток	Сталь 20Х13
6	Направляющая	PTFE/Бронза
7	Сальник	PTFE/Графит
8	Уплотнение корпуса	Графлекс

Массогабаритные характеристики

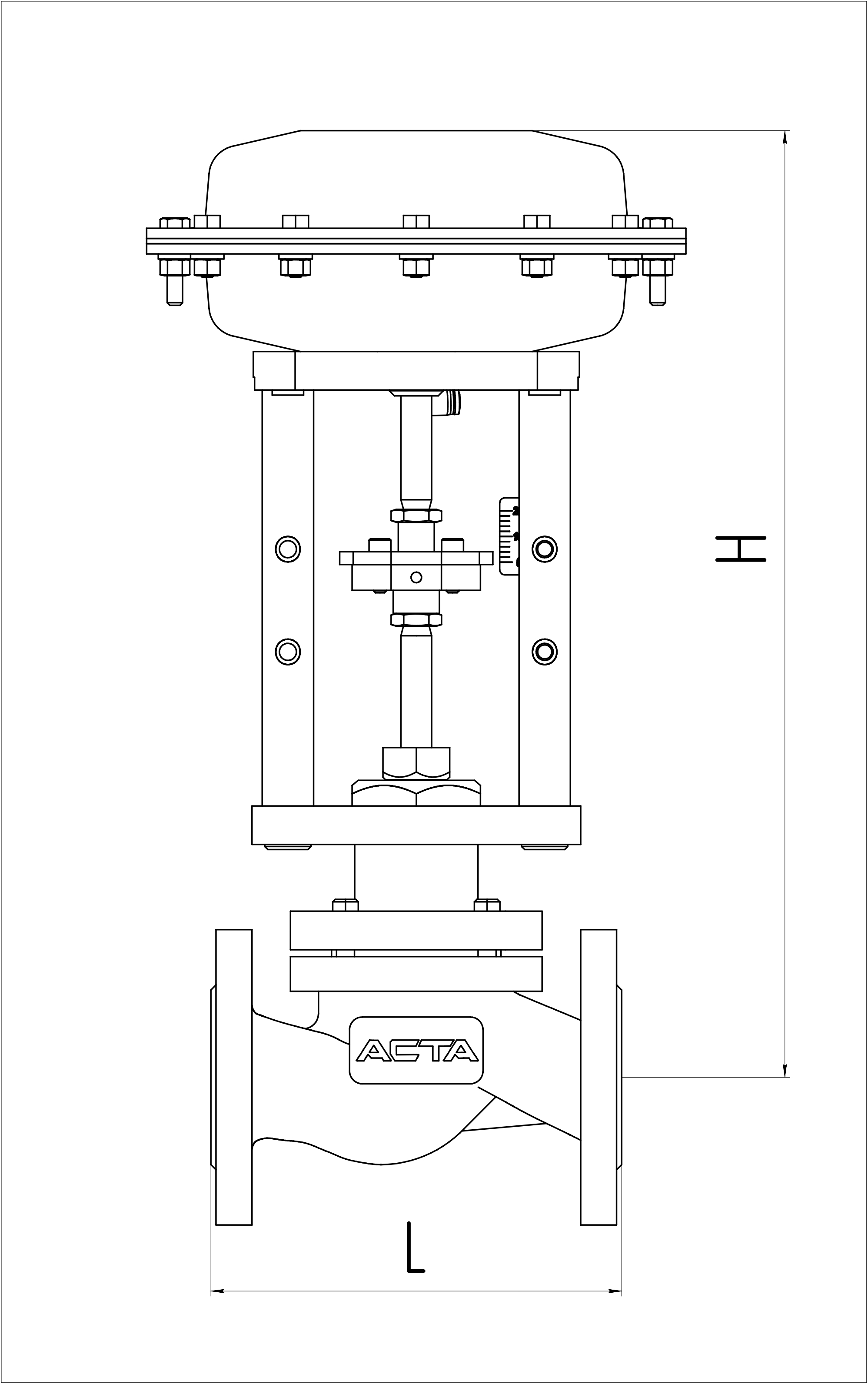

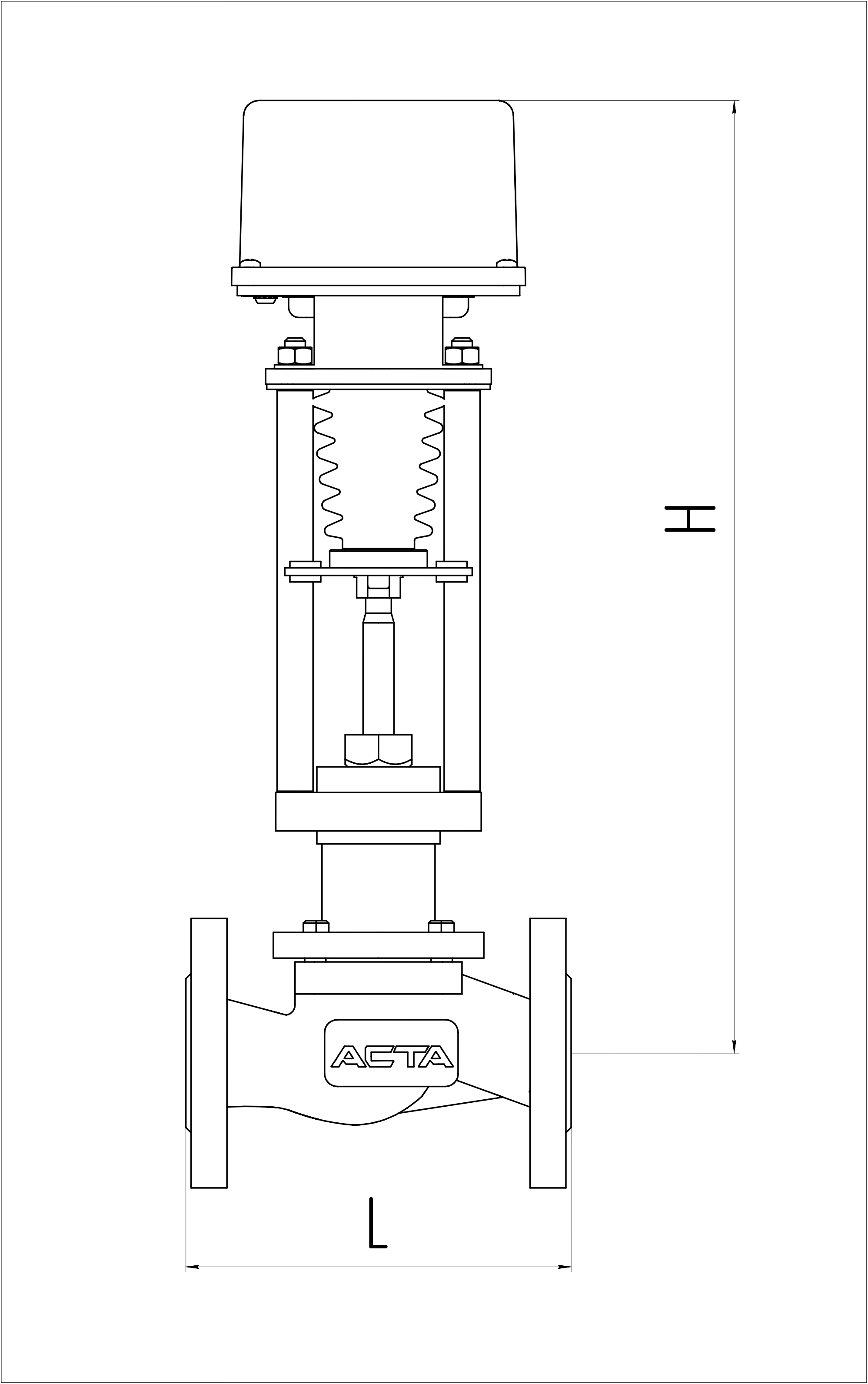

R11PPM R11EPA

Неразгруженное исполнение клапана

DN	L, мм	H, мм										Масса, кг*
		ЭПР / ЭПА						ППМ
		0,6кН	1,8кН	4,0 кН	10,0кН	14,0кН	25 кН	350	560	900	1500
15	130	371	411	-	-	-	-	403	-	-	-	3,2
20	150	366	406	-	-	-	-	398	-	-	-	3,8
25	160	376	416	-	-	-	-	408	-	-	-	4,5
32	180	377	417	567	-	-	-	409	-	-	-	6,9
40	200	-	425	575	-	-	-	417	512	-	-	9,6
50	230	-	419	569	-	-	-	411	506	-	-	11,9
65	290	-	-	630	675	887	-	-	573	-	-	19,0
80	310	-	-	628	673	885	-	-	566	-	-	25,0
100	350	-	-	-	682	894	-	-	575	-	-	37,0
125	400	-	-	-	734	946	946	-	-	752	-	65,0
150	480	-	-	-	-	978	978	-	-	784	-	75,0
200	600	-	-	-	-	-	996	-	-	-	1002	120,0

* - масса клапана указана без учёта привода

Разгруженное исполнение клапана

DN	L, мм	H, мм										Масса, кг*
		ЭПР / ЭПА						ППМ
		0,6кН	1,8кН	4,0 кН	10,0кН	14,0кН	25 кН	350	560	900	1500
50	230	402	442	-	-	-	-	434	535	655	855	11,9
65	290	-	480	630	-	-	-	472	573	693	893	19,0
80	310	-	478	628	-	-	-	-	566	688	888	25,0
100	350	-	-	637	-	-	-	-	575	700	900	37,0
125	400	-	-	694	734	-	-	-	-	752	952	65,0
150	480	-	-	721	762	978	-	-	-	784	984	75,0
200	600	-	-	-	-	996	996	-	-	-	1002	120,0
