Назначение

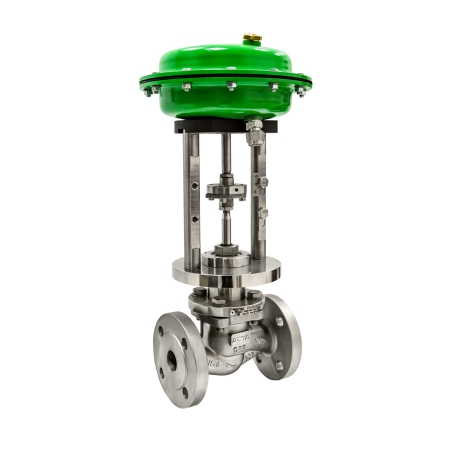

2-х ходовые регулирующие клапаны с электро- и пневмоприводами из нержавеющей стали АСТА серии Р143.

Арт: Р143

АСТА Р143 – односедельный двухходовой регулирующий клапан из нержавеющей стали, управляемый электрическим или пневматическим приводами, предназначенный для точного дистанционного регулирования или перекрытия потока рабочей среды. Особенности конструкции  различные типы уплотнения затвора (EPDM, PTFE или «металл-металл»);  доступно разгруженное исполнение клапана по давлению, позволяющее использовать маломощные приводы;  запорная и регулирующая поверхности плунжера разнесены в разные плоско...Подробнее

В зависимости от размера заказа предоставляются скидки

Особенности конструкции

 различные типы уплотнения затвора (EPDM, PTFE или «металл-металл»);
 доступно разгруженное исполнение клапана по давлению, позволяющее использовать маломощные приводы;
 запорная и регулирующая поверхности плунжера разнесены в разные плоскости, что позволяет снизить износ этих поверхностей и продлить срок службы клапана;
 самоуплотняющийся подпружиненный шевронный сальниковый узел;
 механическое упрочнение штока с последующей полировкой и смазкой для снижения трения и повышения ресурса сальникового узла;
 две направляющие штока для увеличения точности позиционирования плунжера и уменьшения воздействия высокого давления при его перемещении;
 ремонтопригодная конструкция, позволяющая изменить пропускные способности клапана в процессе его технического обслуживания;

Опции по запросу

• Вакуумная конструкция клапана
• Стеллитирование внутренних деталей
• Питательный клапан
• Различные исполнения уплотнительных поверхностей фланцев клапана (исп. C, L, D, M и др.)
• Электропневматический позиционер со стандартным управления 4…20 мА, а также с дополнительными опциями (обратная связь, протокол HART, PROFIBUS, взрывозащите и др.)

Цена по запросу.

Скачать полное описание

Технические характеристики

Номинальный диаметр DN	15 – 200
Условное давление, бар	40
Температура рабочей среды	От -60 °C до +220 °C
Рабочая среда	Вода, пар, сжатый воздух, и другие среды, совместимые с материалами конструкции клапана
Характеристики регулирования	Линейная / равнопроцентная / отсечная
Диапазон регулирования	30:1
Пропускная способность клапана, Kvs	1,0–400 м³/ч
Компенсация давления	Разгруженный / неразгруженный по давлению
Класс герметичности	VI по ГОСТ 9544-2015 (уплотнение по затвору EPDM/PTFE)
Класс герметичности	III по ГОСТ 9544-2015 (уплотнение по затвору «металл-металл»)
Тип присоединения	Фланцевый по ГОСТ 33259-2015
Тип управления	Электропривод / Пневмопривод

Коэффициент начала кавитации Z

DN	15	20	25	32	40	50	65	80	100	125	150	200
Z	0,5	0,5	0,5	0,5	0,5	0,5	0,45	0,4	0,35	0,35	0,35	0,3

Пропускные способности клапана (неразгруженное исполнение)

Линейная/равнопроцентная характеристика

DN	Kvs, м³/ч
	1,6	2,5	4	6,3	10	16	20	25	40	63	80	100	125	160	200	250	400
	Ход штока, мм
15	10	10	10	-	-	-	-	-	-	-	-	-	-	-	-	-	-
20	-	10	10	10	-	-	-	-	-	-	-	-	-	-	-	-	-
25	-	-	20	20	20	-	-	-	-	-	-	-	-	-	-	-	-
32	-	-	-	20	20	20	-	-	-	-	-	-	-	-	-	-	-
40	-	-	-	-	20	20	20	-	-	-	-	-	-	-	-	-	-
50	-	-	-	-	-	20	20	20	-	-	-	-	-	-	-	-	-
65	-	-	-	-	-	-	-	30	30	30	-	-	-	-	-	-	-
80	-	-	-	-	-	-	-	-	30	-	30	30	-	-	-	-	-
100	-	-	-	-	-	-	-	-	-	-	30	-	30	30	-	-	-
125	-	-	-	-	-	-	-	-	-	-	50	-	50	-	50	-	-
150	-	-	-	-	-	-	-	-	-	-	-	-	50	-	50	50	-
200	-	-	-	-	-	-	-	-	-	-	-	-	-	-	75	75	75

Примечание: по запросу доступны нестандартные значения Kvs.

Отсечная характеристика

DN	15	20	25	32	40	50	65	80	100	125	150	200
Kvs, м³/ч	4,8	7,6	12	19,2	24	30	75,6	120	192	240	300	480
Ход, мм	10	10	20	20	20	20	30	30	30	50	50	75

Пропускные способности клапана (разгруженное исполнение)

Линейная/равнопроцентная характеристика

DN	Kvs, м³/ч
	20	25	40	63	80	100	125	200	250	400
	Ход штока, мм
50	20	20	20	-	-	-	-	-	-	-
65	-	30	30	30	-	-	-	-	-	-
80	-	-	30	-	30	-	30	-	-	-
100	-	-	-	-	30	30	30	-	-	-
125	-	-	-	-	50	-	50	50	-	-
150	-	-	-	-	-	-	50	50	50	-
200	-	-	-	-	-	-	-	75	75	75

Примечание: по запросу доступны другие значения Kvs.

Отсечная характеристика

DN	50	65	80	100	125	150	200
Kvs, м³/ч	48	75,6	150	192	240	300	480
Ход, мм	20	30	30	30	50	50	75

Спецификация материалов

№	Наименование	Материал
1	Корпус	Нержавеющая сталь CF8
2	Крышка	Сталь 12Х18Н9
3	Седло	Сталь 12Х18Н9
4	Плунжер	Сталь 12Х18Н9
5	Шток	Сталь 12Х18Н9
6	Направляющая	PTFE/Бронза
7	Сальник	PTFE/Графит
8	Уплотнение корпуса	Графлекс

Массогабаритные характеристики

R11_EPA R11_PPM

Неразгруженное исполнение клапана

DN	L, мм	H, мм										Масса, кг*
		ЭПР / ЭПА						ППМ
		0,6кН	1,8кН	4,0 кН	10,0кН	14,0кН	25 кН	350	560	900	1500
15	130	371	411	-	-	-	-	403	-	-	-	3,2
20	150	366	406	-	-	-	-	398	-	-	-	3,8
25	160	376	416	-	-	-	-	408	-	-	-	4,5
32	180	377	417	567	-	-	-	409	-	-	-	6,9
40	200	-	425	575	-	-	-	417	512	-	-	9,6
50	230	-	419	569	-	-	-	411	506	-	-	11,9
65	290	-	-	630	675	887	-	-	573	-	-	19,0
80	310	-	-	628	673	885	-	-	566	-	-	25,0
100	350	-	-	-	682	894	-	-	575	-	-	37,0
125	400	-	-	-	734	946	946	-	-	752	-	65,0
150	480	-	-	-	-	978	978	-	-	784	-	75,0
200	600	-	-	-	-	-	996	-	-	-	1002	120,0

* - масса клапана указана без учёта привода

Разгруженное исполнение клапана

DN	L, мм	H, мм										Масса, кг*
		ЭПР / ЭПА						ППМ
		0,6кН	1,8кН	4,0 кН	10,0кН	14,0кН	25 кН	350	560	900	1500
50	230	402	442	-	-	-	-	434	535	655	855	11,9
65	290	-	480	630	-	-	-	472	573	693	893	19,0
80	310	-	478	628	-	-	-	-	566	688	888	25,0
100	350	-	-	637	-	-	-	-	575	700	900	37,0
125	400	-	-	694	734	-	-	-	-	752	952	65,0
150	480	-	-	721	762	978	-	-	-	784	984	75,0
200	600	-	-	-	784	996	996	-	-	-	1002	120,0
