Назначение

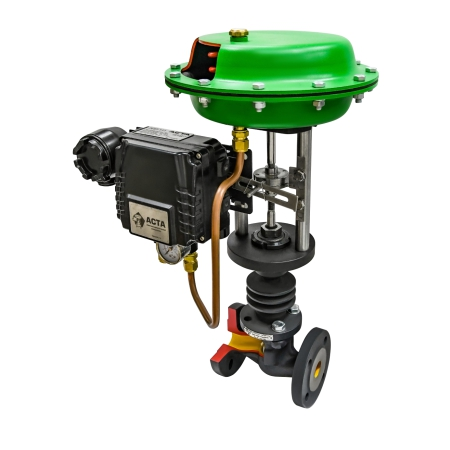

2-х ходовые высокотемпературные регулирующие клапаны АСТА серии Р523 из высокопрочного чугуна.

Арт: Р523

Описание АСТА Р500 — односедельный двухходовой регулирующий клапан высокотемпературной конструкции, управляемый электрическим или пневматическим приводами, предназначенный для точного дистанционного регулирования или перекрытия потока рабочей среды. Клапан применяется в технологических системах высокой температуры. Особенности конструкции ◆ Охлаждающее оребрение крышки корпуса; ◆ Уплотнение по затвору «металл-металл»; ◆ Запорная и регулирующая поверхности плунжера разнесены в разные плоскости...Подробнее

В зависимости от размера заказа предоставляются скидки

Описание

АСТА Р500 — односедельный двухходовой регулирующий клапан высокотемпературной конструкции, управляемый электрическим или пневматическим приводами, предназначенный для точного дистанционного регулирования или перекрытия потока рабочей среды. Клапан применяется в технологических системах высокой температуры.

Особенности конструкции

◆ Охлаждающее оребрение крышки корпуса;

◆ Уплотнение по затвору «металл-металл»;

◆ Запорная и регулирующая поверхности плунжера разнесены в разные плоскости, что позволяет снизить износ этих поверхностей и продлить срок службы клапана

◆ Самоуплотняющийся подпружиненный шевронный сальниковый узел

◆ Механическое упрочнение штока с последующей полировкой и смазкой для снижения трения и повышения ресурса сальникового узла

◆ Ремонтопригодная конструкция, позволяющая изменить пропускные способности клапана в процессе его технического обслуживания.

Опции по запросу

◆ Различные исполнения уплотнительных поверхностей фланцев клапана (исп. C, L, D, M и др.);

◆ Электропневматический позиционер со стандартным управлением 4...20 мА, а также с дополнительными опциями (обратная связь, протокол HART, PROFIBUS, взрывозащита и др.).

Скачать полное описание

Технические характеристики

Серия		Р523
Рабочая среда		Пар, вода, сжатый воздух, другие неагрессивные среды, совместимые с материалами клапана.
Номинальный диаметр, DN		15 – 200
Номинальное давление, PN		25 бар (DN15-80) 16/25 бар (DN100-200)
Температура рабочей среды		От -30 °C до +300 °C
Регулирующая характеристика		Л – линейная (стандартно), Р – равнопроцентная, О – отсечная
Диапазон регулирования		30:1
Монтажное положение		Горизонтальное (приводом вверх), вертикальное (по согласованию с производителем)
Тип плунжера		Неразгруженный по давлению
Класс герметичности (в зависимости от регулирующей характеристики клапана)	Л / Р	IV по ГОСТ 9544-2015 (уплотнение по затвору «металл-металл»)
	О	B по ГОСТ 9544-2015 (уплотнение по затвору «металл-металл»)
Тип присоединения		Фланцевое по ГОСТ 33259-2015
Условия эксплуатации		У3.1 по ГОСТ 15150-69

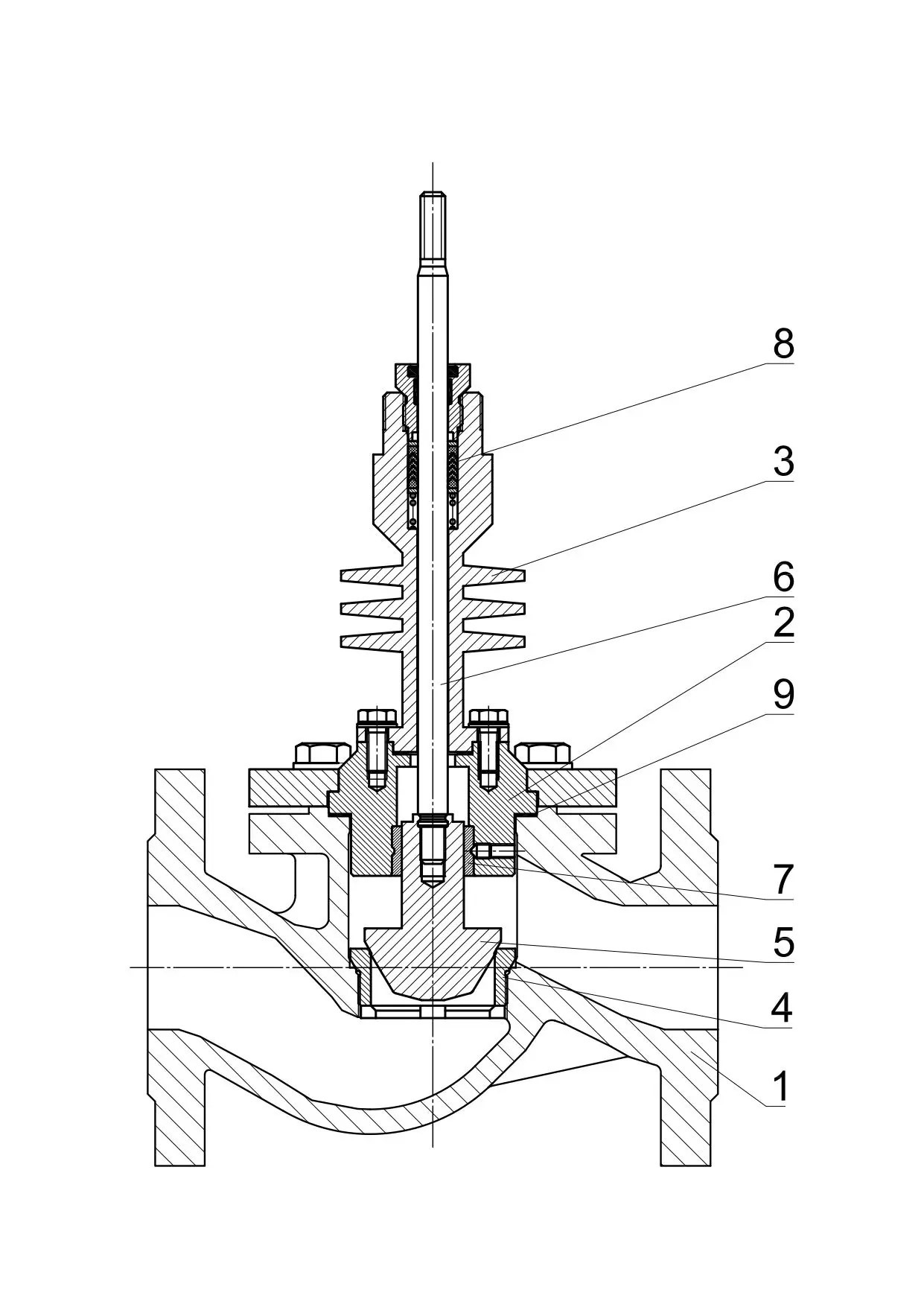

Спецификация материалов

№	Наименование	Материал
№	Наименование	Р523, Т=300°С
1	Корпус	Высокопрочный чугун ВЧ40
2	Крышка	Сталь 20
3	Втулка	Сталь 35
4	Седло	Сталь 20Х13
5	Плунжер	Сталь 20Х13
6	Шток	Сталь 20Х13
7	Направляющая	Бронза
8	Сальник	PTFE/Графит
9	Уплотнение корпуса	Графлекс

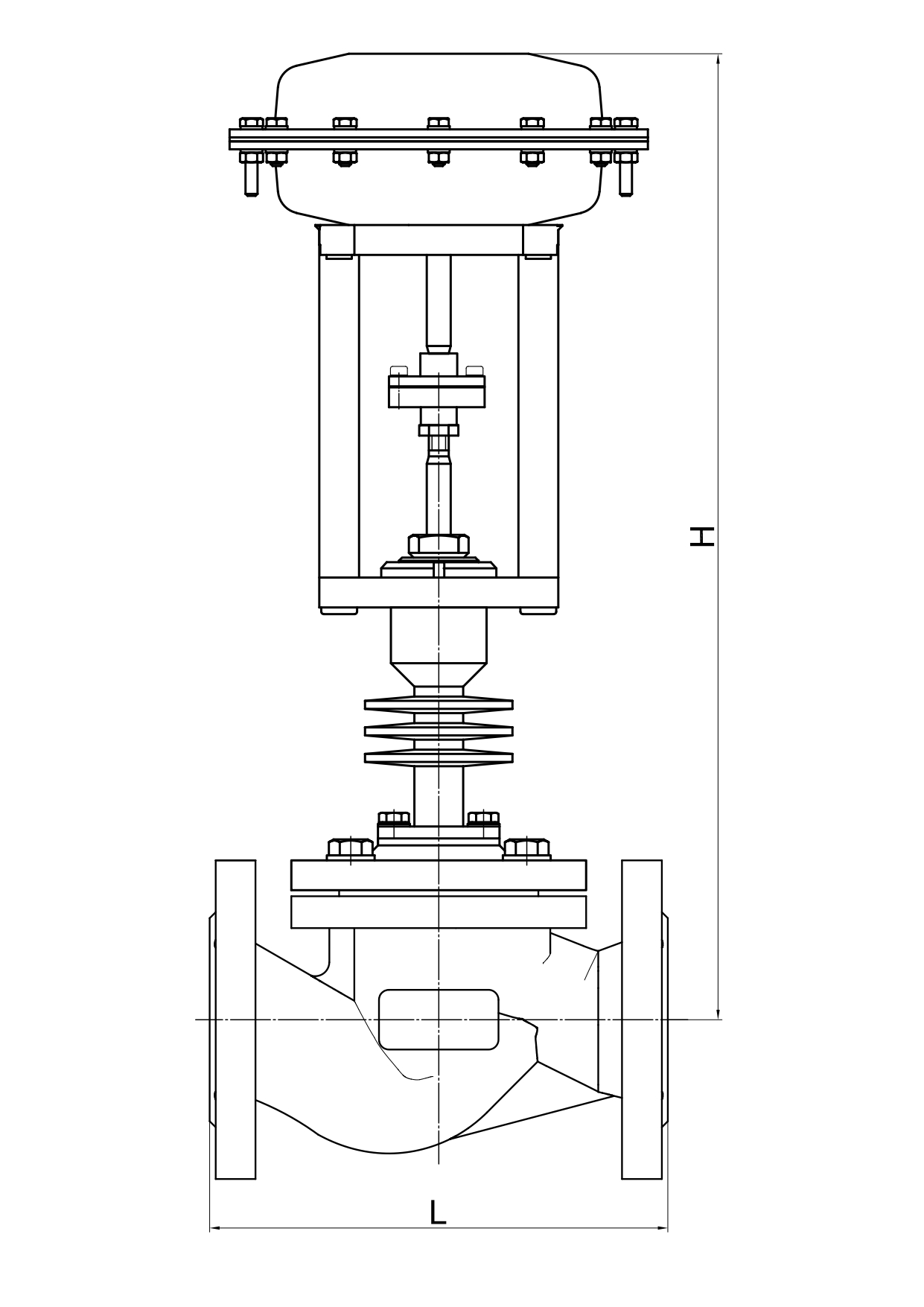

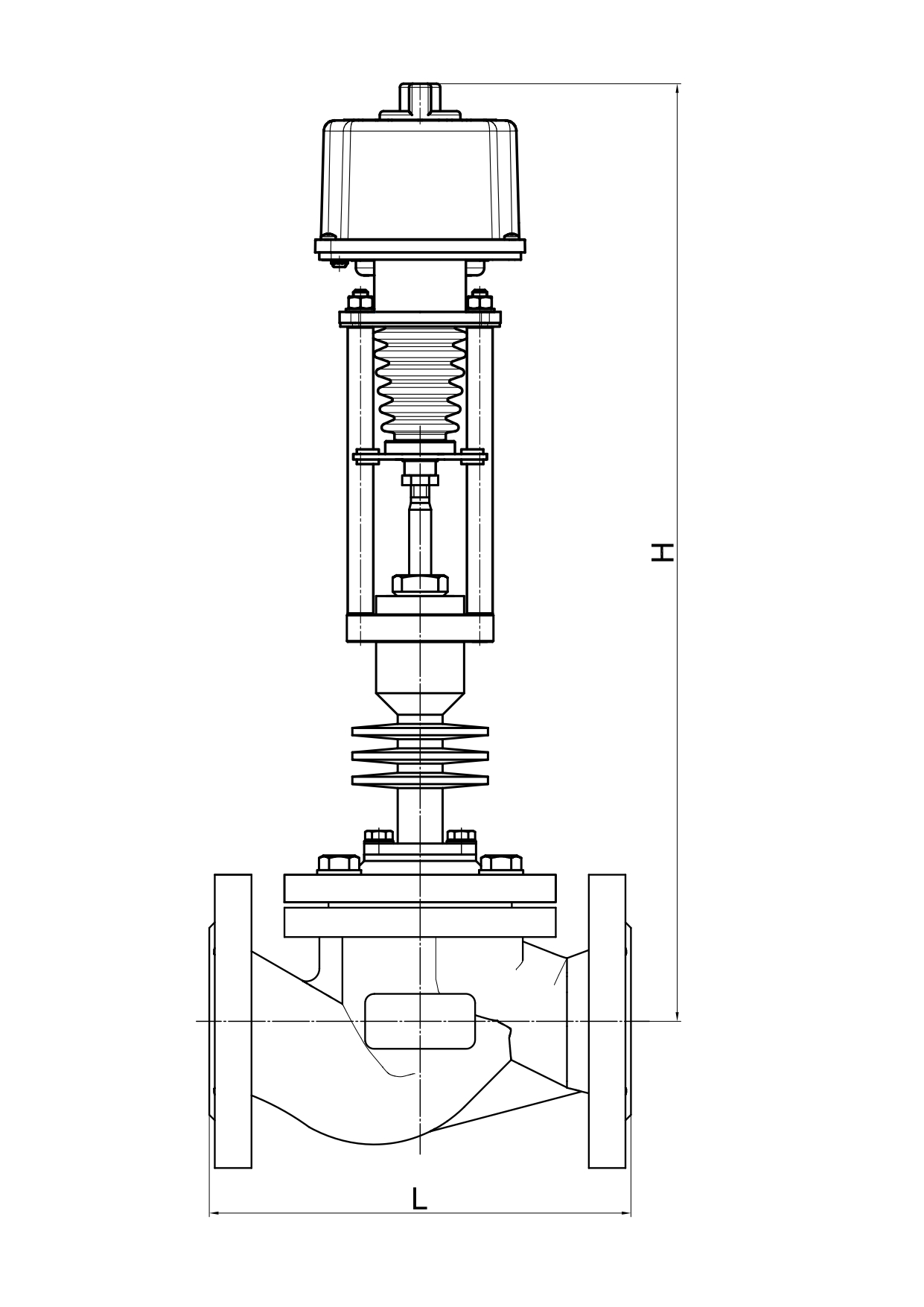

Массогабаритные характеристики

DN	L, мм	H, мм
		ЭПР/ЭПА							ППМ
		0,6	1,8	2,0	4,0	10,0	14,0	25,0	140	320	560	900	1500
15	130	446	481	471	-	-	-	-	456	477	584	-	-
20	150	440	475	465	-	-	-	-	450	471	578	706	-
25	160	480	515	505	-	-	-	-	490	511	618	746	938
32	180	484	519	509	684	-	-	-	494	515	622	750	942
40	200	-	527	517	692	-	-	-	502	523	630	758	950
50	230	-	522	512	687	-	-	-	-	-	625	753	945
65	290	-	-	566	741	796	988	988	-	-	-	807	999
80	310	-	-	-	733	788	980	980	-	-	-	-	991
100	350	-	-	-	-	797	989	989	-	-	-	-	-
125	По запросу
150	По запросу
200	По запросу
