Электрические прямоходные аналоговые приводы АСТА серии ЭПА

Электрические прямоходные трехпозиционные приводы АСТА серии ЭПР

Электрические прямоходные интеллектуальные приводы АСТА серии ЭПА

Назначение

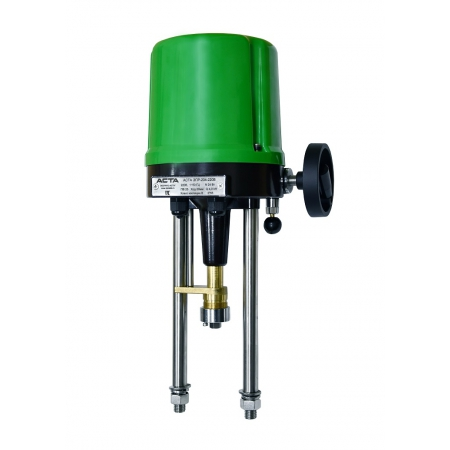

Электрические прямоходные интеллектуальные приводы АСТА серии ЭПА.

Арт: ЭПА

Электрические прямоходные приводы АСТА серии ЭПА предназначены для дистанционного управления регулирующей или запорной трубопроводной арматурой. Аналоговое управление привода обеспечивает точное позиционирование клапана пропорционально сигналу контроллера. Особенности конструкции Автоматическая калибровка положения хода штока Панель управления с ЖК дисплеем для местного управления Функция самодиагностики: автоматическая запись приводом рабочих параметров Ручной дублер Аварийная сигнализация Н...Подробнее

В зависимости от размера заказа предоставляются скидки

Особенности конструкции

Автоматическая калибровка положения хода штока
Панель управления с ЖК дисплеем для местного управления
- Функция самодиагностики: автоматическая запись приводом рабочих параметров
- Ручной дублер
- Аварийная сигнализация
- Низкотемпературное исполнение*
- Интерфейс связи RS-485*
- Протоколы обмена данными Modbus/HART*

*- по запросу

Скачать полное описание

Технические характеристики

Модель ЭПА		202		204	210		314		325
Тип управления		Аналоговый 4–20 мА (0–10 В*)
Сигнал обратной связи		4–20 мА (0–10 В*)
Скорость, мм/c		0,735			1,0	1,11
Усилие, кН		2	4		10	14		25
Ход,мм		50			60	100
Потребляемая мощность, Вт	220В АС	30	40		75	190		212
	380В АС	30	40		75	160		205
Напряжение, В		220В АС, 380В АС; 24В АС, 24В DC*				220В АС, 380В АС
Монтажное положение		Любое, кроме приводом вниз
Кабельные вводы		2 х M18*1,5
Температура окружающей среды		от -10 °С до 60 °С (от -30 до 60°С)
Степень защиты в соотв. с ГОСТ 14254-96		IP65 (IP67*)

* - по запросу

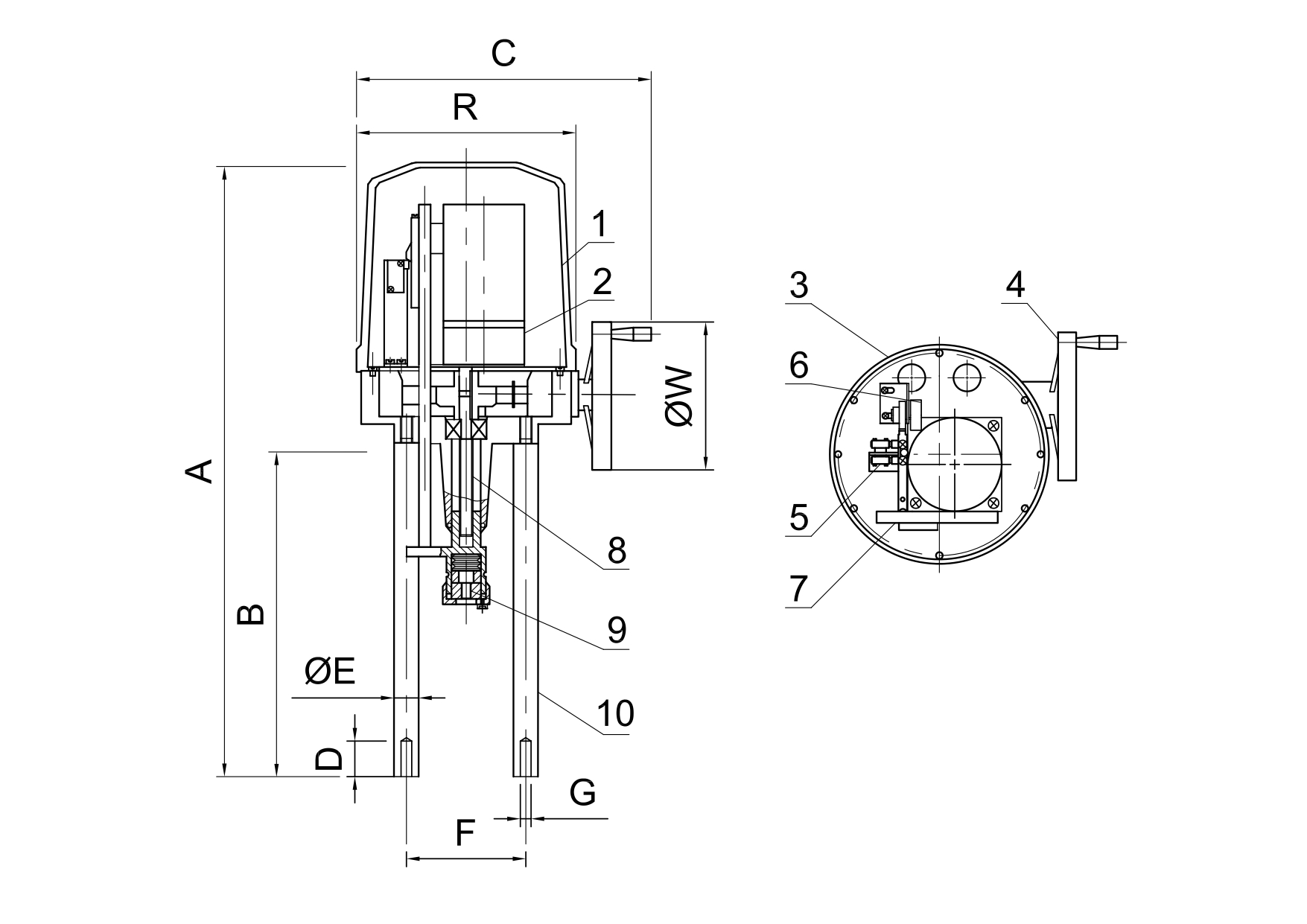

Конструкция привода

№	Наименование
1	Крышка
2	Асинхронный двигатель
3	Плита привода
4	Ручной дублер
5	Концевые выключатели
6	Потенциометр обратной связи
7	Приборная панель
8	Шток привода
9	Присоединительная муфта
10	Стойка

EPA_204_325_size

Массогабаритные характеристики

Модель ЭПА	А, мм	B, мм	С, мм	D, мм	R, мм	øE, мм	F, мм	G	øW, мм	Масса, кг
202	485	240	275	25	186	20	100	М12х1,75	98	8
204	485	240	275	25	186	20	100	М12х1,75	98	8
210	530	270	300	25	198	20	100	М12х1,75	120	10
314	713	445	333	50	232	32	155	М16х2	120	24,5
325	713	445	333	50	232	32	155	М16х2	120	24,5
