Электрические прямоходные трехпозиционные приводы АСТА серии ЭПР 204-325

Назначение

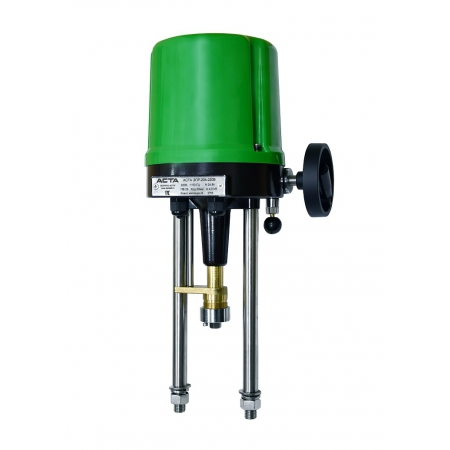

Электрические прямоходные трехпозиционные приводы АСТА серии ЭПР 204-325.

Арт: ЭПР 204-325

Электрические прямоходные трехпозиционные приводы АСТА серии ЭПР предназначены для дистанционного управления регулирующей или запорной трубопроводной арматурой. Принцип действия трёхпозиционного электропривода основан на подаче дискретного управляющего сигнала. При действии одного из двух сигналов шток клапана перемещается на открытие/закрытие, при отсутствии сигнала - не меняет положения (останавливается). Электропривод снабжен блоком концевых выключателей, предназначенных для визуальной или...Подробнее

В зависимости от размера заказа предоставляются скидки

Электрические прямоходные трехпозиционные приводы АСТА серии ЭПР предназначены для дистанционного управления регулирующей или запорной трубопроводной арматурой.

Принцип действия трёхпозиционного электропривода основан на подаче дискретного управляющего сигнала. При действии одного из двух сигналов шток клапана перемещается на открытие/закрытие, при отсутствии сигнала - не меняет положения (останавливается).

Электропривод снабжен блоком концевых выключателей, предназначенных для визуальной или электрической сигнализации конечных положений запорного органа арматуры. Механическое управление осуществляется в том числе при помощи ручного дублера.

Особенности конструкции:

Концевые выключатели
- Ручной дублер
- Аварийная сигнализация
- Низкотемпературное исполнение*
- Потенциометр*
- Сигнал обратной связи*

*- по запросу

Скачать полное описание

Технические характеристики

Модель ЭПР	202	204	210	314	325
Тип управления	Трехпозиционный
Скорость, мм/c	0,735		1,0	1,0
Усилие, кН	2	4	10	14	25
Ход,мм	50		60	100
Потребляемая мощность, Вт	30	40	75	190	212
Напряжение, В	220В АС; 24В DC*			220В АС
Монтажное положение	Любое, кроме приводом вниз
Кабельные вводы	2 х M18*1,5
Температура окружающей среды	от -10 °С до 60 °С (от -30 до 60°С)
Степень защиты в соотв. с ГОСТ 14254-96	IP65 (IP67*)
Режим работы по ГОСТ IEC 60034-1-2014	S4 - повторно-кратковременный периодический режим с пусками

* - по запросу

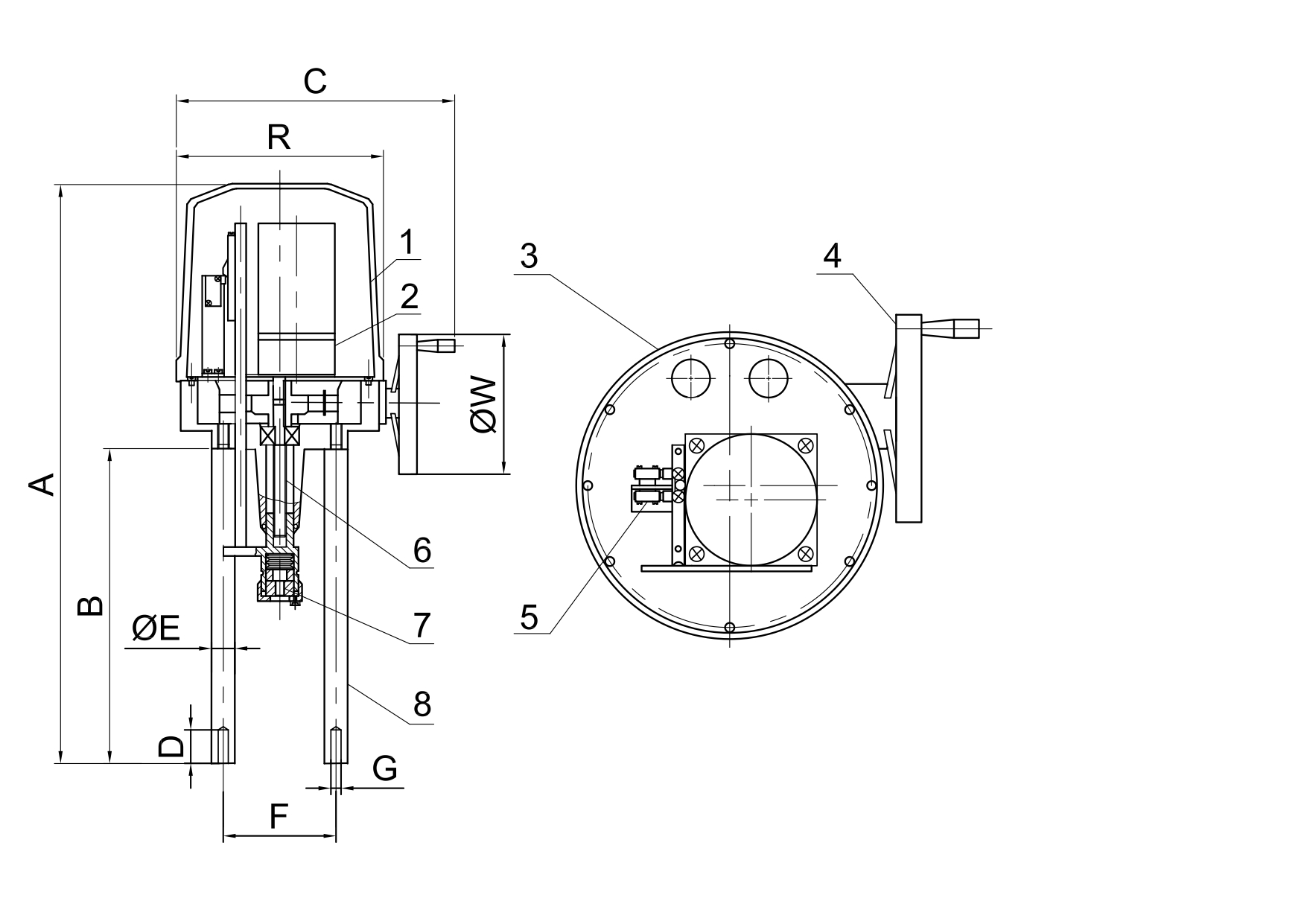

Конструкция привода

№	Наименование
1	Крышка
2	Асинхронный двигатель
3	Плита привода
4	Ручной дублер
5	Концевые выключатели
6	Шток привода
7	Присоединительная муфта
8	Стойка

EPR

Массогабаритные характеристики

Модель ЭПР	А, мм	B, мм	С, мм	D, мм	R, мм	øE, мм	F, мм	G	øW, мм	Масса, кг
202	485	240	275	35	186	20	100	М12х1,75	98	8
204	485	240	275	35	186	20	100	М12х1,75	98	8
210	530	270	300	35	198	20	100	М12х1,75	120	10
314	713	445	333	45	232	32	155	М16х2	120	24,5
325	713	445	333	45	232	32	155	М16х2	120	24,5
