Назначение

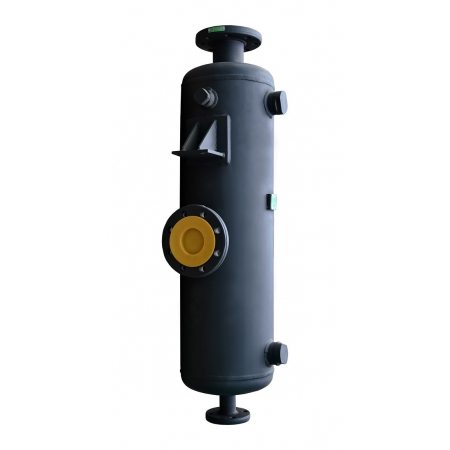

Отделитель пара вторичного вскипания АСТА серии ОП.

Арт: ОП

Отделитель пара вторичного вскипания АСТА серии ОП предназначен для сбора конденсата, поступающего от потребителей пара для отделения пара вторичного вскипания для повышения энергоэффективности рабочего цикла. Отделитель пара может быть использован в любых паровых системах, где происходит редуцирование конденсата с высокого давления до низкого, что ведет к образованию пара вторичного вскипания, который может быть использован повторно, например, в технологических линиях низкого давления, а так...Подробнее

В зависимости от размера заказа предоставляются скидки

Отделитель пара может быть использован в любых паровых системах, где происходит редуцирование конденсата с высокого давления до низкого, что ведет к образованию пара вторичного вскипания, который может быть использован повторно, например, в технологических линиях низкого давления, а также для собственных нужд котельной.

Основные области применения отделителей пара: энергетическая, нефтегазовая, пищевая, фармацевтическая и другие виды промышленности.

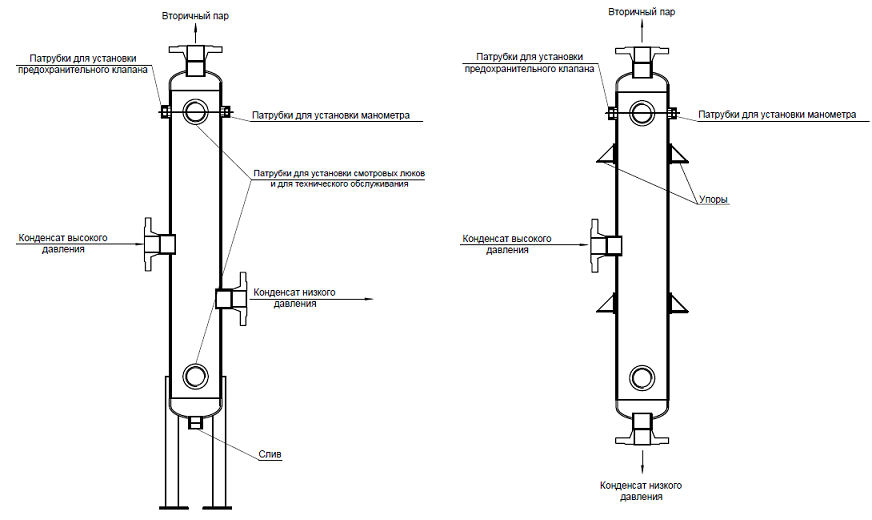

Особенности конструкции:

Прямое или угловое направление потока конденсата
Крепления для монтажа на объекте в зависимости от системы заказчика
Патрубки для установки предохранительного клапана, манометров
Возможность установки смотровых люков для технического обслуживания

Цена по запросу.

Скачать полное описание

Технические характеристики

Номинальный диаметр, DN	50 - 150
Условное давление, PN	16 бар
Максимальная температура рабочей среды	300 °C
Рабочая среда	Пар / конденсат
Направление потока	Горизонтально/ горизонтально
(вход/выход)	Горизонтально / вертикально
Материал	Сталь 20
Тип присоединения	Фланцевый по ГОСТ 33259–2015, резьбовой, под приварку

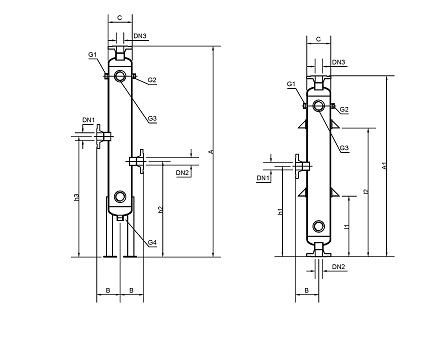

Массогабаритные характеристики

Исполнение на стойках – АСТА ОП-01 Исполнение на опорах – АСТА ОП-02

Тип отделителя		ОП06	ОП08	ОП12	ОП16	ОП18
Габаритные размеры	A, мм	1400	1500	1540	1660	1980
	A1, мм	1200	1300	1340	1460	1760
	B, мм	155	210	265	310	330
	C, мм	170	220	325	426	426
	h1, мм	600	610	630	730	765
	h2, мм	635	645	660	725	755
	h3, мм	800	810	830	930	965
	I1, мм	–	–	–	–	485
	I2, мм	853	908	908	990	–
Вход пароводянной смеси	DN1, мм	50	80	100	150	150
Выход конденсата низкого давления	DN2, мм	50	50	50	80	80
Выход пара вторичного вскипания	DN3, мм	50	80	100	150	150
Размеры дополнительных патрубков	G1, мм	³/₄"	1"	1 ¹/₂"	1 ¹/₂"	2"
	G2, мм	¹/₂"	¹/₂"	¹/₂"	¹/₂"	¹/₂"
	G3, мм	2"	2"	2"	2"	2"
	G4, мм	1"	1"	1"	1 ¹/₂"	1 ¹/₂"
Объем, м³		0,018	0,035	0,085	0,15	0,2
Масса, кг		36	56	92	146	195
