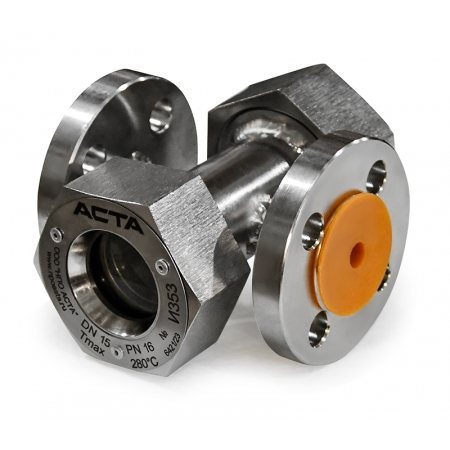

Стекло смотровое из нержавеющей стали АСТА И351, И353
Назначение
В зависимости от размера заказа предоставляются скидки
Стекла смотровые необходимы для контроля за исправной работой конденсатоотводчиков с целью предотвращения попадания пролетного пара в линию возврата конденсата, и, соответственно, большей потери энергии. Устройства устанавливают за конденсатоотводчиком.
Особенности конструкции
Конструкция с двойным стеклом обеспечивает лучшую видимость процесса
Двойная система уплотнения
Не требует обслуживания
Боросиликатное стекло для работы на паре
Цена по запросу.
Скачать полное описание
Технические характеристики
|
Номинальный диаметр DN |
15–25 |
|
Условное давление PN |
16 |
|
Максимальная температура рабочей среды |
200 °С – для И351 |
| 280°С, 250°С* – для И353 | |
|
Применение |
В линиях отвода конденсата после конденсатоотводчика |
|
Тип присоединения |
Резьбовое G |
| Фланцевое по ГОСТ 33259-2015 |
* - на сжатый воздух
Массогабаритные характеристики
 |
 |
|
|
И351 (резьбовое исполнение) |
И353 (фланцевое исполнение) |
| DN | D, мм | L, мм | H, мм | S, мм | Масса, кг | ||
| резьбовой | фланцевый | резьбовой | фланцевый | ||||
| 15 | 15 | 130 | 130 | 144 | 75 | 2,3 | 3,0 |
| 20 | 20 | 150 | 150 | 144 | 75 | 2,5 | 4,6 |
| 25 | 25 | 160 | 160 | 144 | 75 | 2,7 | 6,5 |
Спецификация материалов
|
№ |
Наименование |
Материал |
|
|
И331, И333 |
И351, И353 |
||
|
1 |
Корпус |
Сталь 20 |
Нерж. сталь 12Х18Н10Т |
|
2 |
Крышка |
Сталь 20 |
Нерж. сталь 12Х18Н10Т |
|
3 |
Стекло |
Боросиликатное закаленное |
|
|
4 |
Прокладка |
Графлекс |
|
|
5 |
Уплотнение * |
PTFE |
|
* - для систем сжатого воздуха
