Назначение

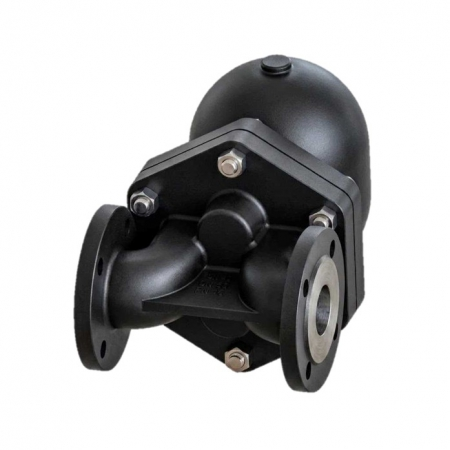

Поплавковые конденсатоотводчики АСТА ПМ221 и ПМ223 DN50.

Арт: ПМ221, ПМ223

АСТА ПМ ТЕРМОКОН – механический поплавковый конденсатоотводчик, предназначенный для эффективного отвода конденсата из паровых линий. Принцип действия основан на разности плотности пара и конденсата. При наполнении корпуса конденсатом полый поплавок всплывает и открывает выпускной клапан. Неконденсируемые газы отводятся через встроенный в верхнюю часть корпуса термостатический воздухоотводчик. Преимущественно применяется для дренажа паропроводов, теплообменного оборудования, паровых регистров,...Подробнее

В зависимости от размера заказа предоставляются скидки

АСТА ПМ ТЕРМОКОН – механический поплавковый конденсатоотводчик, предназначенный для эффективного отвода конденсата из паровых линий.

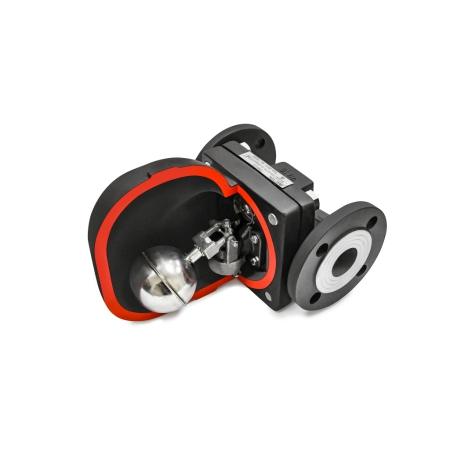

Принцип действия основан на разности плотности пара и конденсата. При наполнении корпуса конденсатом полый поплавок всплывает и открывает выпускной клапан. Неконденсируемые газы отводятся через встроенный в верхнюю часть корпуса термостатический воздухоотводчик.

Преимущественно применяется для дренажа паропроводов, теплообменного оборудования, паровых регистров, калориферов, автоклавов, варочных котлов, сушильных цилиндров и др.

Преимущества

Высокая пропускная способность
Встроенный воздухоотводчик
Широкий диапазон рабочих давлений и температур
Непрерывный отвод конденсата

Цена по запросу.

Скачать полное описание

Технические характеристики

Номинальный диаметр DN	50
Номинальное давление PN	16 бар
Максимальная температура рабочей среды Tmax	До 250 °С
Рабочая среда	Водяной пар
Расположение на трубопроводе	Горизонтально
Направление потока	Справа налево (R-L)
Тип присоединения	ПМ221 - Внутренняя резьба G ПМ223 - Фланцевый по ГОСТ 33259-2015
Условия эксплуатации	У3.1 по ГОСТ 15150-69

Ограничения применения

Давление рабочей среды	Максимальная температура рабочей среды
13,9 бар	250 °С
14,7 бар	200 °С
15,5 бар	150 °С
16 бар	120 °С

Пропускная способность, кг/ч

DN	ΔP, бар	Перепад давления, бар
DN	ΔP, бар	0,5	1	2	4,5	6	8	10	14
50 (2”)	4,5	7500	10100	15500	23000	-	-	-	-
	10	3900	5100	7100	11000	12000	14000	16000	-
	14	1900	2600	3800	5300	6000	7000	7900	8300

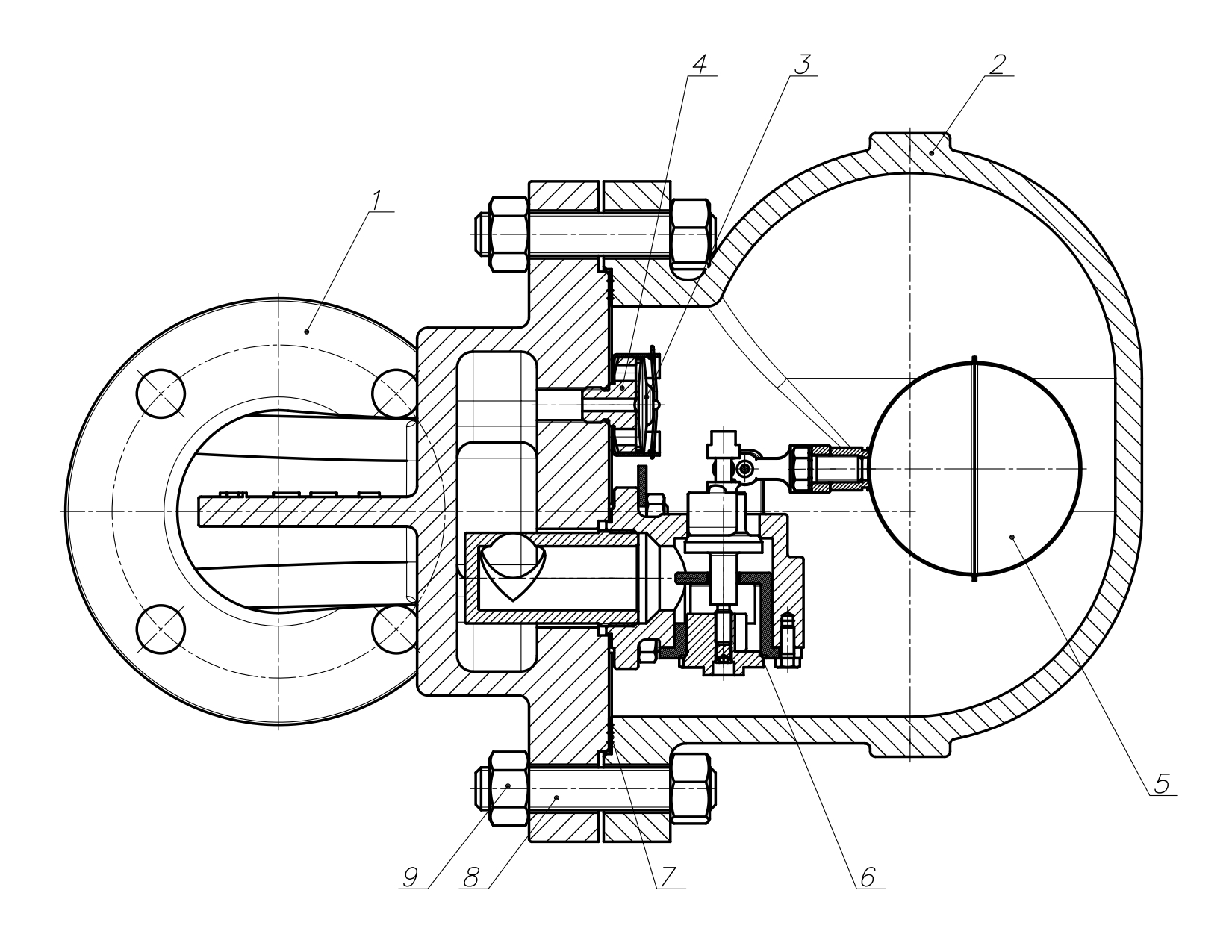

Спецификация материалов

№	Наименование	Материал
1	Корпус	Высокопрочный чугун ВЧ40
2	Крышка	Высокопрочный чугун ВЧ40
3	Капсула	Нержавеющая сталь 12Х18Н10Т
4	Седло воздухоотводчика	Нержавеющая сталь 20Х13
5	Поплавок	Нержавеющая сталь 08Х18Н10Т
6	Затвор конденсатоотводчика	Нержавеющая сталь 20Х13
7	Прокладка корпуса	Графит
8	Шпилька	Сталь оцинкованная
9	Гайка	Сталь оцинкованная

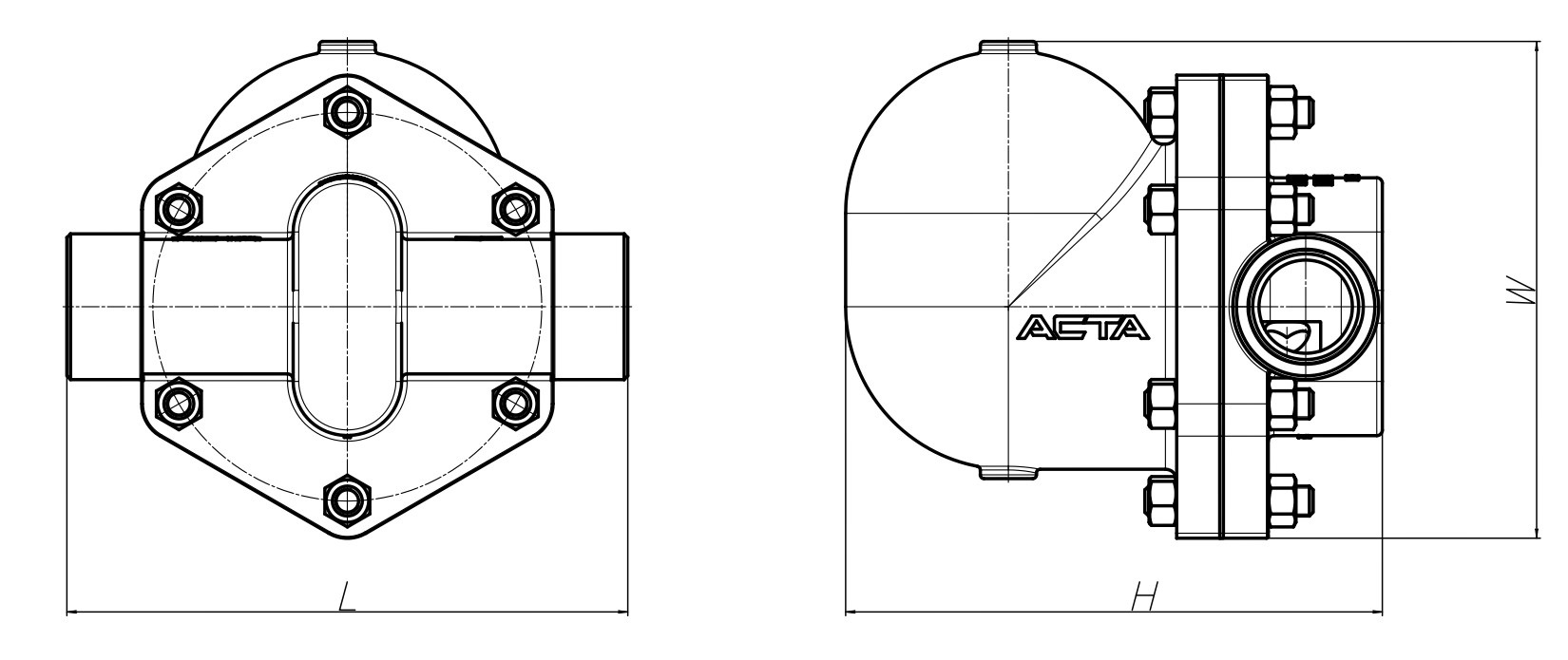

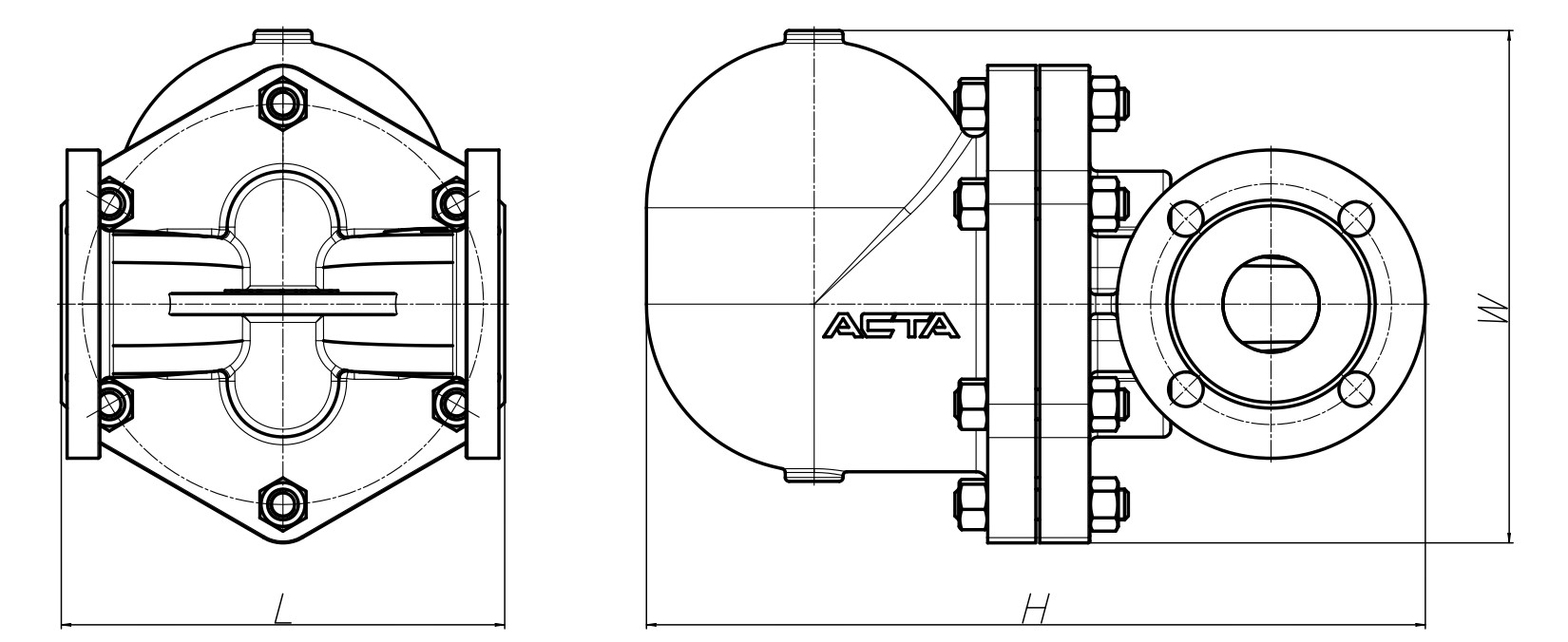

Габаритные размеры

DN	ПМ221 (Резьба)				ПМ223 (Фланец)
DN	L, мм	H, мм	W, мм	Масса, кг	L, мм	H, мм	W, мм	Масса, кг
50 (2”)	300	287	266	27,0	230	404	266	32,0
