Поплавковые конденсатоотводчики АСТА ПМ221 и ПМ223 DN50

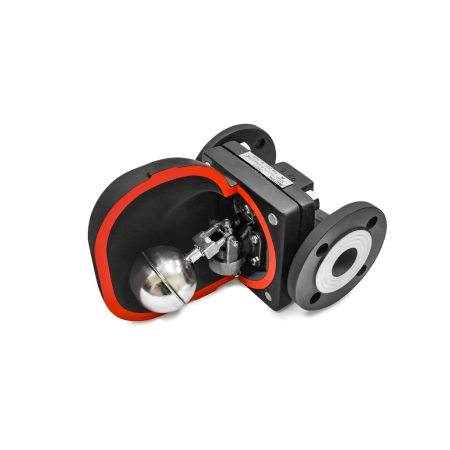

Поплавковые конденсатоотводчики АСТА ПМ221 и ПМ223 DN40
Назначение
В зависимости от размера заказа предоставляются скидки
АСТА ПМ ТЕРМОКОН – механический поплавковый конденсатоотводчик, предназначенный для эффективного отвода конденсата из паровых линий.
Принцип действия основан на разности плотности пара и конденсата. При наполнении корпуса конденсатом полый поплавок всплывает и открывает выпускной клапан. Неконденсируемые газы отводятся через встроенный в верхнюю часть корпуса термостатический воздухоотводчик.
Преимущественно применяется для дренажа паропроводов, теплообменного оборудования, паровых регистров, калориферов, автоклавов, варочных котлов, сушильных цилиндров и др.
Преимущества
-
Высокая пропускная способность
-
Встроенный воздухоотводчик
-
Широкий диапазон рабочих давлений и температур
-
Непрерывный отвод конденсата
Цена по запросу.
Скачать полное описание
Технические характеристики
| Типоразмеры DN | 40 |
| Номинальное давление PN | 16 бар |
| Максимальная температура рабочей среды Tmax | 250 °С |
| Рабочая среда | Водяной пар |
| Расположение на трубопроводе | Горизонтально |
| Направление потока | Справа налево (R-L) |
| Тип присоединения |
ПМ221 - Внутренняя резьба G |
| ПМ223 - Фланцевый по ГОСТ 33259-2015 |
Ограничения применения
|
Давление рабочей среды |
Максимальная температура рабочей среды |
|
13,9 бар |
250 °С |
|
14,7 бар |
200 °С |
|
15,5 бар |
150 °С |
|
16 бар |
120 °С |
Пропускная способность, кг/ч
|
DN |
ΔP, бар |
Перепад давления, бар |
|||||||
|
0,5 |
1 |
2 |
4,5 |
6 |
8 |
10 |
14 |
||
|
40 |
4,5 |
2200 |
3200 |
4500 |
6500 |
- |
- |
- |
- |
|
10 |
1500 |
2000 |
2800 |
4300 |
5000 |
5800 |
6200 |
- |
|
|
14 |
950 |
1200 |
1850 |
2700 |
3000 |
3400 |
3900 |
4700 |
|

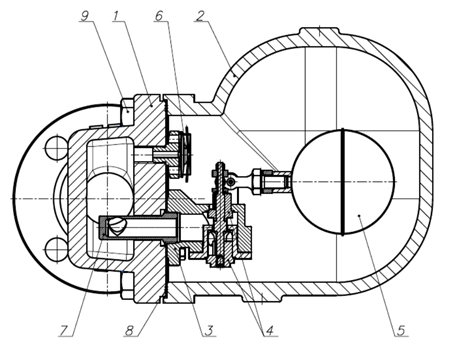

Спецификация материалов
|
№ |
Наименование |
Материал |
|
1 |
Корпус |
Высокопрочный чугун ВЧ40 |
|
2 |
Крышка |
Высокопрочный чугун ВЧ40 |
|
3 |
Корпус клапана |
Cталь 20Х13 |
|
4 |
Плунжер |
Cталь 20Х13 |
|
5 |
Поплавок |
Cталь 12Х18Н10Т |
|
6 |
Капсула |
Cталь 12Х18Н10Т |
|
7 |
Гильза |
Cталь 20Х13 |
|
8 |
Прокладка корпуса |
Графит |
|
9 |
Болт |
Сталь оцинкованная |

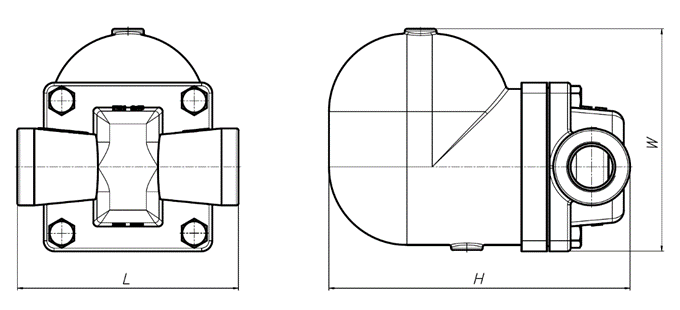

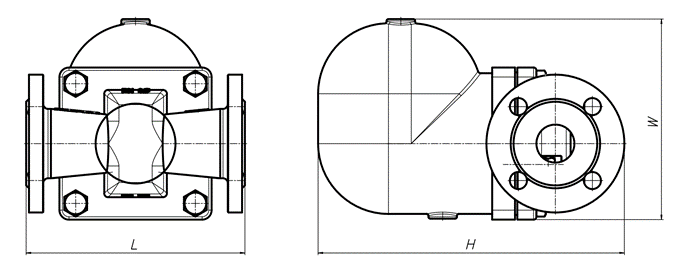

Габаритные размеры
DN |
ПМ221 (Резьба) | ПМ223 (Фланец) | ||||||
| L, мм | H, мм | W, мм | Масса, кг | L, мм | H, мм | W, мм | Масса, кг | |
| 40 (1 ½”) | 210 | 286 | 211 | 19,0 | 230 | 322 | 211 | 22,0 |
