Назначение

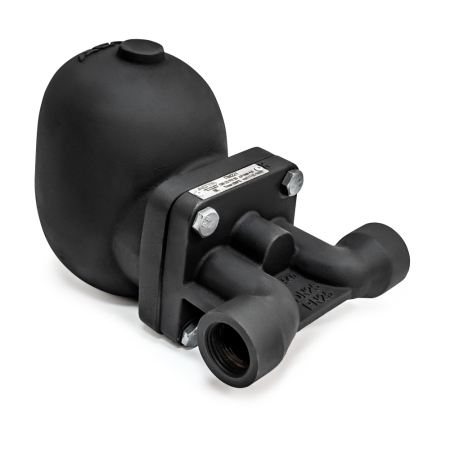

Поплавковые конденсатоотводчики АСТА ПМ221 DN25.

Арт: ПМ221

АСТА ПМ ТЕРМОКОН – механический поплавковый конденсатоотводчик, предназначенный для эффективного отвода конденсата из паровых линий. Принцип действия основан на разности плотности пара и конденсата. При наполнении корпуса конденсатом, полый поплавок всплывает и открывает выпускной клапан. Неконденсируемые газы отводятся через встроенный в верхнюю часть корпуса термостатический воздухоотводчик. Преимущественно применяется для дренажа паропроводов, теплообменного оборудования, паровых регистров...Подробнее

В зависимости от размера заказа предоставляются скидки

АСТА ПМ ТЕРМОКОН – механический поплавковый конденсатоотводчик, предназначенный для эффективного отвода конденсата из паровых линий.

Принцип действия основан на разности плотности пара и конденсата. При наполнении корпуса конденсатом, полый поплавок всплывает и открывает выпускной клапан. Неконденсируемые газы отводятся через встроенный в верхнюю часть корпуса термостатический воздухоотводчик.

Преимущественно применяется для дренажа паропроводов, теплообменного оборудования, паровых регистров, калориферов, автоклавов, варочных котлов, сушильных цилиндров и др.

Особенности конструкции

Высокая пропускная способность
Встроенный термостатический воздухоотводчик
Широкий диапазон рабочих давлений и температур
Антикоррозионная обработка внутренней поверхности корпуса
Непрерывный отвод конденсата
Эрозионный дефлектор
Возможность ремонта конденсатоотводчика без демонтажа с трубопровода

Опции

АСТА КДА – клапан для автоматического удаления конденсата из поплавковой камеры
АСТА БИК – байпасный игольчатый клапан для выпуска паровых пробок
АСТА ПВ – клапан для предотвращения образования вакуума
Различные материалы исполнения корпуса (углеродистая / нержавеющая сталь)

Скачать полное описание

Технические характеристики

Типоразмеры DN	25
Номинальное давление PN	25 бар
Максимальная температура рабочей среды Tmax	До 250 °С
Рабочая среда	Водяной пар
Расположение на трубопроводе	Горизонтально
Направление потока	Слева направо (L-R)
Тип присоединения	Внутренняя резьба G

Ограничения применения

Давление рабочей среды, бар	Максимальная температура рабочей среды, °С
19,0	250
20,8	200
22	150
23,2	120

Пропускная способность, кг/ч

DN	ΔP (бар)	Перепад давления, бар
DN	ΔP (бар)	0,1	0,5	1	2	3	4,5	6	8	10	14
1”	4,5	400	900	1200	1500	1850	2350	—	—	—	—
	10	190	370	550	760	870	1000	1300	1450	1600	—
	14	130	200	360	500	600	700	830	950	1100	1300

Спецификация материалов

№	Наименование	Материал
1	Корпус	Высокопрочный чугун ВЧ40
2	Крышка	Высокопрочный чугун ВЧ40
3	Капсула	Нержавеющая сталь 08Х18Н10
4	Седло воздухоотводчика	Нержавеющая сталь 20Х13
5	Седло конденсатоотводчика	Нержавеющая сталь 20Х13
6	Прокладка корпуса	Графит
7	Поплавок	Нержавеющая сталь 08Х18Н10
