Назначение

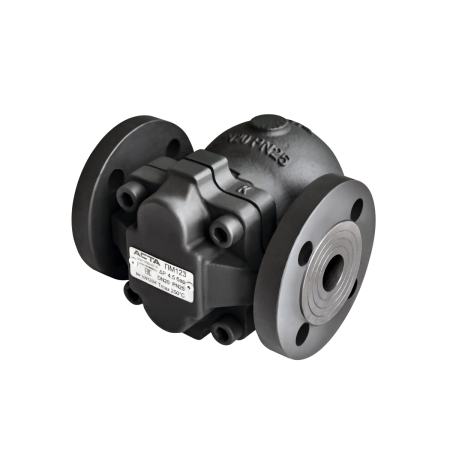

Поплавковые конденсатоотводчики АСТА ПМ123 DN15–20.

Арт: ПМ123

АСТА ПМ ТЕРМОКОН – механический поплавковый конденсатоотводчик, предназначенный для эффективного отвода конденсата из паровых линий. Принцип действия основан на разности плотности пара и конденсата. При наполнении корпуса конденсатом, полый поплавок всплывает и открывает выпускной клапан. Неконденсируемые газы отводятся через встроенный в верхнюю часть корпуса термостатический воздухоотводчик. Преимущественно применяется для дренажа паропроводов, теплообменного оборудования, паровых регистров...Подробнее

В зависимости от размера заказа предоставляются скидки

АСТА ПМ ТЕРМОКОН – механический поплавковый конденсатоотводчик, предназначенный для эффективного отвода конденсата из паровых линий.

Принцип действия основан на разности плотности пара и конденсата. При наполнении корпуса конденсатом, полый поплавок всплывает и открывает выпускной клапан. Неконденсируемые газы отводятся через встроенный в верхнюю часть корпуса термостатический воздухоотводчик.

Преимущественно применяется для дренажа паропроводов, теплообменного оборудования, паровых регистров, калориферов, автоклавов, варочных котлов, сушильных цилиндров и др.

Преимущества

Высокая пропускная способность
Встроенный термостатический воздухоотводчик
Широкий диапазон рабочих давлений и температур
Антикоррозионная обработка внутренней поверхности корпуса
Непрерывный отвод конденсата
Возможность смены ориентации потока
Эрозионный дефлектор
Возможность ремонта конденсатоотводчика без демонтажа с трубопровода

Опции

АСТА КДА – клапан для автоматического удаления конденсата из поплавковой камеры
АСТА БИК – байпасный игольчатый клапан для выпуска паровых пробок
АСТА ПВ – клапан для предотвращения образования вакуума
Различные материалы исполнения корпуса (углеродистая / нержавеющая сталь)

Скачать полное описание

Технические характеристики

Типоразмеры DN	15-20
Номинальное давление PN	25 бар
Максимальная температура рабочей среды Tmax	До 250 °С
Рабочая среда	Водяной пар
Расположение на трубопроводе	Горизонтально (Справа налево R-L)
	Вертикально (Сверху вниз)*
	Горизонтально (Слева направо (L-R)*
Тип присоединения	Фланцевый по ГОСТ 33259-2015

* - по запросу

Ограничения применения

Давление рабочей среды, бар	Максимальная температура рабочей среды, °С
19,0	250
20,8	200
22	150
23,2	100

Пропускная способность, кг/ч

DN	ΔP, бар	Перепад давления, бар
DN	ΔP, бар	0,1	0,5	1	2	4,5	6	8	10	14
15-20	4,5	165	230	330	440	630	-	-	-	-
	10	110	150	200	280	400	460	520	595	-
	14	80	120	150	220	320	380	425	480	550

Спецификация материалов

№	Наименование	Материал
1	Корпус	Высокопрочный чугун ВЧ40
2	Крышка	Высокопрочный чугун ВЧ40
3	Капсула	Нержавеющая сталь 08Х18Н10
4	Седло воздухоотводчика	Нержавеющая сталь 20Х13
5	Седло конденсатоотводчика	Нержавеющая сталь 20Х13
6	Поплавок	Нержавеющая сталь 08Х18Н10
7	Прокладка корпуса	Графит
