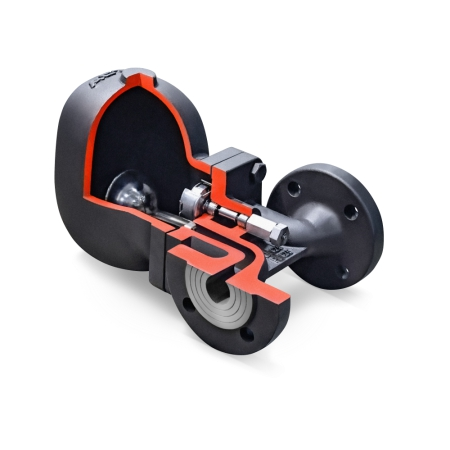

Поплавковые конденсатоотводчики АСТА ПМ521 и ПМ523 DN15–25 с клапаном защиты ...

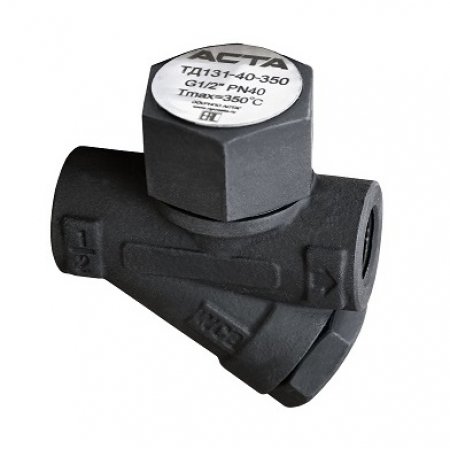

Термодинамические конденсатоотводчики АСТА ТД131

Термодинамические конденсатоотводчики АСТА ТД231

Назначение

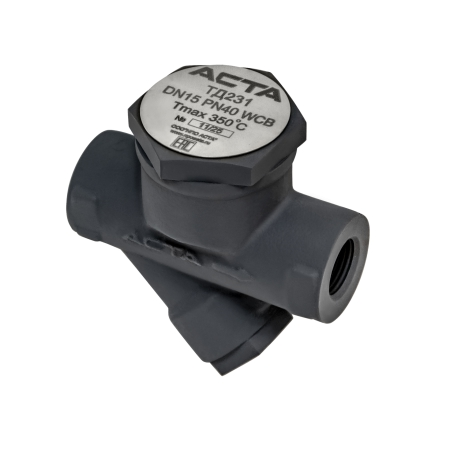

Термодинамические конденсатоотводчики АСТА ТД231.

Арт: ТД231

АСТА ТД231 – термодинамический конденсатоотводчик, предназначенный для эффективного отвода конденсата из паровых линий. Принцип действия основан на разнице скоростей пара и конденсата. Холодный конденсат поднимает диск и отводится через выпускные каналы. При увеличении температуры конденсата образуется пар вторичного вскипания, вследствие чего скорость потока под диском возрастает и он прижимается к седлу. Цикл повторяется при конденсации пара над диском. Преимущественно применяется для дрена...Подробнее

В зависимости от размера заказа предоставляются скидки

Преимущественно применяется для дренажа паропроводов, пароспутников, паровых прессов, вулканизаторов и др.

Особенности конструкции

Компактные размеры
Простота конструкции
Широкий диапазон рабочих давлений и температур
Циклический отвод конденсата
Устойчив к гидроударам и замерзанию
Встроенный фильтр
Возможность использования как воздухоотводчик

Скачать полное описание

Технические характеристики

Номинальный диаметр, DN	10 – 25 (3/8” – 1”)
Номинальное давление, PN	40 бар
Максимальное рабочее давление, Pmax	32 бар
Максимальная температура рабочей среды	350 °С
Минимальное давление на входе Р1	1 бар
Максимальное противодавление	0,6Р1
Рабочая среда	Водяной пар, воздух
Расположение на трубопроводе	Горизонтально, вертикально
Тип присоединения	Резьбовой G (внутренняя)

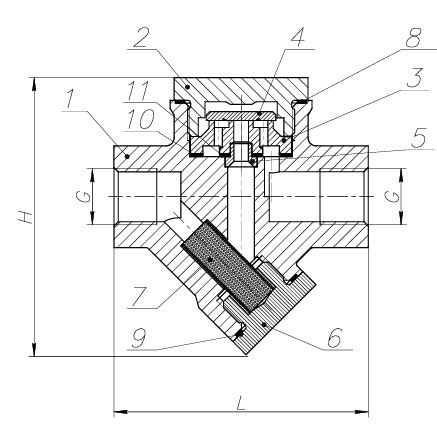

Спецификация материалов

№	Наименование	Материал
1	Корпус	Сталь 20Л
2	Крышка	Сталь 20
3	Седло	Нержавеющая сталь 20Х13
4	Диск	Нержавеющая сталь 20Х13
5	Втулка	Нержавеющая сталь 12Х18Н10Т
6	Пробка	Сталь 20
7	Фильтр	Нержавеющая сталь 12Х18Н10Т
8	Уплотнение крышки	Сталь AISI 304 + графит
9	Уплотнение пробки	Сталь AISI 304 + графит
10	Уплотнение седла	Сталь AISI 304 + графит
11	Уплотнение втулки	Сталь AISI 304 + графит

Массогабаритные характеристики

DN	G”	L,мм	H,мм	Масса,кг
10	3/8”	95	105	1,4
15	1/2”	95	105	1,4
20	3/4”	95	105	1,4
25	1”	95	105	1,5

Пропускная способность

DN	Перепад давления, бар
DN	1	3	5	7	9	12	15	18	21	24	30	35	40
3/8’’ – DN10	180	250	320	380	430	500	550	590	630	670	730	770	800
1/2 ’’ – DN15	180	250	320	380	430	500	550	590	630	670	730	770	800
3/4 ’’ – DN20	180	250	320	380	430	500	550	590	630	670	730	770	800
1 ’’ – DN25	180	250	320	380	430	500	550	590	630	670	730	770	800
