Клапан пневматический АСТА серии Р12 (П)

Назначение

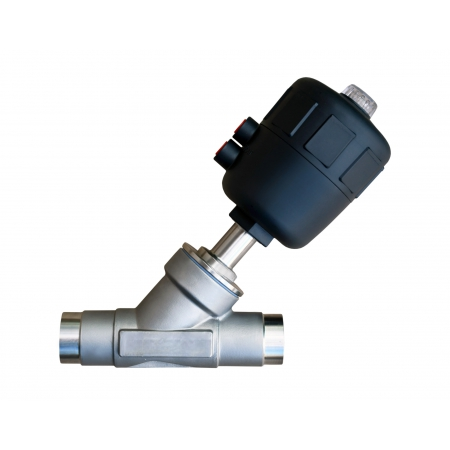

Клапан пневматический АСТА серии Р12 (П).

Арт: Р12

АСТА Р12 (П) – угловой запорно-регулирующий быстродействующий клапан, управляемый поршневым пневматическим приводом, предназначен для регулирования или перекрытия потока рабочей среды в трубопроводе. Срабатывание клапана происходит за счёт давления сжатого воздуха, подаваемого в пневмопривод, а возврат в исходное положение – за счет силы упругой деформации пружины, сжимающейся при срабатывании клапана. Особенности конструкции: Мягкое уплотнение PTFE обеспечивает полную герметичность по затвор...Подробнее

В зависимости от размера заказа предоставляются скидки

Особенности конструкции:

Мягкое уплотнение PTFE обеспечивает полную герметичность по затвору
Двустороннее направление потока: под или на седло
Привод из полиамида снижает массу конструкции
Доступны различные положения безопасности клапана (НО, НЗ, ДД)
Угловая конструкция корпуса снижает гидравлическое сопротивление
Конструкция клапана позволяет применять оборудование в ваккумных системах (до 10^-2бар)
Различные типы присоединения к трубопроводу
Встроенный индикатор положения

Опции по запросу:

Интеллектуальный электропневматический позиционер ИЭП с возможностью программирования и задания требуемых параметров
Электропневматический позиционер ЭП с управлением 4…20 мА и получением обратной связи 4…20 мА
Соленоидный клапан для управления подачей воздуха на привод
Блок концевых выключателей

Цена по запросу.

Скачать полное описание

Технические характеристики

Номинальный диаметр, DN	15 – 100
Номинальное давление, PN	16 бар
Температура рабочей среды, °С	От -40°С до 200°С
Рабочая среда	Вода, пар, воздух, кислоты, щелочи и другие среды, совместимые с материалами конструкции клапана
Максимальная кинематическая вязкость рабочей среды	600 мм²/с
Характеристика регулирования	Линейная (для клапанов DN10, кроме резьбового типа присоединения, - отсечная)
Пропускная способность клапана, Kvs	4,2 – 125 м³/ч
Положение безопасности	Нормально-закрытое / нормально-открытое* / двойного действия*
Направление потока рабочей среды	Под седло (жидкие и газообразные среды)
Направление потока рабочей среды	На седло (газообразные среды)
Класс герметичности	VI по ГОСТ 9544-2015
Тип присоединения	Фланцевый по ГОСТ 33259-2015, под приварку, резьбовой G, tri-clamp*

*- по запросу

Максимальный перепад давления на клапане ΔРmax и значения пропускной способности Kvs для нормально-закрытого клапана

DN, мм		15	20	25	32	40	50	65	80	100
Привод, мм		ø50	ø50	ø63	ø80	ø80	ø100	ø100	ø125	ø125
ΔРmax, бар	Под седло	16	11	11	14	9	7,2	5,2	7,5	-
ΔРmax, бар	На седло	16	16	16	16	16	16	15	13	13
Kvs, м³/ч		4,2	8,5	18	27	38	55	90	110	125

Управляющее давление Рупр (для нормально-закрытого привода, поток – под седло), бар*

DN, мм	Привод, мм	Рупр min, бар	Рупр max, бар
15	50	4,5	10
20	50	4,5
25	63	5,0
32	80	5,5
40	80	5,5
50	100	5,7
65	100	5,7
80	125	5,5
100	125	5,5

*- другие по запросу

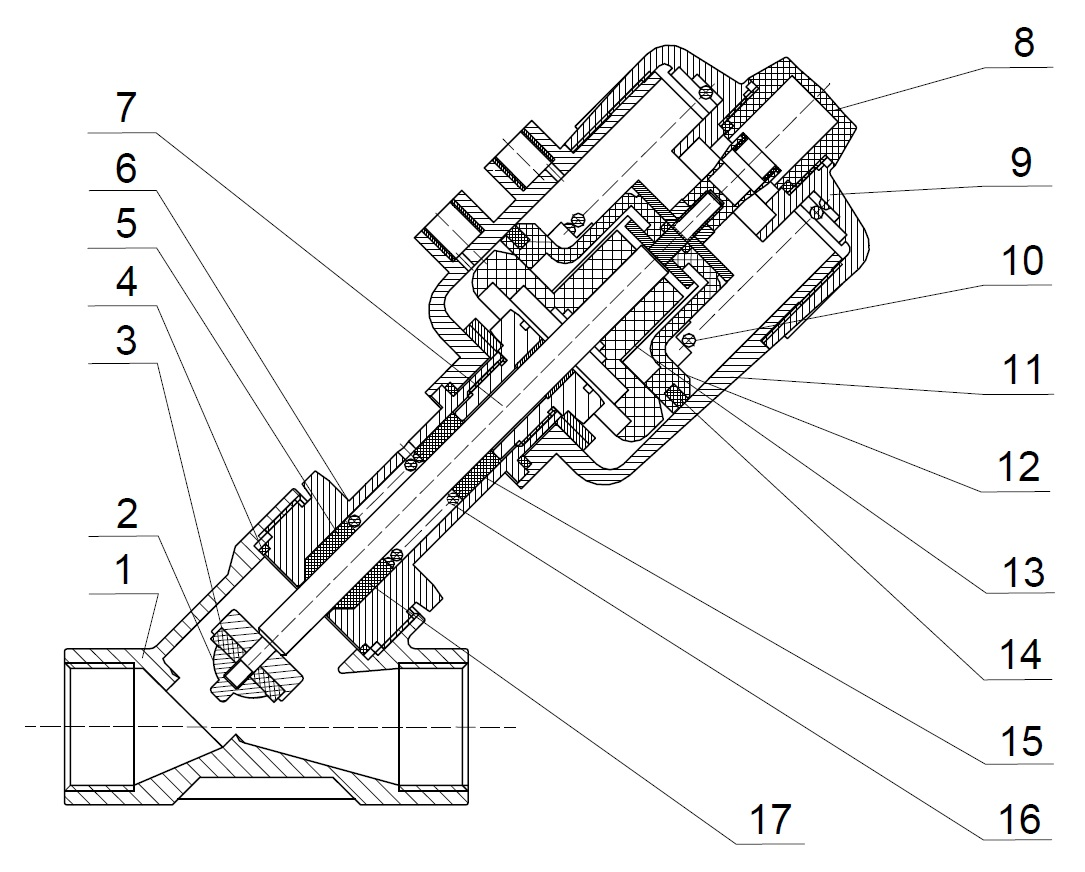

Спецификация материалов

ASTA_R12p_spec

№	Наименование	Материал
1	Корпус	Нержавеющая сталь AISI 304/AISI 316*
2	Плунжер	Нержавеющая сталь AISI 304/AISI 316*
3	Уплотнение плунжера	PTFE
4	Уплотнение корпуса клапана	PTFE
5	V-образное уплотнение	RPTFE
6	Крышка клапана	Нержавеющая сталь AISI 304/316*
7	Шток	Нержавеющая сталь AISI 304/316*
8	Крышка индикатора	Полиамид (PA)
9	Крышка привода	Полиамид (PA)
10	Пружина	Сталь 65Г
11	Корпус привода	Полиамид (PA)
12	Поршень	Полиамид (PA)
13	Втулка	Полиамид (PA)
14	Уплотнение поршня	VITON
15	Уплотнительное кольцо	NBR
16	Пружина	Сталь 65Г
17	Уплотнение штока	FPM

*- по запросу

Массогабаритные характеристики

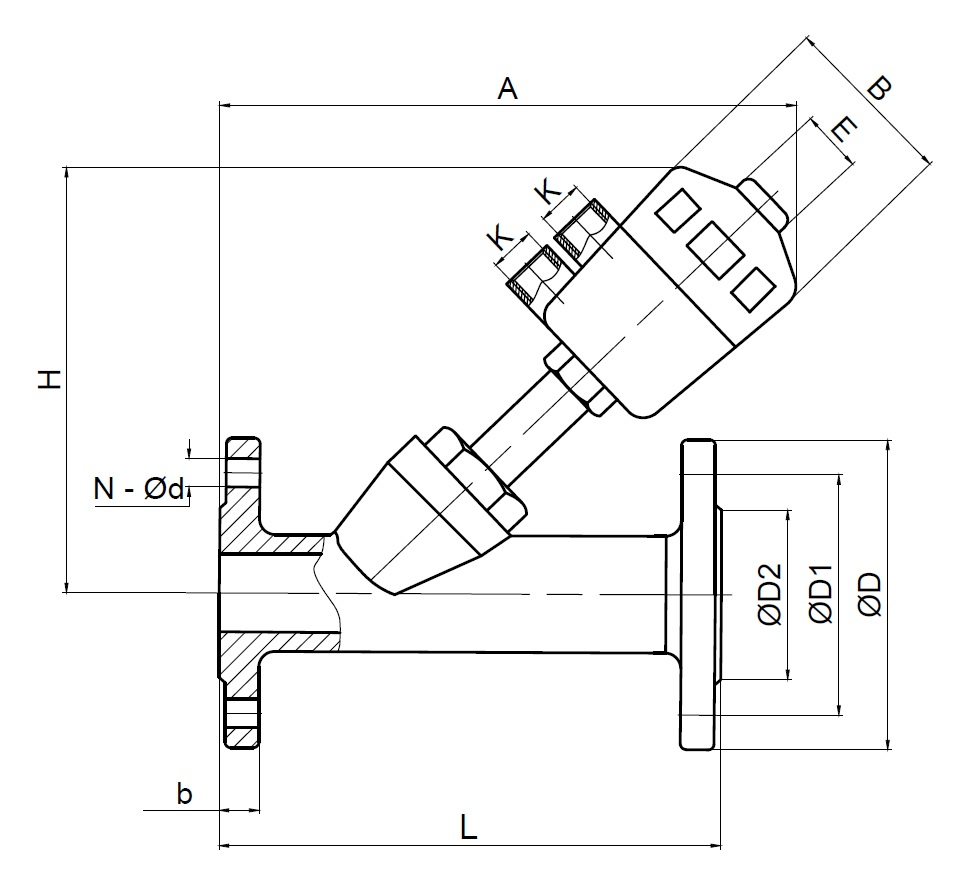

Тип присоединения - фланцевый

ASTA_R12p_flang

DN, мм	Привод, мм	L, мм	Н, мм	А, мм	В, мм	D, мм	D1, мм	D2, мм	b, мм	N x ød, мм	Е, мм	K	Масса, кг
15	ø50	120	154	182	64	95	65	40	14	4х14	М26х1,5	1/4’’	1,9
20	ø50	130	155	185	64	105	75	50	14	4х14			2,4
25	ø63	140	186	212	80	115	85	60	14	4х14			3,5
32	ø80	150	210	242	100	135	100	70	16	4х18			5,6
40	ø80	180	212	260	100	145	110	80	16	4х18			6,5
50	ø100	195	286	314	126	160	125	92	16	4х18	М35х2,0	1/4’’	10,4
65	ø100	230	303	355	126	185	145	115	18	4х18			13,6
80	ø125	250	335	390	156	195	160	130	18	8х18			17,8
100	ø125	280	355	410	156	215	180	150	18	8х18			22,5

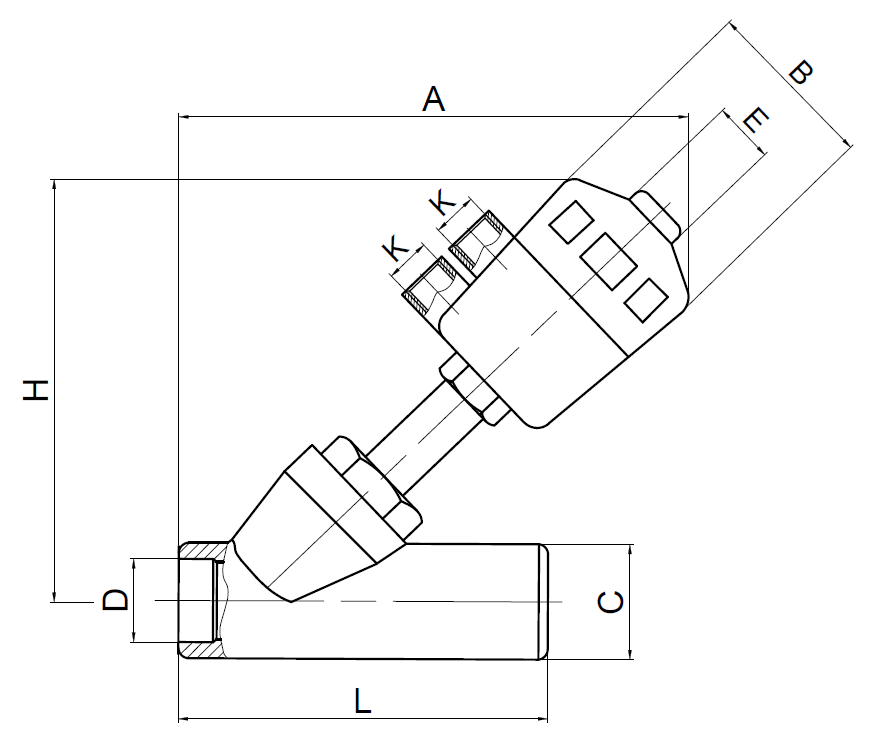

Тип присоединения - под приварку

ASTA_R12p_privar

DN, мм	Привод, мм	L, мм	Н, мм	А, мм	В, мм	С, мм	D, мм	Е, мм	K	Масса, кг
15	ø50	100	149	174	64	19	16	М26х1,5	1/4’’	0,9
20	ø50	120	151	182	64	23	20			1,1
25	ø63	140	184	210	80	29	26			1,8
32	ø80	150	208	240	100	35	32			2,9
40	ø80	170	211	260	100	41	38			3,2
50	ø100	190	285	318	126	53	50	М35х2,0	1/4’’	6,7
65	ø100	230	300	347	126	70	66			8,7
80	ø125	250	340	385	158	85	80			11,5
100	ø125	280	365	400	158	104	100			15,9

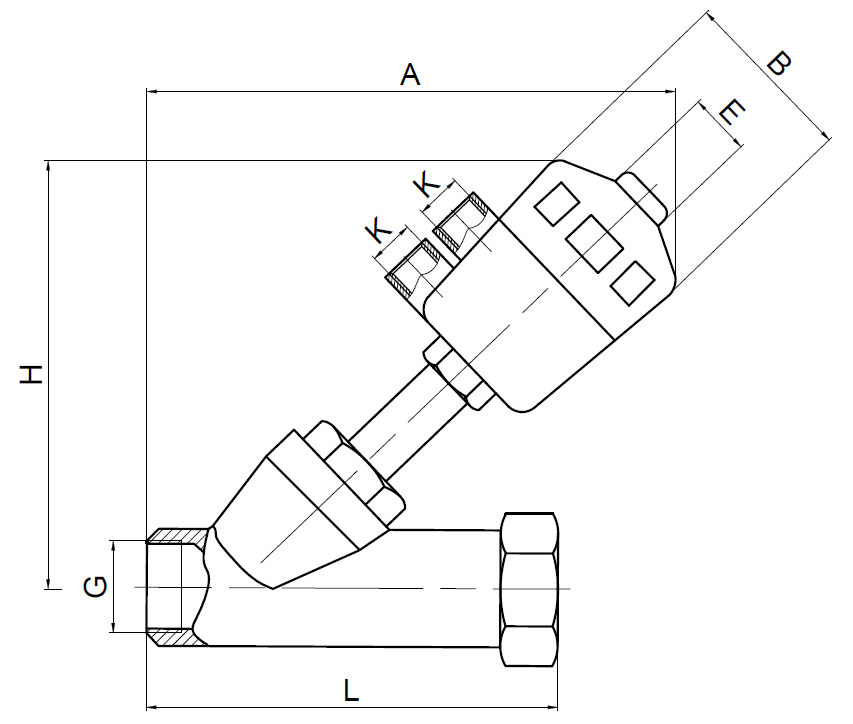

Тип присоединения - резьбовой

ASTA_R12p_rezba

DN, мм	Привод, мм	L, мм	Н, мм	А, мм	В, мм	G	Е, мм	K	Масса, кг
15	ø50	85	139	166	64	1/2’’	М26х1,5	1/4’’	1,0
20	ø50	95	145	178	64	3/4’’			1,2
25	ø63	105	177	213	80	1’’			1,9
32	ø80	120	199	241	100	1 1/4’’			3,0
40	ø80	130	205	248	100	1 1/2’’			3,1
50	ø100	150	264	322	126	2’’	М35х2,0	1/4’’	4,5
65	ø100	185	288	346	126	2 1/2’’			8,3
80	ø125	210	331	392	158	3’’			11,4
