Клапан пневматический АСТА серии Р12 (П)

Клапан пневматический АСТА серии Р12 угловой

Назначение

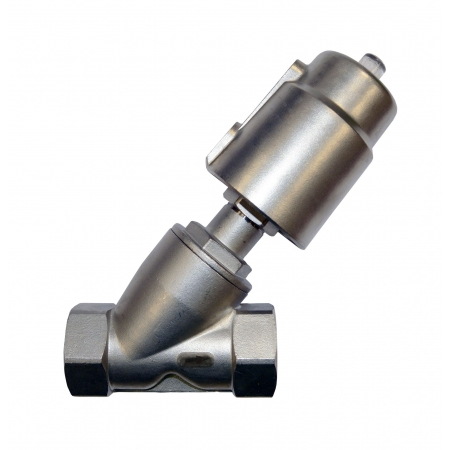

Клапан пневматический АСТА серии Р12 угловой.

Арт: Р12

АСТА Р12 – угловой запорно-регулирующий клапан из нержавеющей стали, управляемый поршневым пневматическим приводом, предназначен для регулирования или перекрытия потока рабочей среды в трубопроводе. Срабатывание клапана происходит за счёт давления сжатого воздуха, подаваемого в пневмопривод, а возврат в исходное положение – за счет силы упругой деформации пружины, сжимающейся при срабатывании клапана. Особенности конструкции Привод из нержавеющей стали увеличивает прочностные характеристики к...Подробнее

В зависимости от размера заказа предоставляются скидки

Особенности конструкции

Привод из нержавеющей стали увеличивает прочностные характеристики конструкции и срок ее эксплуатации
Угловая конструкция корпуса клапана снижает гидравлическое сопротивление
Мягкое уплотнение PTFE обеспечивает полную герметичность по затвору
Двустороннее направление потока: под или на седло
Встроенный индикатор положения
Различные типы присоединения
Использование нержавеющей стали в качестве материала корпуса даёт возможность работы в различных средах и в большом диапазоне рабочих температур при давлении до 16 бар

Опции по запросу:

Электрический датчик положения
Интеллектуальный электропневматический позиционер ИЭП с возможностью программирования и задания требуемых параметров
Электропневматический позиционер ЭП с управлением 4…20 мА и получением обратной связи 4…20 мА
Соленоидный клапан для управления подачей воздуха на привод

Цена по запросу.

Скачать полное описание

Технические характеристики

Номинальный диаметр, DN	15 – 100
Номинальное давление, PN	16
Температура рабочей среды, °С	От - 40°С до 220°С
Рабочая среда	Вода, пар, воздух и другие жидкости и газы, совместимые с материалами конструкции клапана
Максимальная кинематическая вязкость рабочей среды	600 мм²/с
Характеристика регулирования	Линейная (для клапанов DN10, кроме резьбового типа присоединения, - отсечная)
Пропускная способность клапана, Kvs	4,2 – 125 м³/ч
Положение безопасности	Нормально-закрытое / нормально-открытое* / двойного действия*
Направление потока рабочей среды	Под седло (жидкие и газообразные среды)
Направление потока рабочей среды	На седло (газообразные среды)
Класс герметичности	VI по ГОСТ 9544-2015
Тип присоединения	Фланцевый по ГОСТ 33259-2015, под приварку, резьбовой G, tri-clamp*

*- по запросу

Максимальный перепад давления на клапане ΔPmax и значения пропускной способности Kvs для нормально-закрытого клапана

DN, мм		15	20	25	32	40	50	65	80	100
Привод, мм		ø50	ø50	ø63	ø80	ø80	ø100	ø100	ø140	ø140
ΔРmax, бар	Под седло	16	16	16	16	16	16	10	12	-
ΔРmax, бар	На седло	16	16	16	16	16	16	11	16	12
Kvs, м³/ч		4,2	8,5	18	27	38	55	90	110	125

Управляющее давление Рупр (для нормально-закрытого привода, поток – под седло), бар*

DN, мм	Привод, мм	Рупр min, бар	Рупр max, бар
15	50	4,5	10
20	50	4,5
25	63	5,0
32	80	6,0
40	80	6,0
50	100	6,0
65	100	6,0
80	140	5,5
100	140	5,5
*- другие по запросу

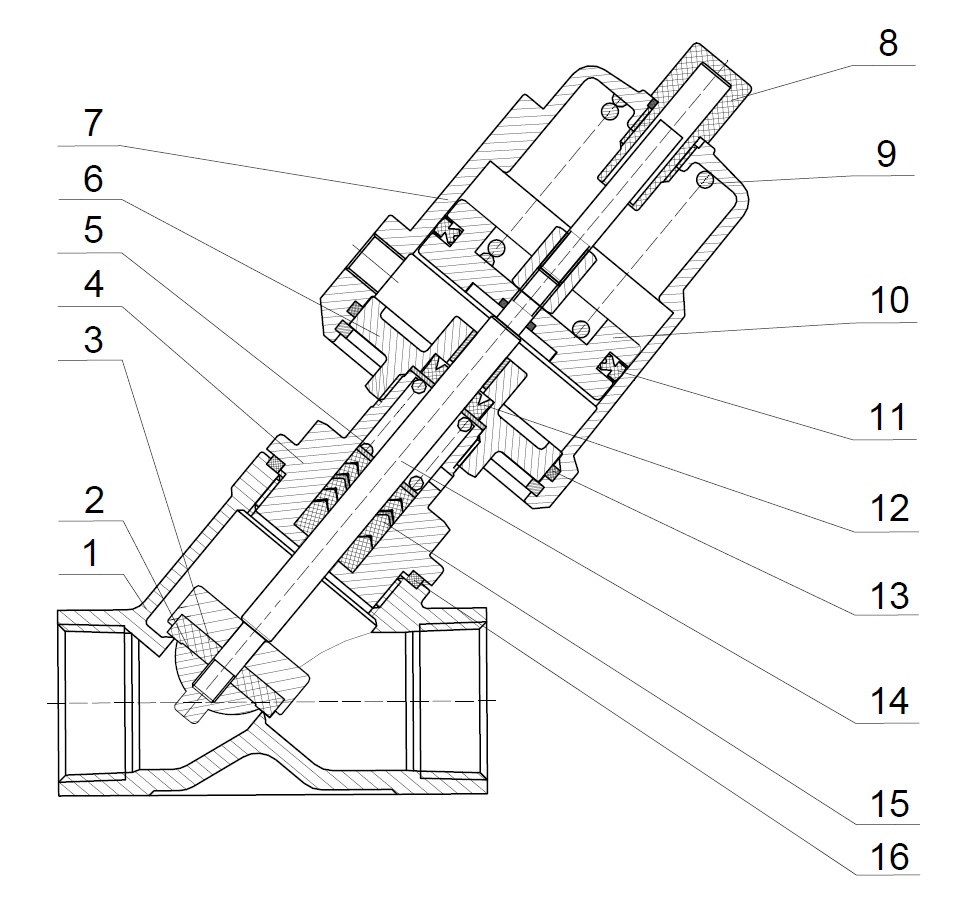

Спецификация материалов

ASTA_R12_spec

№	Наименование	Материал
1	Корпус	Нержавеющая сталь AISI 304/AISI 316*
2	Плунжер	Нержавеющая сталь AISI 304/AISI 316*
3	Уплотнение плунжера	PTFE
4	Крышка клапана	Нержавеющая сталь AISI 304/AISI 316*
5	Пружина	Сталь 12Х18Н10Т
6	Крышка привода	Сталь 10Х18Н9Л
7	Корпус привода	Сталь 10Х18Н9Л
8	Крышка индикатора	Пластик
9	Пружина привода	Сталь 60С2
10	Поршень	Алюминиевый деформируемый сплав АД31
11	Уплотнение поршня	VITON
12	V-образное уплотнение	VITON
13	Уплотнительное кольцо	NBR
14	Шток	Нержавеющая сталь AISI 304/AISI 316*
15	Уплотнение штока	PTFE
16	Уплотнение крышки клапана	PTFE

*- по запросу

Массогабаритные характеристики

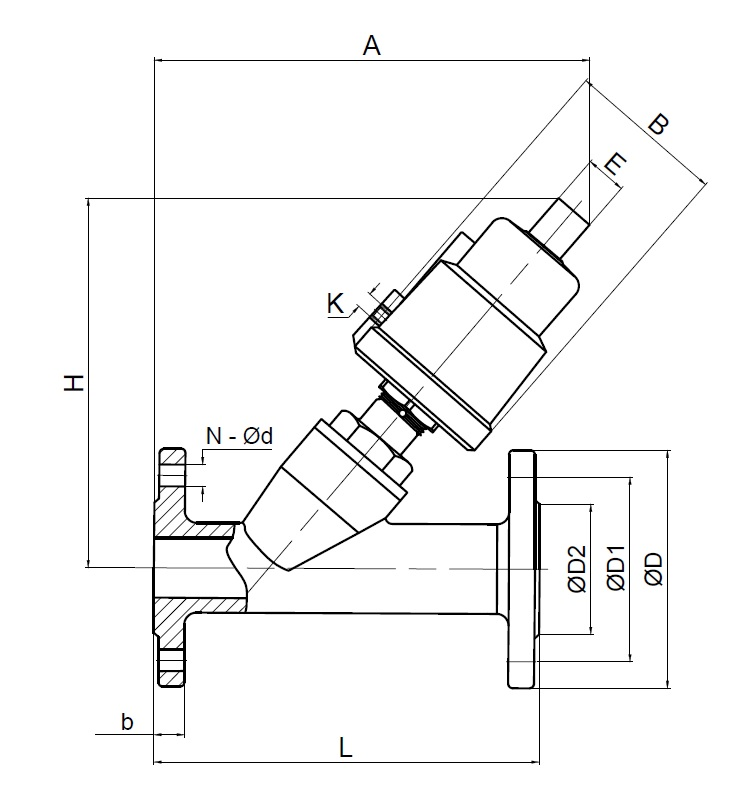

Тип присоединения – фланцевый

ASTA_R12_flang

DN, мм	Привод, мм	L, мм	Н, мм	А, мм	В, мм	D, мм	D1, мм	D2, мм	b, мм	N x ød, мм	Е, мм	K	Маcса, кг
15	ø50	120	160	187	62	95	65	40	14	4х14	G 1/4‘’	1/8’’	2,0
20	ø50	130	162	190	62	105	75	50	14	4х14			2,7
25	ø63	140	185	218	76	115	85	60	14	4х14			3,5
32	ø80	150	199	223	96	135	100	70	16	4х18			5,3
40	ø80	180	201	250	96	145	110	80	16	4х18			6,1
50	ø100	195	253	290	117	160	125	92	16	4х18	М24х1,5	1/4’’	9,3
65	ø100	230	272	325	117	185	145	115	18	4х18			13,3
80	ø140	250	305	355	163	195	160	130	18	8х18			17,7
100	ø140	280	334	385	184	215	180	150	20	8х18			27,5

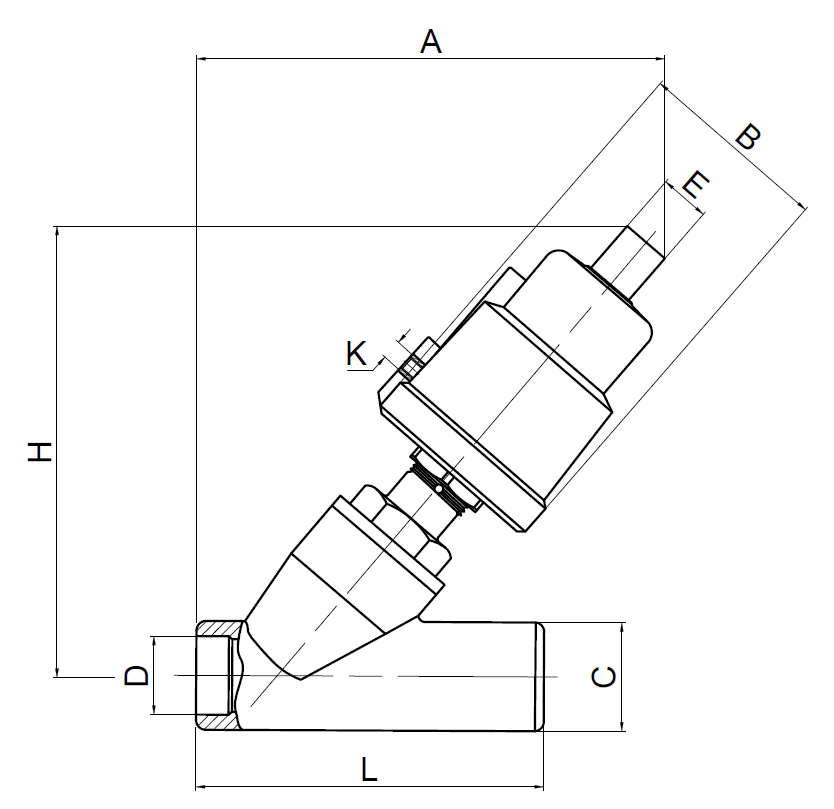

Тип присоединения – под приварку

ASTA_R12_privar_size

DN, мм	Привод, мм	L, мм	Н, мм	А, мм	В, мм	С, мм	D, мм	Е, мм	K	Масса, кг
15	ø50	100	162	175	62	19	16	G 1/4‘’	1/8’’	1,1
20	ø50	120	166	185	62	23	20			1,3
25	ø63	140	200	203	76	29	26			2,0
32	ø80	150	198	222	96	35	32			2,8
40	ø80	170	204	240	96	41	38			3,3
50	ø100	190	254	285	117	53	50	М24х1,5	1/4’’	5,6
65	ø100	230	275	327	117	70	66			8,3
80	ø140	250	310	355	160	85	80			12,3

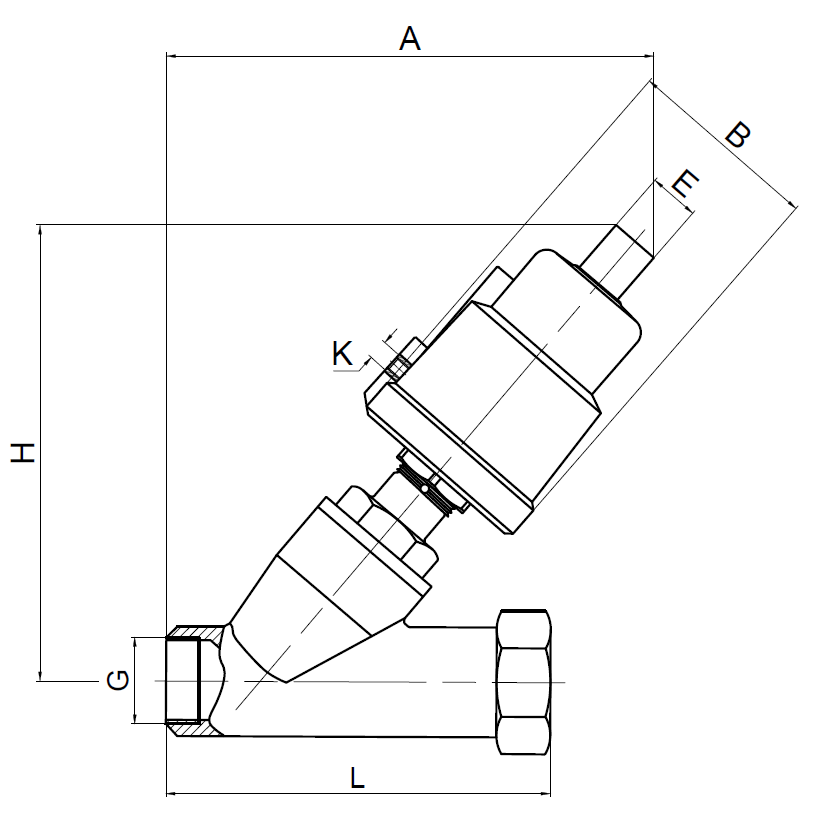

Тип присоединения – резьбовой

ASTA_R12_rezba_size

DN, мм	Привод, мм	L, мм	Н, мм	А, мм	В, мм	G	Е, мм	K	Масса, кг
15	ø50	68	135	136	62	1/2’’	G 1/4‘’	1/8’’	1,1
20	ø50	75	139	144	62	3/4’’			1,2
25	ø63	90	167	168	76	1’’			2,2
32	ø80	115	180	190	96	1 1/4’’			4,3
40	ø80	115	181	193	96	1 1/2’’			3,1
50	ø100	135	246	290	117	2’’	М24х1,5	1/4’’	5,7
65	ø100	185	263	325	117	2 1/2’’			7,3
80	ø140	210	295	360	163	3’’			14,1
