Установка сбора и возврата конденсата АСТА УНКО (Э)

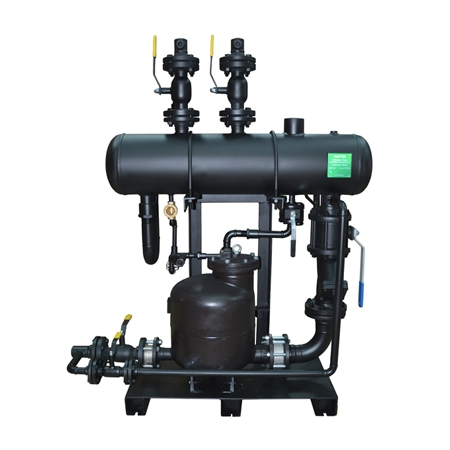

Установка сбора и возврата конденсата АСТА серии УНКО
Назначение
В зависимости от размера заказа предоставляются скидки
Станции сбора и возврата конденсата серии УНКО предназначены для сбора и перекачивания конденсата, в том числе на опасных производтственных объектах. Установка собирается на базе насоса объемного вытеснения, работающего при помощи поплавкового механизма.
Используются преимущественно в областях технологического производства (нефтехимия, пищевая и бумажная промышленность и др.) и на объектах энергетики (ТЭС, паровые котельные, тепловые пункты).
Особенности конструкции
- Различное материальное исполнение установки
- Возможность резервирования конденсатных насосов
(2-х, 3-х насосные установки) - Перекачка агрессивных сред, а также жидкостей из систем под вакуумом
- Различное количество патрубков с диаметрами по выбору клиента
- Возможность установки в местах, удаленных от линий электропередач
- Теплоизолирование установки*
Цена по запросу.
Скачать полное описание
Технические характеристики
|
Номинальный диаметр, DN |
25х25; 40х40; 50х50; 80х50; 100х100 |
|
Управляющее давление, Pупр |
0,5–10 бар |
|
Максимальное давление в ресивере |
0,5 бар – по «открытой схеме» 10 бар – по «закрытой схеме» |
|
Температура рабочей среды, не более |
185°С |
|
Рабочая среда |
Конденсат водяного пара |
|
Минимальная плотность |
800 кг/м3 |
|
Максимальная кинематическая вязкость |
35,2 сСт |
|
Объем жидкости, перекачиваемой за 1 цикл |
16 л – DN 25–50 25 л – DN 80х50 325 л – DN 100 |
|
Тип присоединения |
Фланцевый по ГОСТ 33259-2015, |
|
Монтажное положение |
Горизонтальное |
|
*- по запросу |
|

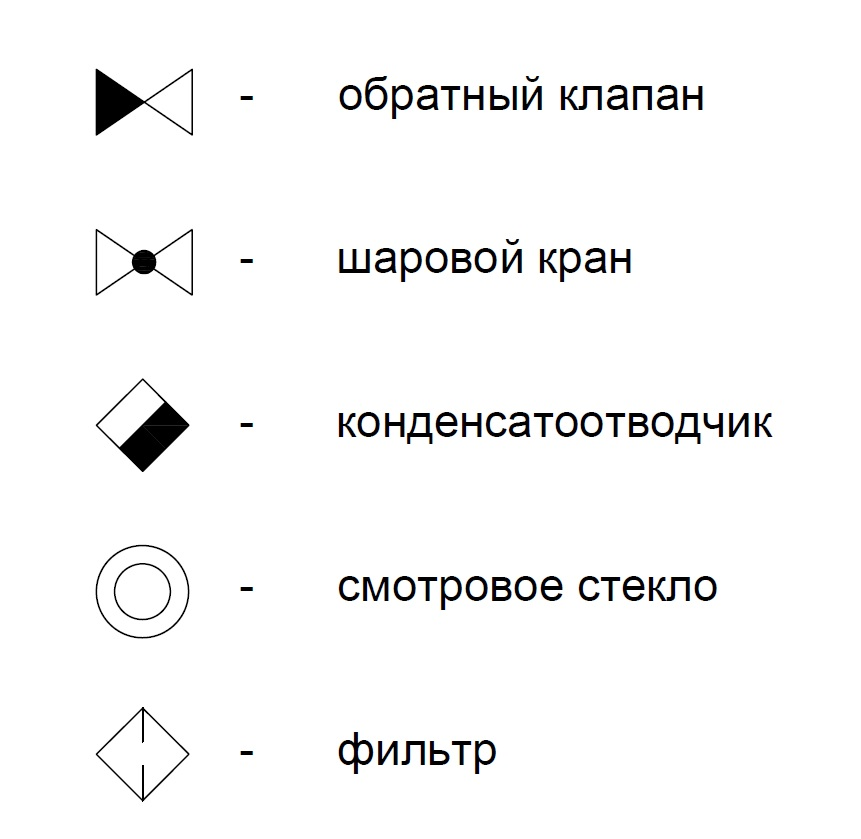

Конструкция установки

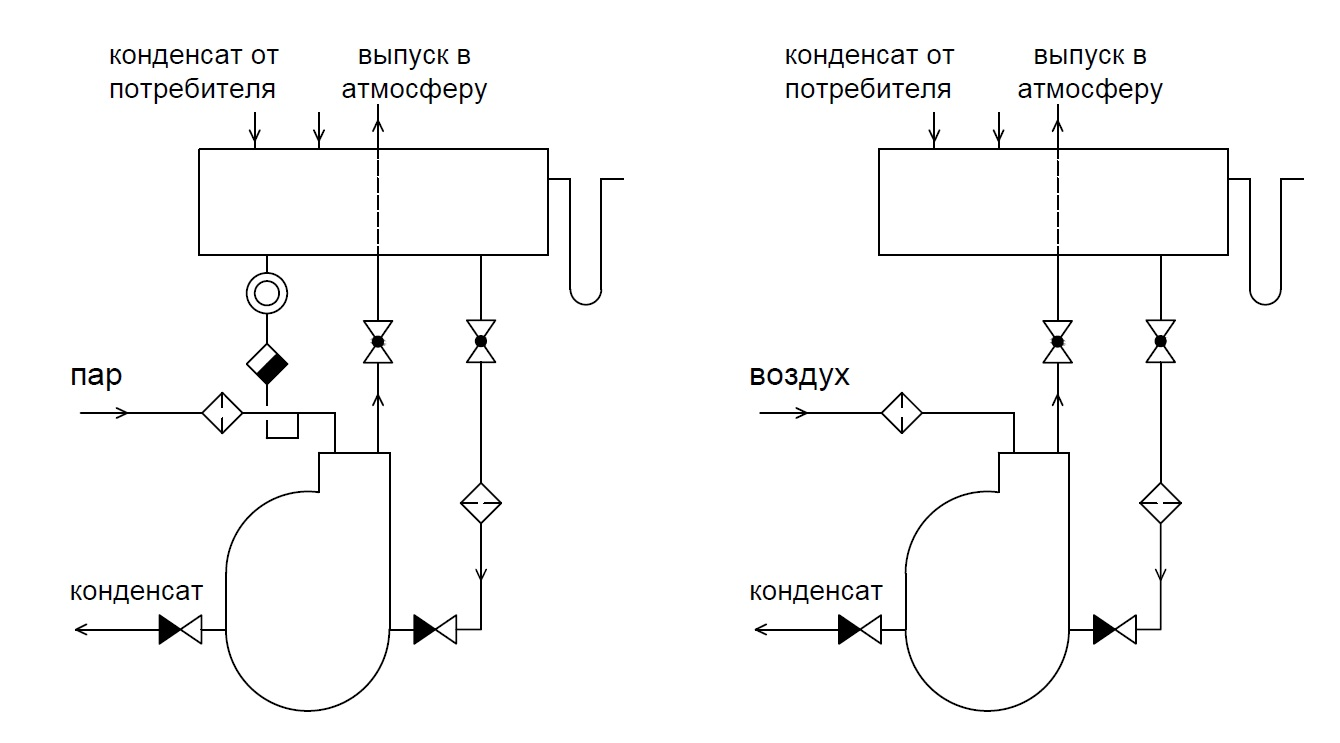

"Открытая" схема установки

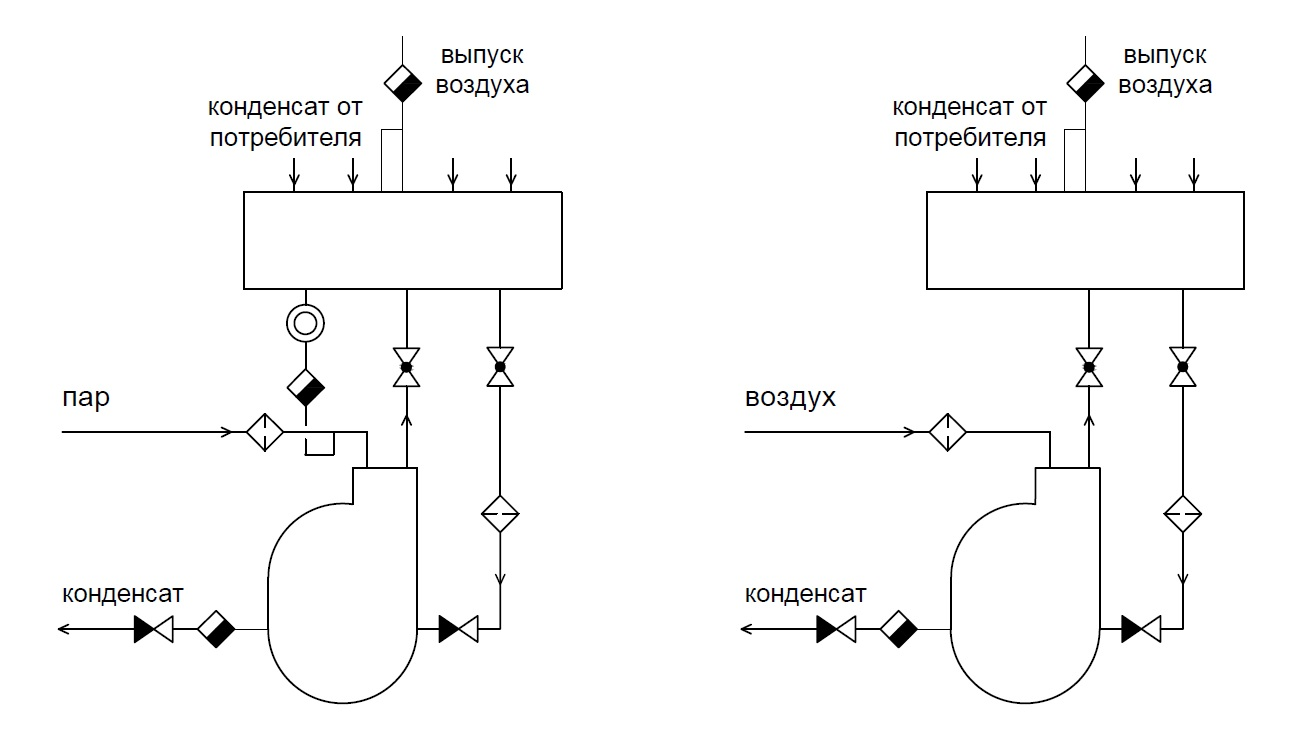

"Закрытая" схема установки

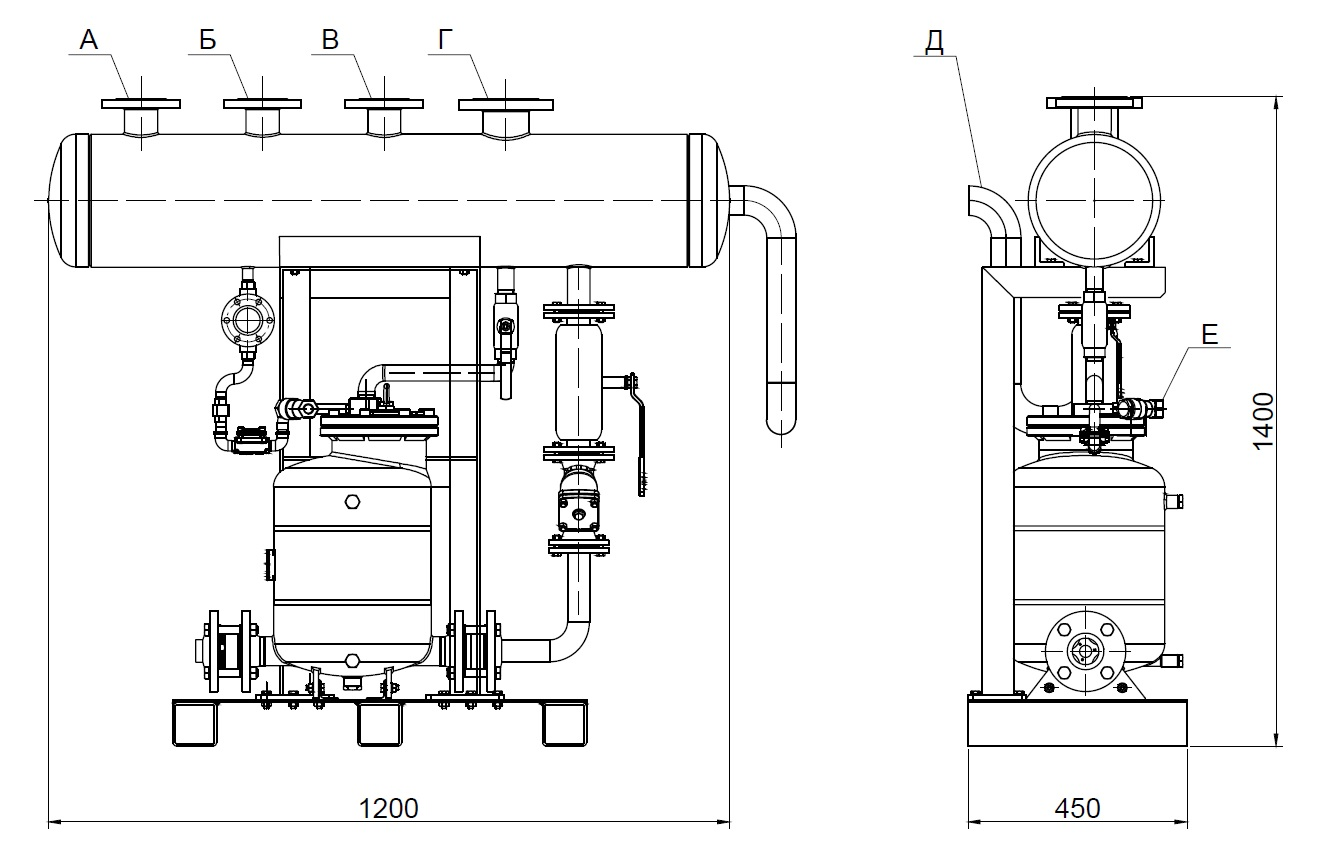

Габаритные характеристики

|
А |
Патрубки входа конденсата |
|
Б |
|
|
В |
|
|
Г |
Атмосферный выходной патрубок |
|
Д |
Переливной трубопровод |
|
Е |
Патрубок подачи |
Маркировка установки
|
|
АСТА |
- |
УНКО |
1 |
3 |
3 |
- |
А |
П |
- |
3 |
DN |
50х80 |
PN |
10 |
T |
250 |
|
Торговая марка |
АСТА |
- |
|
|
|
|
|
|
|
|
|
|
|||||
|
Тип |
УНКО |
||||||||||||||||
|
Количество насосов, шт |
… |
||||||||||||||||
|
Материал корпуса насоса |
|||||||||||||||||
|
Углеродистая сталь |
3 |
||||||||||||||||
|
Нержавеющая сталь |
4 |
||||||||||||||||
|
Тип присоединения патрубков |
|||||||||||||||||
|
Резьбовой (тип резьбы, не указывать для исп. G) |
1 |
||||||||||||||||
|
Фланцевый (исп. уплотнительной поверхности, не указывать для исп. В) |
3 |
||||||||||||||||
|
Под приварку |
4 |
||||||||||||||||
|
Тип схемы |
|||||||||||||||||
|
«Открытая» (ресивер соединен с атмосферой) |
- |
А |
|||||||||||||||
|
«Закрытая» (ресивер под давлением) |
- |
Д |
|||||||||||||||
|
Управляющая среда |
|||||||||||||||||
|
Пар |
П |
||||||||||||||||
|
Воздух |
В |
||||||||||||||||
|
Количество входов в ресивер (патрубков) |
… |
||||||||||||||||
|
Условный диаметр, DN |
… |
||||||||||||||||
|
Условное давление, PN |
… |
||||||||||||||||
|
Максимальная температура рабочей среды, Tmax, °С |
… |
||||||||||||||||
