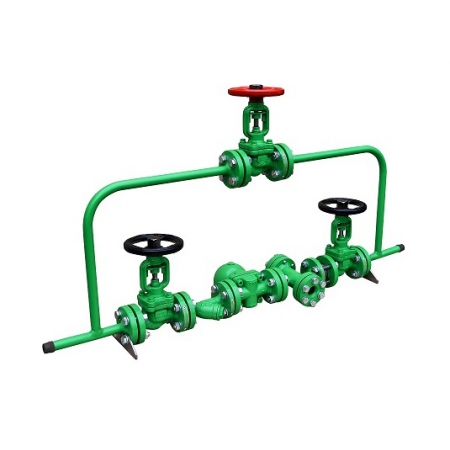

Узел отвода конденсата АСТА серии УОК

Цена по запросу.

 Скачать полное описание

Характерные элементы узла

• конденсатоотводчик для автоматического отвода конденсата
• запорная арматура для перекрытия линии конденсатоотвода
• смотровое стекло для визуального контроля за процессом
• фильтр для очистки рабочей среды в целях защиты оборудования от преждевременного износа
• обратный клапан для предотвращения попадания обратного потока

Основные области применения

• дренаж паропроводов насыщенного и перегретого пара
• отвод конденсата от теплообменных аппаратов и технологического оборудования
• пароспутники, паровые регистры и другое оборудование обогрева

Каждый узел отвода конденсата УОК проектируется в зависимости от индивидуальных особенностей работы конкретной пароконденсатной системы заказчика.

Варианты конструкции

• Пространственная компоновка узла в зависимости от системы заказчика

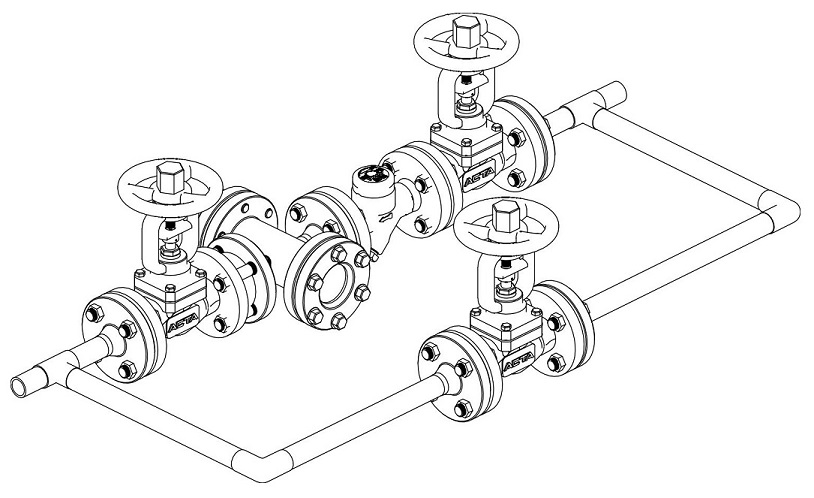

• Байпасная линия с запорно-регулирующим вентилем для проведения ремонтных работ
• Исполнение узла с перекачивающим конденсатоотводчиком или конденсатным насосом
• Конденсатоотводчик с дополнительными опциями в целях сокращения затрат на обслуживание (защита от размораживания, ручная вентиляция конденсатоотводчика, ручное дренирование)
• Комплектация узла с универсальным коннектором, который позволяет расположить конденсатоотводчик в правильном положении на трубопроводе горизонтальной или вертикальной ориентации

Также по запросу заказчика возможна поставка узла на основе:

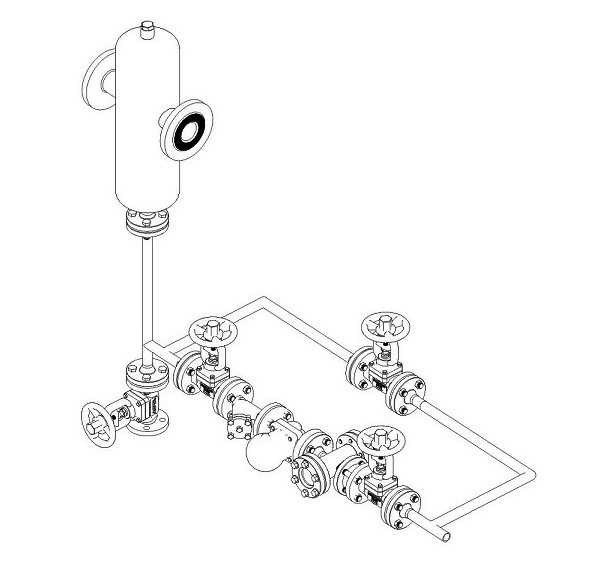

• Сепаратора для осушения насыщенного пара
• Парового коллектора (гребенки) для сбора и распределения пара от котла
• Отделителя пара вторичного вскипания (для теплообменного оборудования) или расширителя продувок (для котлового оборудования) в целях повышения энергоэффективности паровой системы

Подъемного сосуда для вертикальной установки конденсатоотводчика при потоке снизу вверх
