Воздухоотводчик поплавковый АСТА серии ОВП121 и ОВП123

Назначение

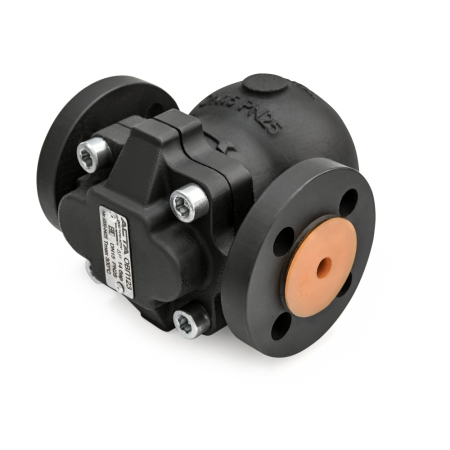

Воздухоотводчик поплавковый АСТА серии ОВП121 и ОВП123.

Арт: ОВП121, ОВП123

АСТА ОВП – механический поплавковый воздухоотводчик, предназначенный для эффективного отвода воздуха из жидкостных систем. Принцип действия основан на разности плотности воздуха и воды. При наполнении корпуса воздухом, полый поплавок опускается на дно корпуса и открывает выпускной клапан для отвода воздуха, а при наполнении водой – закрывает, тем самым предотвращает потерю рабочей среды из системы. Преимущественно применяется для воздухоотвода систем ГВС, ХВС, теплоснабжения и др. Преимуществ...Подробнее

В зависимости от размера заказа предоставляются скидки

АСТА ОВП – механический поплавковый воздухоотводчик, предназначенный для эффективного отвода воздуха из жидкостных систем.

Принцип действия основан на разности плотности воздуха и воды. При наполнении корпуса воздухом, полый поплавок опускается на дно корпуса и открывает выпускной клапан для отвода воздуха, а при наполнении водой – закрывает, тем самым предотвращает потерю рабочей среды из системы.

Преимущественно применяется для воздухоотвода систем ГВС, ХВС, теплоснабжения и др.

Преимущества

Высокая пропускная способность
Широкий диапазон рабочих давлений и температур
Непрерывный отвод воздуха

Цена по запросу.

Скачать полное описание

Технические характеристики

Номинальный диаметр, DN	15 - 20
Номинальное давление PN	25 бар
Максимальное рабочее давление, PMO	14 бар
Максимальная температура рабочей среды, Tmax	300 °С
Рабочая среда	Жидкие невязкие среды, совместимые с материалами конструкции воздухоотводчика
Монтажное положение	Вертикальное
Направление потока	Снизу вверх
Тип присоединения	ОВП121 - Внутренняя резьба G
Тип присоединения	ОВП123 - Фланцевый по ГОСТ 33259-2015

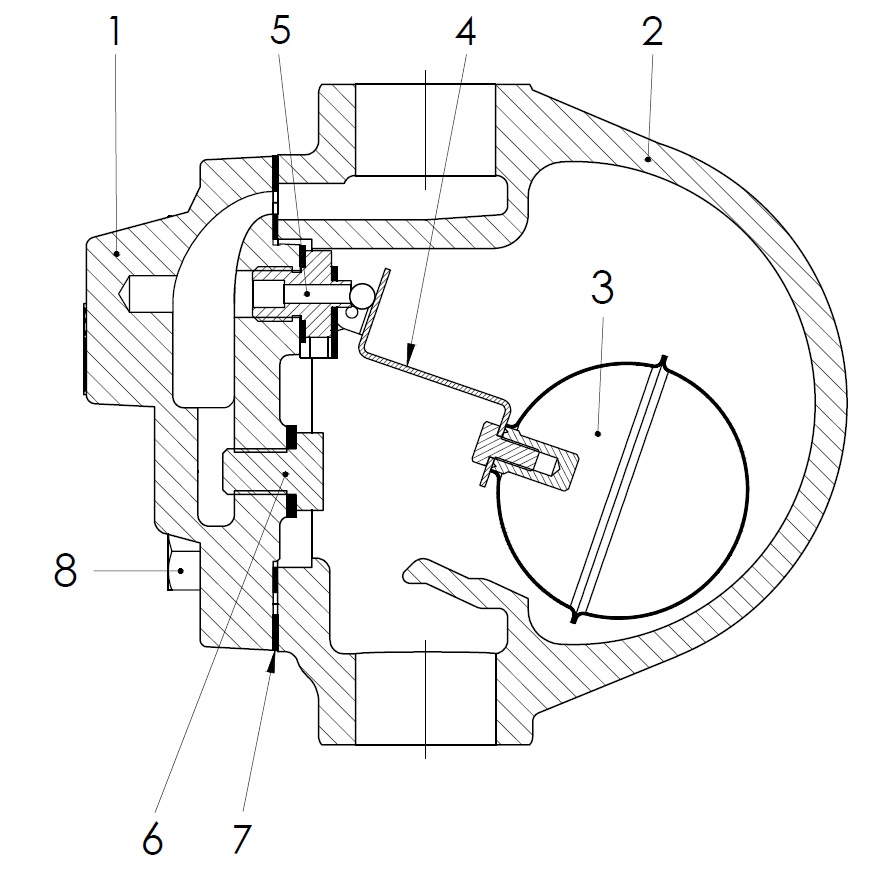

Спецификация материалов

OVP_spec_new

№	Наименование	Материал
1	Крышка	Высокопрочный чугун ВЧ40
2	Корпус	Высокопрочный чугун ВЧ40
3	Поплавок	Нержавеющая сталь 12Х18Н10Т
4	Рычаг поплавка	Нержавеющая сталь 12Х18Н10Т
5	Седло воздухоотводчика	Нержавеющая сталь 20Х13
6	Пробка	Нержавеющая сталь 12Х18Н10Т
7	Прокладка корпуса	Графит
8	Болт	Сталь оцинкованная

Габаритные размеры

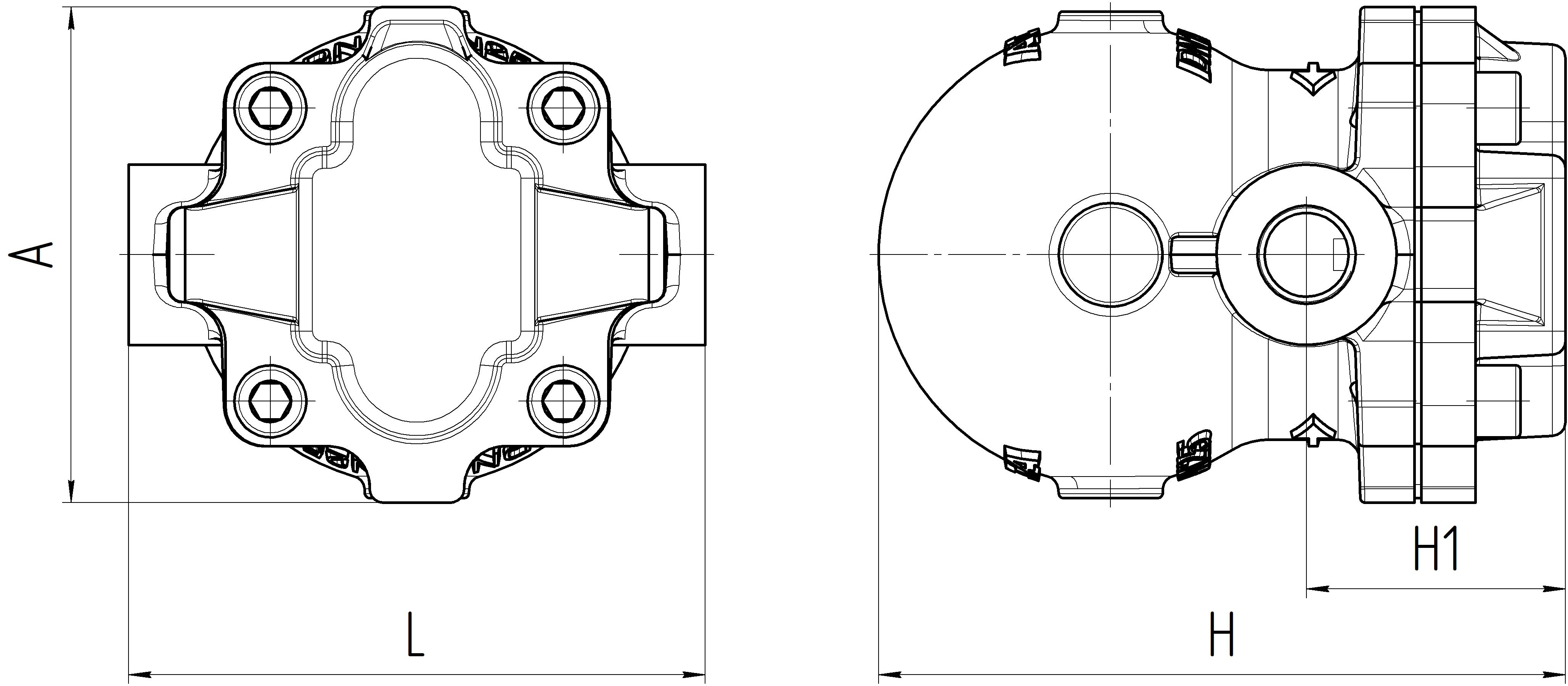

OVP_rezba

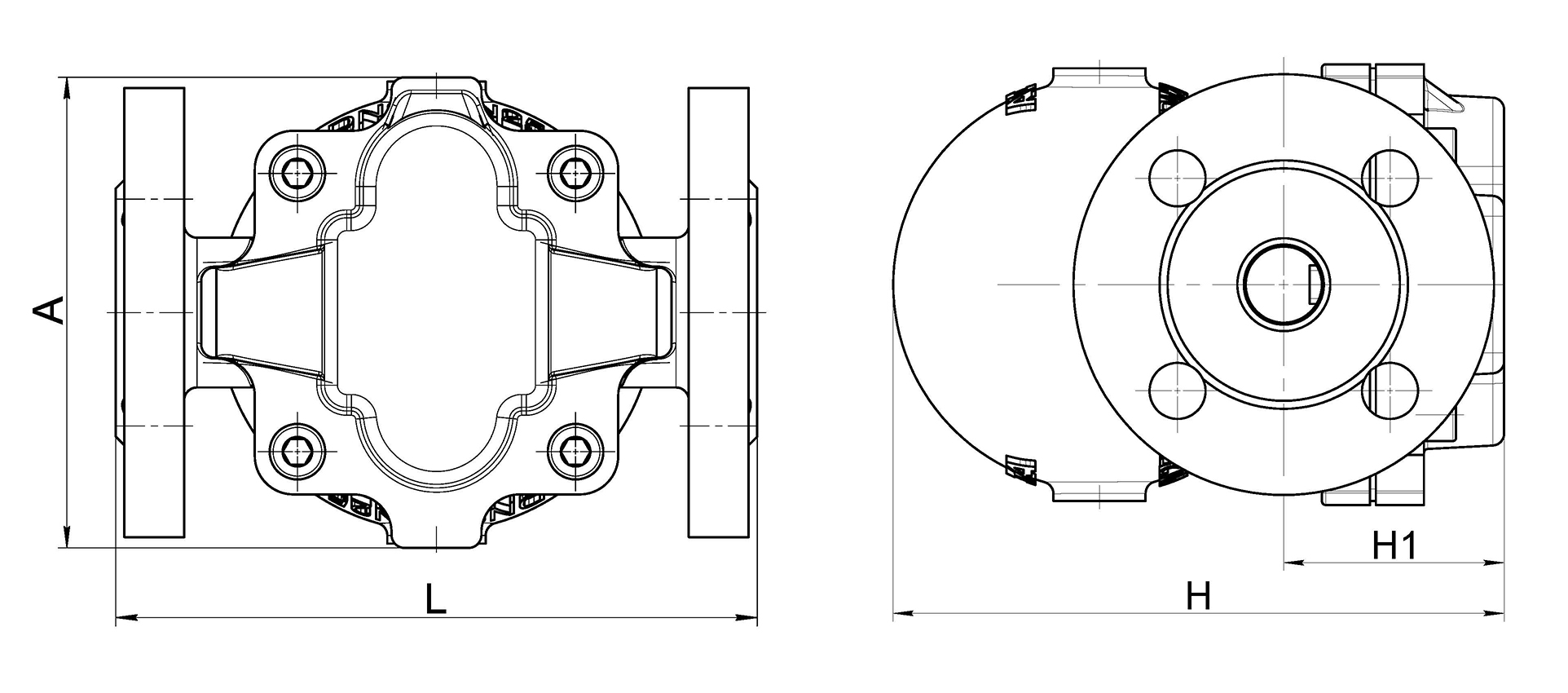

OVP_flanged

Габаритные размеры

ОВП121 (Резьба)
DN	L, мм	Н, мм	Н1, мм	А, мм	Масса, кг
15 (½”)	128	152,5	57,5	110	3,8
20 (¾”)	128	152,5	57,5	110	3,7

ОВП123 (Фланец)
DN	L, мм	Н, мм	Н1, мм	А, мм	Масса, кг
15 (½”)	150	152,5	55	110	4,9
20 (¾”)	150	152,5	55	110	5,2
