Клапан предохранительный из нержавеющей стали П441

Назначение

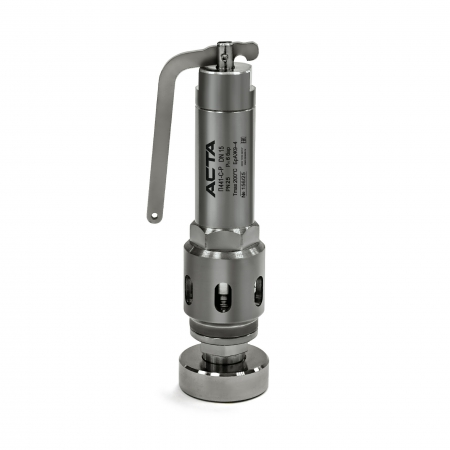

Клапан предохранительный из нержавеющей стали П441.

Арт: П441

Предохранительные клапаны АСТА серии П441 – пропорциональные пружинные клапаны со свободным истечением, предназначенные для автоматической защиты оборудования и трубопроводов от недопустимого превышения давления. Принцип действия основан на разности силы упругой деформации пружины и силы, создаваемой давлением рабочей среды. При превышении давления настройки клапана происходит сброс избытка рабочей среды. Преимущественно используются в составе компрессорного оборудования, а также в других тех...Подробнее

В зависимости от размера заказа предоставляются скидки

Принцип действия основан на разности силы упругой деформации пружины и силы, создаваемой давлением рабочей среды. При превышении давления настройки клапана происходит сброс избытка рабочей среды.

Преимущественно используются в составе компрессорного оборудования, а также в других технологических процессах, связанных с поддержанием безопасного уровня давления газов.

Особенности конструкции:

- Негазоплотное исполнение
- Принудительный подрыв рычагом/ без подрыва
- Мягкое уплотнение затвора Силиконовая резина (до 6 бар), мягкое уплотнение затвора PTFE (до 25 бар) или уплотнение затвора «металл-металл» (по запросу)

Скачать полное описание

Технические характеристики

Модель		П441
Номинальный диаметр, DN		15-25(1/2” – 1”)
Номинальное давление, PN		25 бар
Температура рабочей среды	М-М*	от -60 °С до 250 °С
	PTFE*	от -60 °С до 200 °С
	C	от -50 °С до 200 °С
Рабочая среда	М-М*	Воздух, инертные и неядовитые газы. Допускается использование на воду и другие неагрессивные жидкие среды.
	PTFE*
	C
Давление настройки	0,5-25 бар
Тип присоединения	Резьбовой R (Наружная)
Класс герметичности	«А» по ГОСТ 9544-2015

* - по запросу

Расчетные параметры:

DNxDN	R”	Диаметр седла, D,мм	Площадь седла, А,мм²
15x15	½”	13	63
20x20	¾”	19	101
25x25	1”	25	129

Пропускная способность

DN (R”)	15 х 15 (1/2”)		20 х 20 (3/4”)		25 х 25 (1”)
Р, бар	I	II	I	II	I	II
0,5	20	541	44	1070	76	2009
1	28	692	60	1478	103	2561
2	43	978	91	2090	157	3622
3	57	1198	122	2560	212	4435
4	72	1383	153	2956	266	5122
5	86	1546	185	3304	320	5726
6	101	1694	216	3620	374	6272
7	116	-	247	-	428	-
8	130	-	278	-	482	-
9	145	-	309	-	536	-
10	159	-	341	-	590	-
11	174	-	372	-	645	-
12	189	-	403	-	699	-
13	203	-	434	-	753	-
14	218	-	466	-	807	-
15	233	-	497	-	861	-
16	247	-	528	-	915	-
17	262	-	559	-	969	-
18	276	-	591	-	1023	-
19	291	-	622	-	1077	-
20	306	-	653	-	1132	-
21	321	-	684	-	1186	-
22	336	-	715	-	1240	-
23	351	-	-	-	1294	-
24	366	-	-	-	1348	-
25	380	-	-	-	1402	-
I – воздух, кг/ч; II – вода, кг/ч

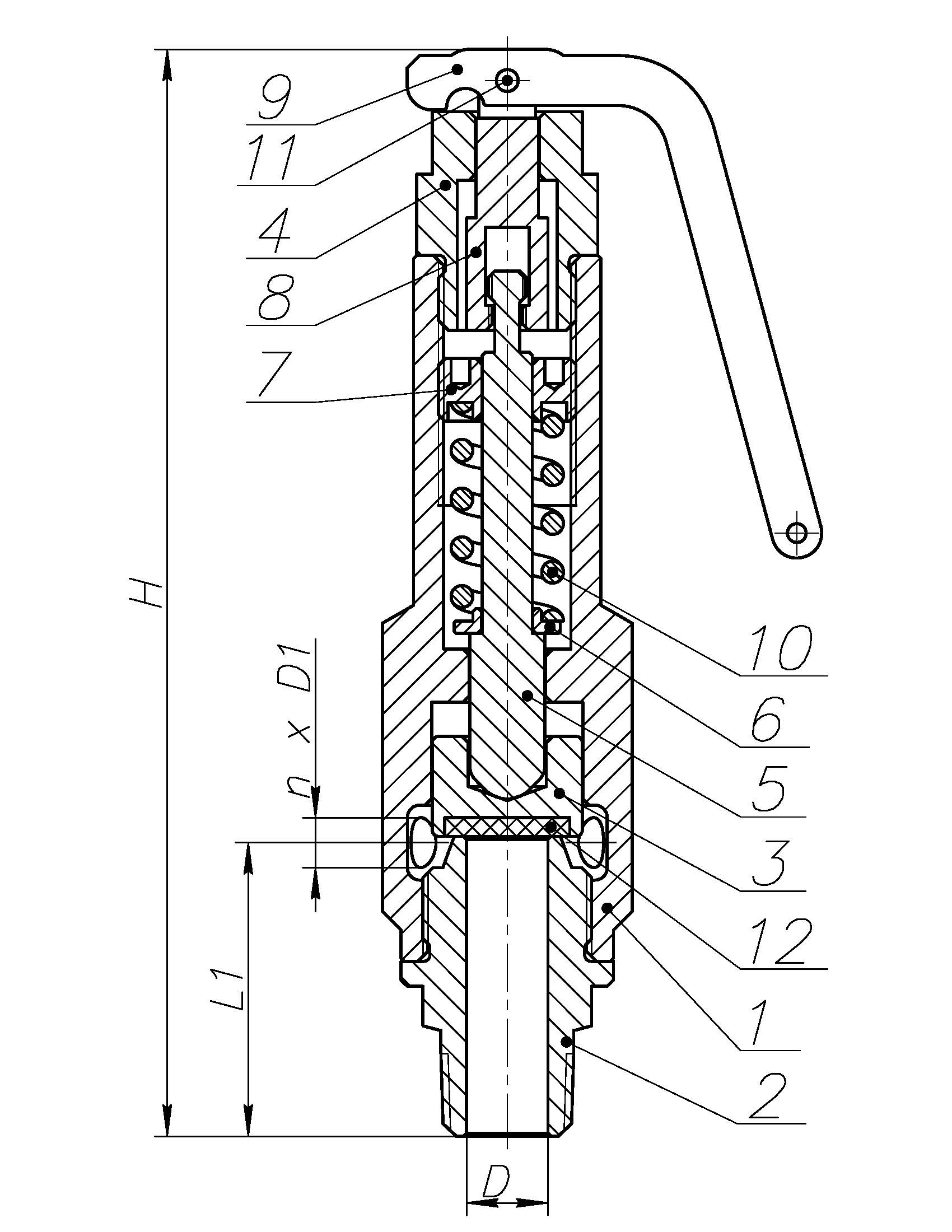

Спецификация материалов:

№	Наименование	Материал
1	Корпус	Нержавеющая сталь 12Х18Н10Т
2	Седло	Нержавеющая сталь 12Х18Н10Т
3	Плунжер	Нержавеющая сталь 12Х18Н10Т
4	Колпак	Нержавеющая сталь 12Х18Н10Т
5	Шток	Нержавеющая сталь 12Х18Н10Т
6	Тарелка	Нержавеющая сталь 12Х18Н10Т
7	Гайка регулировочная	Нержавеющая сталь 12Х18Н10Т
8	Втулка подрыва	Нержавеющая сталь 12Х18Н10Т
9	Рычаг подрыва	Нержавеющая сталь 12Х18Н10Т
10	Пружина сжатия	Нержавеющая сталь AISI 304
11	Штифт	Нержавеющая сталь AISI 304
12	Шайба	Пентасил 6747
