Клапан АСТА П02 D80×125 предохранительный полноподъемный

Клапан АСТА П02 D125×200 предохранительный полноподъемный

Клапан АСТА П02 D100×150 предохранительный полноподъемный

Назначение

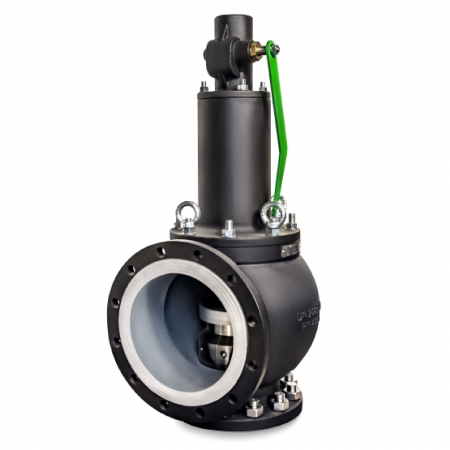

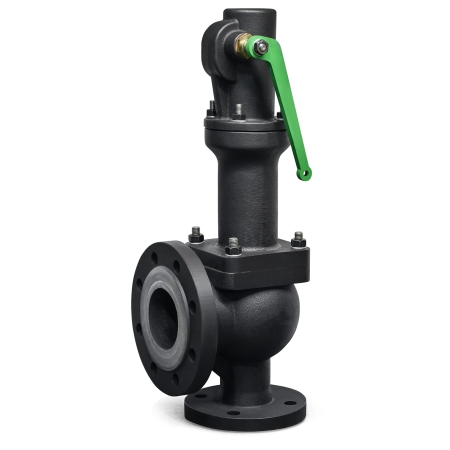

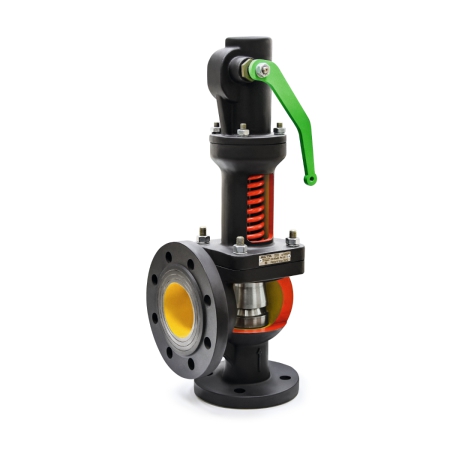

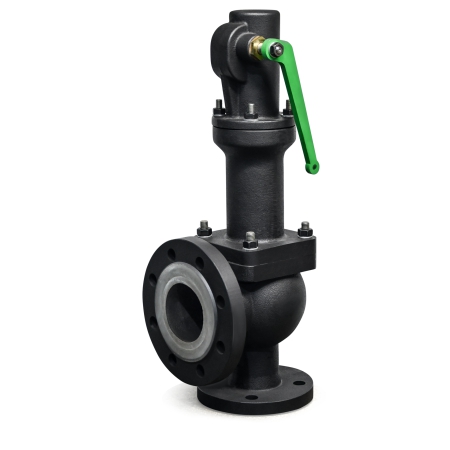

Клапан АСТА П02 D100×150 предохранительный полноподъемный.

Арт: АСТА П02 D100×150 предохранительный полноподъемный

Клапан АСТА П02 D100×150 предохранительный полноподъемный используется в системах пароснабжения, а также на перегретой воде в теплоснабжении. Клапан АСТА П02 D100×150 предохранительный полноподъемный основные свойства: Полноподъёмная конструкция Возможность настройки давления начала открытия в диапазоне от 0,45 бар до 16 бар (до DN100x150) Корпус из серого чугуна PN16. Клапан АСТА П02 D100×150 предохранительный полноподъемный характеристики Опции: полностью из нержавеющей стали Применение: во...Подробнее

В зависимости от размера заказа предоставляются скидки

Полноподъёмная конструкция
Возможность настройки давления начала открытия в диапазоне от 0,45 бар до 16 бар (до DN100x150)
Корпус из серого чугуна PN16.

Клапан АСТА П02 D100×150 предохранительный полноподъемный характеристики

Опции:	полностью из нержавеющей стали
Применение:	вода в системах теплоснабжения
Исполнения:
Типоразмеры:	DN20x32 – DN150x250
Присоединение:	Фланцы по ГОСТ 12815 исп.1 PN16
Установка:	Корпус вертикально, вход через патрубок снизу, сброс среды через боковой патрубок. В случае подъёма отводящего трубопровода, необходимо организовать дополнительный дренаж через специальное отверстие в корпусе клапана. См. инструкцию по монтажу и эксплуатации.

DN	Диапазоны давлений, бар
20 х 32	0,45…0,68; 0,66…1; 0,95…1,4; 1,3…1,9; 1,8…2,6; 2,5…3,6; 3,5…5; 4,8…6,3; 6…8; 7,5…10; 9,5…12,5; 12…16
25 х 40	0,45…0,68; 0,66…1; 0,95…1,4; 1,3…1,9; 1,8…2,6; 2,5…3,6; 3,5…5; 4,8…6,3; 6…8; 7,5…10; 9,5…12,5; 12…16
32 х 50	0,45…0,68; 0,66…1; 0,95…1,4; 1,3…1,9; 1,8…2,6; 2,5…3,6; 3,5…5; 4,8…6,3; 6…8; 7,5…10; 9,5…12,5; 12…16
40 х 65	0,45…0,68; 0,66…1; 0,95…1,4; 1,3…1,9; 1,8…2,6; 2,5…3,6; 3,5…5; 4,8…6,3; 6…8; 7,5…10; 9,5…12,5; 12…16
50 х 80	0,45…0,68; 0,66…1; 0,95…1,4; 1,3…1,9; 1,8…2,6; 2,5…3,6; 3,5…5; 4,8…6,3; 6…8; 7,5…10; 9,5…12,5; 12…16
65 x 100	0,45…0,68; 0,66…1; 0,95…1,4; 1,3…1,9; 1,8…2,6; 2,5…3,6; 3,5…5; 4,8…6,3; 6…8; 7,5…10; 9,5…12,5; 12…16
80 х 125	0,45…0,68; 0,66…1; 0,95…1,4; 1,3…1,9; 1,8…2,6; 2,5…3,6; 3,5…5; 4,8…6,3; 6…8; 7,5…10; 9,5…12,5; 12…16
100 х 150	0,45…0,68; 0,66…1; 0,95…1,4; 1,3…1,9; 1,8…2,6; 2,5…3,6; 3,5…5; 4,8…6,3; 6…8; 7,5…10; 9,5…12,5; 12…16
125 х 200	0,45…0,68; 0,66…1; 0,95…1,4; 1,3…1,9; 1,8…2,6; 2,5…3,6; 3,5…5; 4,8…6,3; 6…8; 7,5…10; 9,5…12,5;
150 x 250	0,45…0,68; 0,66…1; 0,95…1,4; 1,3…1,9; 1,8…2,6; 2,5…3,6; 3,5…5; 4,8…6,3; 6…8; 7,5…10;

В тех случаях, когда требуемое давление начала открытия находится на границе соседних диапазонов, необходимо использовать пружину с более высоким диапазоном давлений.

Коэффициент истечения

Тип клапана	DN	Исполнение клапана
		α для пара и газов		С ограниченным ходом
		b1=0, (р≤1,) или b1=10% 1,0<р≤1,	b1=10% р>1,	α,жидкости			α для пара и газов
				b1=10%		b1=25%	b1=10%
				р≤6,	р>6,
АСТА П02	20х32 До 150х250	0,72	0,78	0,01	0,28	0,28	0,36

Габаритные размеры

DN	Седло		D1	D2	S1	S2	H	Дренаж	Давление начала срабатывания		масса
d1xd2	d0	A	D1	D2	S1	S2	H	E	мин	макс1	кг
d1xd2	мм	мм2	PN16	PN10	мм			E	бар		кг
20 х 32	16	201	105	140	85	95	345	G1/4"	0,45	16	7,5
25 х 40	20	314	115	150	95	105	395	G1/4"	0,45	16	9,0
32 х 50	25	491	140	165	100	110	420	G1/4"	0,45	16	13,0
40 х 65	32	804	150	185	115	130	495	G1/4"	0,45	16	19,0
50 х 80	40	1257	165	200	125	145	550	G1/4"	0,45	16	25,0
65 x 100	50	1964	185	220	140	150	660	G3/8"	0,45	16	37,0
80 х 125	63	3117	200	250	155	170	710	G3/8"	0,45	16	52,0
100 х 150	77	4657	220	285	175	180	810	G3/8"	0,45	16	77,0
125 х 200	93	6793	250	340	215	220	860	G3/8"	0,45	12,5	90,0
150 x250	110	9503	285	395	225	245	1000	G3/8"	0,45	10	140,0

Артикул:

АСТА П02 D100×150 предохранительный полноподъемный

Производитель:

АСТА

ДУ (DN):

100×150

Тип присоединения:

Ф/Ф

Срок службы:

10 лет

Давление, бар:

Материал:
