Регулирующий клапан АСТА Р10 015 4Л 220В СТ 0,25кН 2-х ходовой
Регулирующий клапан АСТА Р10 020 6Л 220В СТ 0,25кН 2-х ходовой
Регулирующий клапан АСТА Р10 015 4Л 220В СТ 0,8кН 2-х ходовой
Регулирующий клапан АСТА Р10 015 4Л 220В СТ 0,8кН 2-х ходовой
Назначение
Регулирующий клапан АСТА Р10 015 4Л 220В СТ 0,8кН 2-х ходовой.
Арт: АСТА Р10 015 4Л 220В СТ 0,8кН 2-х ходовой
Регулирующий клапан АСТА Р10 015 4Л 220В СТ 0,8кН 2-х ходовой – односедельный, двухходовой прямоходный регулирующий клапан. Широкий круг применений позволяет использовать для большинства технологических сред, таких как холодная и перегретая вода, сжатый воздух и другие не агрессивные жидкости и газы.
Регулирующий клапан АСТА Р10 015 4Л 220В СТ 0,8кН 2-х ходовой основные свойства.
Регулирующий клапан АСТА Р10 015 4Л 220В СТ 0,8кН 2-х ходовой могут комплектоваться:
...Подробнее В зависимости от размера заказа предоставляются скидки
Регулирующий клапан АСТА Р10 015 4Л 220В СТ 0,8кН 2-х ходовой – односедельный, двухходовой прямоходный регулирующий клапан. Широкий круг применений позволяет использовать для большинства технологических сред, таких как холодная и перегретая вода, сжатый воздух и другие не агрессивные жидкости и газы.
Регулирующий клапан АСТА Р10 015 4Л 220В СТ 0,8кН 2-х ходовой основные свойства.
Регулирующий клапан АСТА Р10 015 4Л 220В СТ 0,8кН 2-х ходовой основные свойства.
Регулирующий клапан АСТА Р10 015 4Л 220В СТ 0,8кН 2-х ходовой могут комплектоваться:
- электрическими приводами с 3-х позиционным или аналоговым управляющими сигналами 4…20 мА (0–10В);

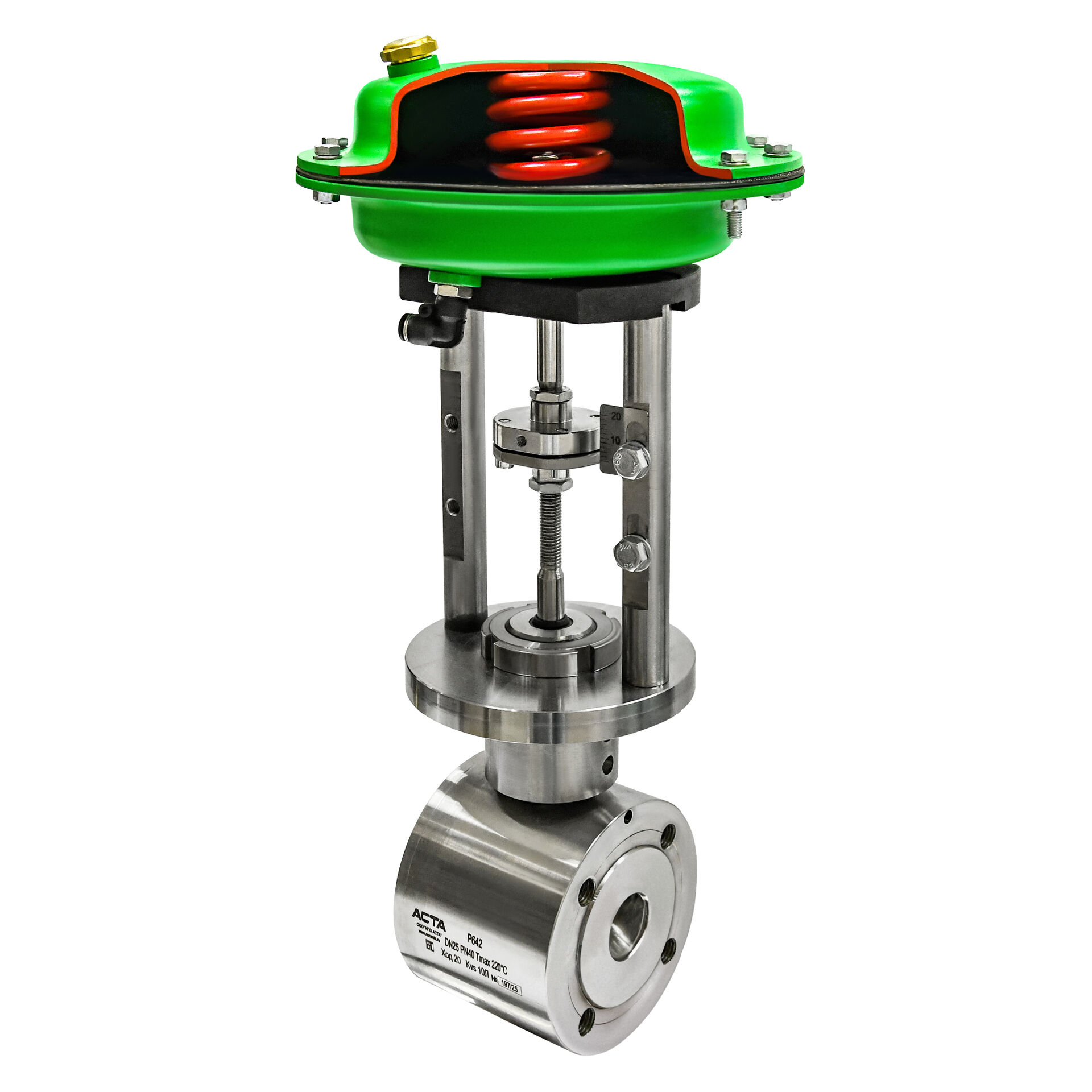

- пневматическими приводами: нормально-закрытыми или нормально-открытыми.
Доступна установка электро-пневматических позиционеров со стандартным управлением 4…20 мА, а так же с дополнительными опциями (ручной дублер, обратная связь, протокол HART, PROFIBUS, взрывозащита и др.) по запросу.
| Рабочая среда: | Холодная, горячая или перегретая вода, сжатый воздух, другие среды совместимые с конструкцией клапана. |
| Исполнения: | Р10 – односедельный. |
| Типоразмеры: | G1/2" – G2" |
| Присоединение: | Внутренняя резьба по ISO 228/1 |
| Рекомендации по подбору: | не рекомендуется подбирать типоразмер клапана по диаметру трубопровода, используйте значение Kvs или консультируйтесь со специалистами. |
| Технические характеристики: | Давление условное: PN16 |
| Температура окружающей среды: | -10 °C ...+70 °C |
Спецификация материалов
| № | Наименование | Материал |
| 1 | Корпус | Латунь |
| 2 | Плунжер | Латунь |
| 3 | Шток |
Нержавеющая сталь |
Габаритные размеры клапанов
| DN15 | DN20 | DN25 | DN32 | DN40 | DN50 |
|
|
15 |
|
|||
Условная пропускная способность kvs, м3/ч
| DN |
|
15 | 20 | 25 | 32 | 40 | 50 |
| Kvs, м3/ч |
|
3 | 6 | 9 | 14 | 19 | 25 |
| DN | 15 | 20 | 25 | 32 | 40 | 50 |
| Присоединение | G1/2" | G3/4" | G1" | G1 1/4" | G1 1/2" | G2" |
| L, мм. | 80 | 80 | 90 | 110 | 110 | 150 |
| H, мм. | 155 | 155 | 160 | 165 | 165 |
185 |
Маркировка АСТА Р10
|
Маркировка клапана |
АСТА | Р10 | - | 15 | - | 3 | Р | - | СТ | - | 16 | - | 06 | - | 160 | - | Р |
| Марка клапана | АСТА |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
| Тип клапана | Р10 | ||||||||||||||||
| Уплотнение по штоку | |||||||||||||||||
| Условный диаметр (DN), мм | - | … | |||||||||||||||
| Условная пропускная способность (Kvs), м3/ч | - | … | |||||||||||||||
| Пропускная характеристика | |||||||||||||||||
| Отсечная | О | ||||||||||||||||
| Линейная | Л | ||||||||||||||||
| Равнопроцентная | Р | ||||||||||||||||
| Тип плунжера | |||||||||||||||||
| Параболический(регулирующий), отсечной (по умолчанию) | - | СТ | |||||||||||||||
| Параболический(регулирующий), отсечной с мягким уплотнением (PTFE/ Gr), температура до +150 °C | - | М | |||||||||||||||
| Разгруженный | - | р | |||||||||||||||
| Условное давление (PN), бар |
|
|
- | … | |||||||||||||
| Материал корпуса |
|
|
|
|
|||||||||||||
| Латунь |
|
|
|
|
- | 06 | |||||||||||
| Температурное исполнение клапана, °С |
|
|
|
|
|
|
- | … | |||||||||
| Тип присоединения |
|
|
|
|
|
|
|
|
|||||||||
| Резьбовое |
|
|
|
|
|
|
|
|
- | Р | |||||||
Артикул: АСТА Р10 015 4Л 220В СТ 0,8кН 2-х ходовой
Производитель: АСТА
ДУ (DN): 15
Тип присоединения: P/P
Срок службы: 10 лет
Исполнение: Односедельный
Давление, бар: 6
Материал: Латунь
Пропускная способность (Kvs), м3/ч: 4
