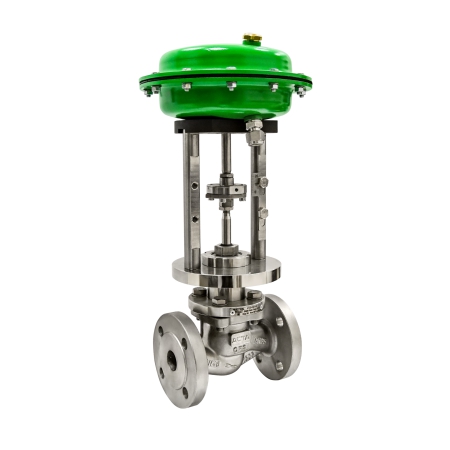

Регулирующий клапан АСТА Р12 050 52,8 O M С/ПП50 (НЗ) пневматический

Регулирующий клапан АСТА Р12 050 52,8 O M С/ПП50 (НЗ) пневматический – клапан пневматический, предназначен для отсечения или регулирования потока в трубопроводе. Для регулирования используется клапаны с плунжером специального профиля, и установленным электропневматическим позиционером.

Регулирующий клапан АСТА Р12 050 52,8 O M С/ПП50 (НЗ) пневматический имеет два варианта исполнения позиционеров:
ЭП – электропневматический позиционер с управлением 4…20 мА и получением обратной связи 4…20 мА
ИЭП – интеллектуальный электропневматический позиционер с возможностью программирования и задания требуемых параметров

Регулирующий клапан АСТА Р12 050 52,8 O M С/ПП50 (НЗ) пневматический технические характеристики

РАБОЧАЯ СРЕДА:	Вода, пар сжатый воздух, азот и другие невязкие жидкости и газы, совместимые с материалами клапана.
ТИПОРАЗМЕРЫ:	DN10-100.
ТЕМПЕРАТУРЫ:	-10°С до +180°С
ВЯЗКОСТЬ:	Максимально 600 мм2/с.
ДАВЛЕНИЕ:	Максимально 16 бар.
ИСПОЛНЕНИЕ ПРИВОДА:	Нормально-закрытые, нормально-открытые, двойного действия, с позиционером для пропорционального управления. Возможно исполнение с электроприводом и ручным управлением.
УПРАВЛЯЮЩЕЕ ДАВЛЕНИЕ:	3-8 бар.
ПРИСОЕДИНЕНИЕ ПРИВОДА:	G 1/8”, 1/4”.
ПРИСОЕДИНЕНИЕ:	Резьбовое присоединение по ISO228 Фланцевое присоединение на DIN 2576 PN16 Под приварку по DIN11850-2 Tri-clamp по ISO 2852-1993

СПЕЦИФИКАЦИЯ МАТЕРИАЛОВ

Поз.	Наименование	Материал
1	Индикатор уровня	Нейлон
2	Привод	Нерж. сталь CF8M
3	Порт подачи управляющего давления	Нержавеющая сталь
4	Шток	Нерж. сталь AISI 316/304
5	Уплотнение штока	PTFE
6	Колпачок	Пластик
7	Пружина	Сталь
8	Поршень	Алюминий Аллой
9	Уплотнение поршня	Витон
10	Уплотнение пружины	Нерж.сталь
11	Присоединительная муфта	Нерж.сталь
12	Уплотнение корпуса	PTFE
13	Седло	PTFE
14	Корпус	Нерж. сталь AISI 316/304

КОЭФФИЦИЕНТ ПРОПУСКНОЙ СПОСОБНОСТИ

DN	10	15	20	25	32	40	50	65	80	100
Kvs, м3/ч	3,8	4,7	9,5	18,1	23,1	32,9	52,8	82,6	127	143

МАКСИМАЛЬНО ПЕРЕКРЫВАЕМОЕ ДАВЛЕНИЕ В БАРАХ ДЛЯ НОРМАЛЬНО-ЗАКРЫТОГО КЛАПАНА С ПОДАЧЕЙ СРЕДЫ ПОД СЕДЛО

Тип привода	Упр.					Размеры
	давление бар	10	15	20	25	32	40	50	65	80	100
40	3-4	13	13	-	-	-	-	-	-	-	-
50	4,5	14	14	14	8	-	-	-	-	-	-
63	5	-	-	-	13	6	5	3	-	-	-
90	3,5-6	-	-	-	16	16	16	16	10	-	-
125	5,5-6	-	-	-	-	-	-	16	9	5	2,5

МАКСИМАЛЬНО ПЕРЕКРЫВАЕМОЕ ДАВЛЕНИЕ В БАРАХ ДЛЯ НОРМАЛЬНО-ЗАКРЫТОГО КЛАПАНА С ПОДАЧЕЙ СРЕДЫ НА СЕДЛО, ПРИВОД ДВОЙНОГО ДЕЙСТВИЯ

Тип привода	Упр.					Размеры
	давление бар	10	15	20	25	32	40	50	65	80	100
40	3-4,5	16	16	-	-	-	-	-	-	-	-
50	3-4,5	16	16	16	16	-	-	-	-	-	-
63	3-7	-	-	-	16	16	16	9	-	-	-
90	2-6	-	-	-	16	16	16	16	10	-	-
125	2-7	-	-	-	-	-	-	16	16	16	-

МАКСИМАЛЬНО ПЕРЕКРЫВАЕМОЕ ДАВЛЕНИЕ В БАРАХ ДЛЯ НОРМАЛЬНО-ЗАКРЫТОГО КЛАПАНА С ПОДАЧЕЙ СРЕДЫ ПОД СЕДЛО, ПРИВОД ДВОЙНОГО ДЕЙСТВИЯ

Тип привода	Упр.					Размеры
	давление бар	10	15	20	25	32	40	50	65	80	100
40	3	16	16	-	-	-	-	-	-	-	-
50	3-6	16	16	16	13	-	-	-	-	-	-
63	3-7,5	-	-	-	16	16	16	8	-	-	-
90	2-7	-	-	-	16	16	16	16	11	-	-
125	2-5	-	-	-	-	-	-	16	16	16	12

 МАКСИМАЛЬНО ПЕРЕКРЫВАЕМОЕ ДАВЛЕНИЕ В БАРАХ ДЛЯ НОРМАЛЬНО-ОТКРЫТОГО КЛАПАНА С ПОДАЧЕЙ СРЕДЫ НА СЕДЛО, ПРИВОД ДВОЙНОГО ДЕЙСТВИЯ

Тип привода	Упр.					Размеры
	давление бар	10	15	20	25	32	40	50	65	80	100
40	3	16	16	-	-	-	-	-	-	-	-
50	3	16	16	16	3	-	-	-	-	-	-
63	4,5	-	-	-	16	14	14	6	-	-	-
90	-	-	-	-	-	-	-	-	-	-	-
125	-	-	-	-	-	-	-	-	-	-	-

МАКСИМАЛЬНО ПЕРЕКРЫВАЕМОЕ ДАВЛЕНИЕ В БАРАХ ДЛЯ НОРМАЛЬНО-ОТКРЫТОГО КЛАПАНА С ПОДАЧЕЙ СРЕДЫ ПОД СЕДЛО, ПРИВОД ДВОЙНОГО ДЕЙСТВИЯ

Тип привода	Давление бар	Размеры
		10	15	20	25	32	40	50	65	80	100
40	2-5	16	16	-	-	-	-	-	-	-	-
50	2-6	16	16	16	13	-	-	-	-	-	-
63	2,5-6	-	-	-	16	13	7	5	-	-	-
90	2,5-6	-	-	-	-	-	16	12	7,5	-	-
125	2,5-7	-	-	-	-	-	-	-	14	12	-

Размер	Привод (мм.)	Q	С	R	К		Резьбовое соединение				Сварное соединение по DIN11850–2
						G	Т	А	L	SW	НА	HL	D	S
DN10	40	1/8"	50,5	27	112	3/8"	12	124	68	27	-	-	-	-
	50	1/8"	60	33	125			135			-	-	-	-
DN15	40	1/8"	50,5	27	112	1/2"	15	124	68	27	118	70	19	1,5
	50	1/8"	60	33	125			135			128
DN20	50	1/8"	60	33	125	3/4"	16	140	75	32	135	82	23	1,5
	50	1/8"	60	33	125			150			150
DN25	63	1/8"	75	41	162	1"	17	172	90	40	175	100	29	1,5
	90	1/8"	106	55	211			216			218
DN32	63	1/8"	75	41	174	11/4"	21	190	116	50	186	125	35	1,5
	90	1/8"	106	55	223			235			232
DN40	63	1/8"	75	41	174	11/2"	21	190	116	56	190	130	41	1,5
	90	1/8"	106	55	223			235			235
	63	1/8"	75	41	183			205			206
DN50	90	1/8"	106	55	232	2"	22	250	138	69	250	155	53	1,5
	125	1/4"	170	85	300			305			307
DN65	90	1/8"	106	55	265	21/2"	26	285	178	85	325	270	70	2
	125	1/4"	170	85	315			327			365
DN80	125	1/4"	170	85	315	3"	27	380	210	100	370	284	85	2

Размер	Привод (мм.)	Q	А	К	L	С	В	∅d	∅D
DN15	40	1/8"	130	115	80	19	27,5	15	34
	50	1/8"	140	126
DN20	50	1/8"	148	126	102	25	43,5	21	50,5
DN25	50	1/8"	165	140	130	32	43,5	27	50,5
	63	1/8"	188	166
DN32	63	1/8"	200	174	146	37	56,5	31	50,5
	90	1/8"	145	223
DN40	63	1/8"	210	175	160	40	56,5	33	64
	90	1/8"	255	223
	63	1/8"	221	185
DN50	90	1/8"	265	235	175	53	56,5	45	64
	125	1/4"	325	296
DN65	90	1/8"	320	280	278	75	83,5	66	91
	125	1/4"	360	330
DN80	125	1/4"	360	352	290	89	97	78	106

Размеры	Привод (мм.)	Q	А	В	L	С	Н	0Е	N- 0F	0М	0N	0Р	а
DN15	40	1/8"	135	125	130	2	14	65	4–14	16	45	95	45°
	50		145	140
DN20	50	1/8"	165	140	150	2	14	75	4–14	19	56	105	45°
DN25	50	1/8"	170	145	160	2	14	85	4–14	26	65	115	45°
	63		190	175
DN32	63	1/8"	190	188	180	2	16	100	4–18	31	78	140	45°
	90		230	235
DN40	63	1/8"	206	190	200	3	16	110	4–18	38	84	150	45°
	90		250	240
	63	1/8"	235	195
DN50	90		277	245	230	3	16	125	4–18	49	100	165	45°
	125	1/4"	330	310
DN65	90	1/8"	330	280	290	3	18	145	4–18	66	120	185	45°
	125	1/4"	375	330
DN80	125	1/4"	380	355	310	3	20	160	8–18	78	135	200	22,5°
DN100	125	1/4"	420	395	350	3	20	180	8–18	96	155	215	22,5°
