Назначение

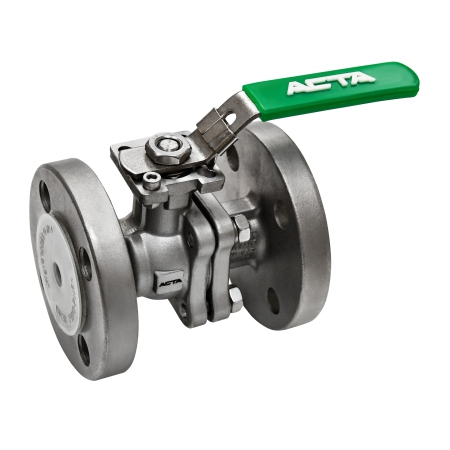

Кран шаровой АСТА серии КШ453.

Арт: КШ453

АСТА КШ453 – полнопроходной 2-х составной шаровой кран, представляет собой запорную трубопроводную арматуру, предназначенную для перекрытия потока среды в трубопроводах систем водоснабжения, теплоснабжения, пароконденсатных системах, системах сжатого воздуха и других неабразивных рабочих сред, нейтральных к материалам шарового крана. Особенности конструкции Мягкое уплотнение седла PTFE Ремонтопригодная конструкция крана Ограничитель хода Рычаг с отверстием под пломбу для предотвращения несанк...Подробнее

В зависимости от размера заказа предоставляются скидки

Особенности конструкции

Мягкое уплотнение седла PTFE
Ремонтопригодная конструкция крана
Ограничитель хода
Рычаг с отверстием под пломбу для предотвращения несанкционированного открытия/закрытия крана
Фиксатор положения на рычаге для предотвращения случайного открытия/закрытия крана

Скачать полное описание

Технические характеристики

Номинальный диаметр DN	15-300
Условное давление PN	40 бар – DN15 - 50
Условное давление PN	16 бар – DN65 - 300
Температура рабочей среды	От -60 °С до 200 °С
Рабочая среда	Вода, пар (до 180 °С) , воздух и другие среды, совместимые с материалами конструкции крана
Класс герметичности	«А» по ГОСТ 9544-2015
Тип присоединения	Фланцевый по ГОСТ 33259-2015
Тип управления	Рычаг (редуктор от DN200) – стандарт Электропривод, пневмопривод – по запросу

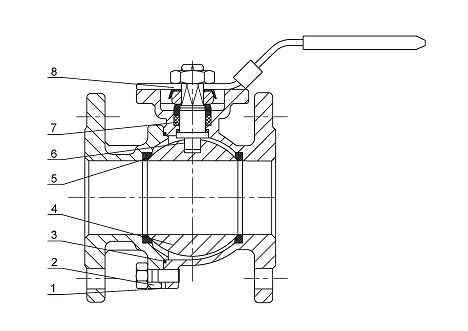

Спецификация материалов

№	Наименование	Материал
1	Корпус	Нержавеющая сталь SS 316
2	Крышка корпуса	Нержавеющая сталь SS 316
3	Уплотнение корпуса	PTFE
4	Шар	Нержавеющая сталь SS 316
5	Седло	PTFE
6	Шток	Нержавеющая сталь SS 316
7	Уплотнение штока	PTFE
8	Рукоятка	Нержавеющая сталь

Массогабаритные и расходные характеристики

DN	L, мм	H, мм	W, мм	ød, мм	Kv, м³/ч	KxK, мм	ISO5211/ 5210	*Крутящий момент, Hм**	Масса, кг
15	115	75	130	15	22,3	9х9	F03/04	7	2,4
20	120	80	130	20	42,8	9х9	F03/04	14	2,8
25	125	95	150	25	80,5	11х11	F04/05	23	3,9
32	130	110	180	32	102,8	11х11	F04/05	31	5,6
40	140	135	200	40	222,8	14х14	F05/07	38,5	7,1
50	150	142	230	50	411,3	14х14	F05/07	55	8,9
65	170	157	250	65	642,7	17х17	F07/10	66	12,1
80	180	183	280	80	1114,0	17х17	F07/10	77	15,6
100	190	195	320	100	1970,0	22х22	F10/12	176	20,3
125	325	290	700	125	3856,0	22х22	F10/12	240	34,2
150	350	308	800	150	4727,0	27х27	F10/12	380	46,8
200	400	233	400	200	5823,0	27x27	F10/12	643	85,0
250	450	282	450	250	7418,0	36х36	F12/14	1024	136,0
300	500	326	500	300	9672,0	36х36	F12/14	1865	203,0
