Назначение

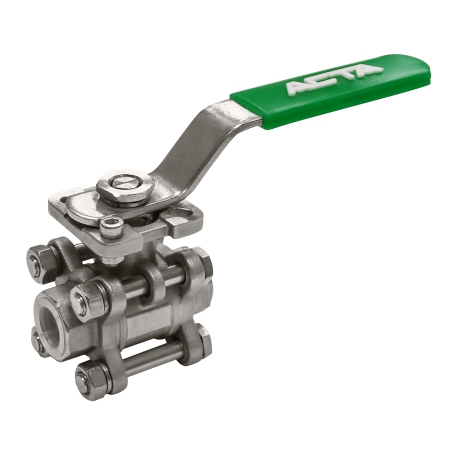

Кран шаровой АСТА серии КШ651.

Арт: КШ651

АСТА КШ651 – полнопроходной 3-х составной шаровой кран, представляет собой запорную трубопроводную арматуру, предназначенную для перекрытия потока среды в трубопроводах систем водоснабжения, теплоснабжения, пароконденсатных системах, системах сжатого воздуха и других неабразивных рабочих сред, нейтральных к материалам шарового крана. Особенности конструкции Мягкое уплотнение седла PTFE Ремонтопригодная конструкция крана Фиксатор положения на рычаге крана для предотвращения случайного открытия...Подробнее

В зависимости от размера заказа предоставляются скидки

Особенности конструкции

Мягкое уплотнение седла PTFE
Ремонтопригодная конструкция крана
Фиксатор положения на рычаге крана для предотвращения случайного открытия/закрытия крана

Скачать полное описание

Технические характеристики

Номинальный диаметр DN	8 - 100
Условное давление PN	40 бар
Температура рабочей среды	От -60 °С до 200 °С
Рабочая среда	Вода, пар (до 180 °С) , воздух и другие среды, совместимые с материалами конструкции крана
Класс герметичности	«А» по ГОСТ 9544-2015
Тип присоединения	Внутренняя резьба G
Тип управления	Рычаг – стандартРедуктор, электропривод, пневмопривод – по запросу

Спецификация материалов

№	Наименование	Материал
1	Патрубки	Нержавеющая сталь SS 316
2	Уплотнение корпуса	PTFE
3	Седло	PTFE
4	Шар	Нержавеющая сталь SS 316
5	Корпус	Нержавеющая сталь SS 316
6	Шток	Нержавеющая сталь
7	Уплотнение штока	PTFE
8	Опорная шайба	PTFE
9	Рукоятка	Нержавеющая сталь SS 304

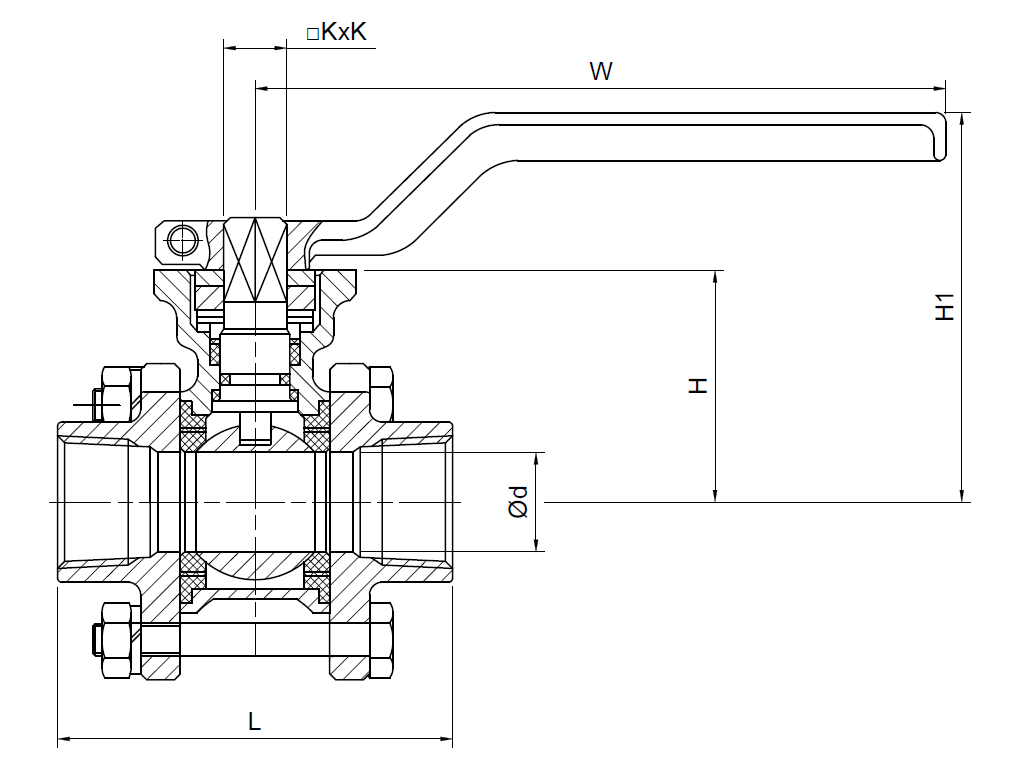

Массогабаритные и расходные характеристики

DN	L, мм	H, мм	Н1, мм	W, мм	Ød, мм	Кv, м³/ч	КхК, мм	ISO5211/ 5210	*Крутящий момент, Hм**	Масса, кг
8	65	43	75	140	8	10,0	9х9	F03/04	7	0,5
10	65	43	75	140	10	14,0	9х9	F03/04	7	0,5
15	65	43	75	140	15	18,9	9х9	F03/04	7	0,5
20	73	47	79	140	20	47,1	9х9	F03/04	7	0,8
25	80	57	92	170	25	66,0	11х11	F04/05	11	1,0
32	95	63	98	170	32	86,7	11х11	F04/05	17,6	1,9
40	105	72	110	200	38	150,8	14х14	F05/07	38,5	2,0
50	125	80	118	200	50	207,4	14х14	F05/07	55	3,1
65	168	98	142	300	65	584,4	17х17	F07/10	66	5,3
80	194	110	154	300	80	678,6	17х17	F07/10	71,5	7,9
100	250	132	176	300	100	1545,0	17х17	F07/10	176	14,8
