Назначение

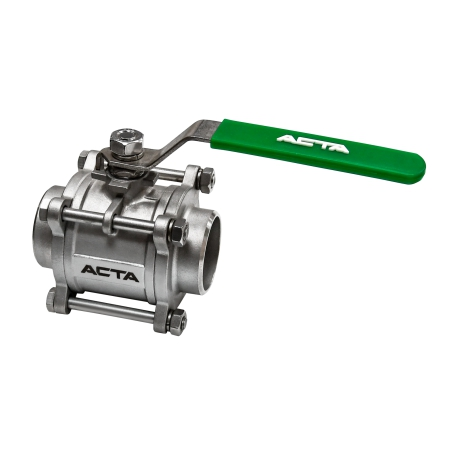

Кран шаровой серии АСТА серии КШ654.

Арт: КШ654

АСТА КШ654 – полнопроходной 3-х составной шаровой кран, представляет собой запорную трубопроводную арматуру, предназначенная для перекрытия потока среды в трубопроводах систем водоснабжения, теплоснабжения, пароконденсатных и других системах. Особенности конструкции Мягкое уплотнение седла PTFE Ремонтопригодная конструкция крана Ограничитель ходаПодробнее

В зависимости от размера заказа предоставляются скидки

Особенности конструкции

Мягкое уплотнение седла PTFE
Ремонтопригодная конструкция крана
Ограничитель хода

Скачать полное описание

Технические характеристики

Номинальный диаметр DN	8 - 100
Условное давление PN	40 бар
Температура рабочей среды	От -60 °С до 200 °С
Рабочая среда	Вода, пар (до 180 °С) , воздух и другие среды, совместимые с материалами конструкции крана
Класс герметичности	«А» по ГОСТ 9544-2015
Тип присоединения	Под приварку

Спецификация материалов

№	Наименование	Материал
1	Корпус	Нержавеющая сталь SS 316
2	Седло	PTFE
3	Прокладка	PTFE
4	Шар	Нержавеющая сталь SS 316
5	Крышка	Нержавеющая сталь SS 316
6	Шток	Нержавеющая сталь SS 316
7	Уплотнения штока	PTFE
8	Рукоятка	Нержавеющая сталь + PVC

Массогабаритные и расходные характеристики

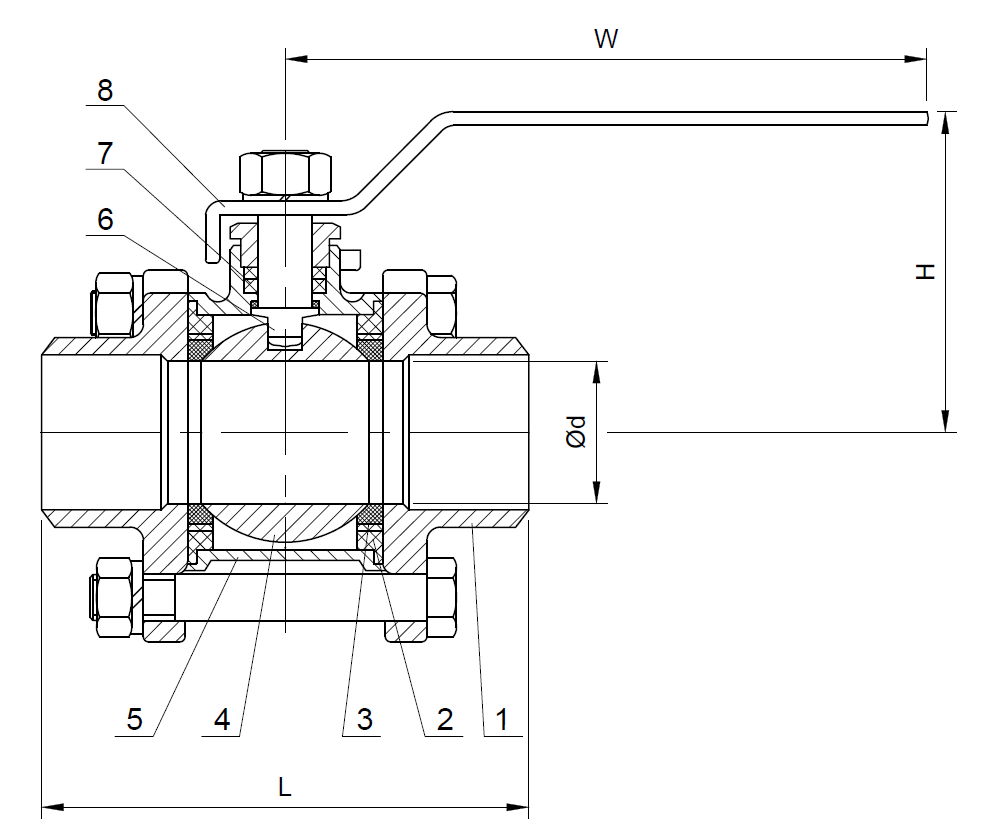

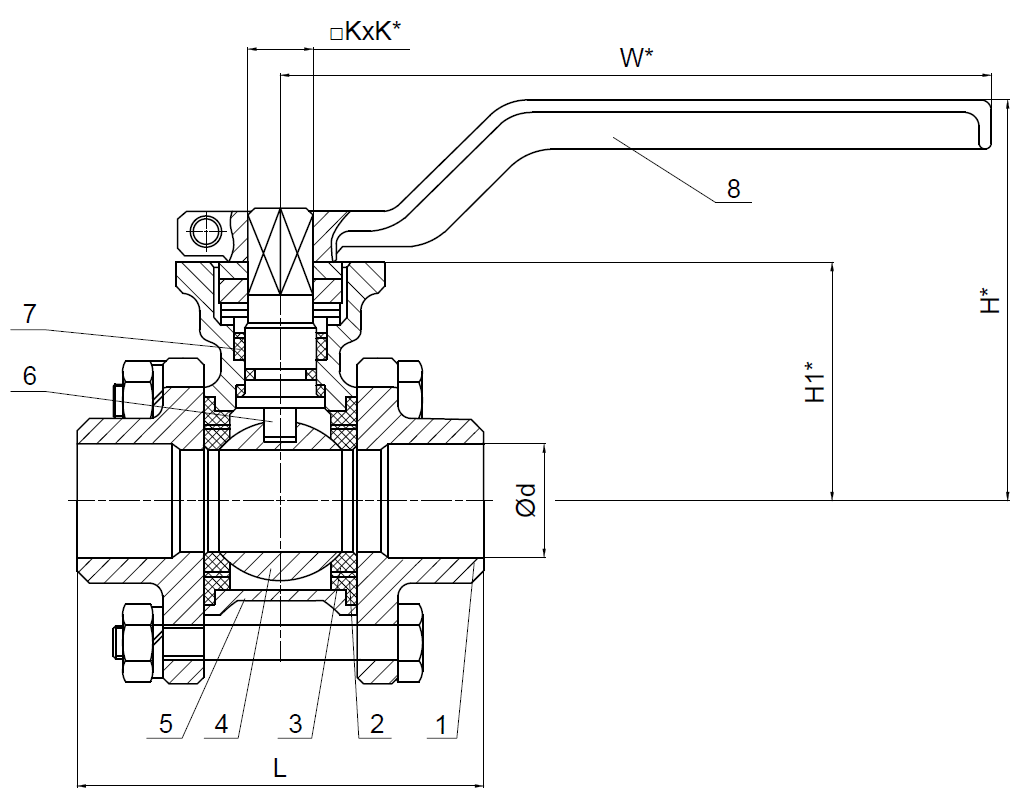

KSH654_st KSH654_fl

DN	L, мм	H, мм	H*, мм	H1*, мм	W, мм	W*, мм	KxK*, мм	ISO5211/ 5210	Крутящий момент, Нм	ød, мм	Kvs, м³/ч	Масса, кг	*Масса, кг**
8	63	52	75	43	95	140	9х9	F04/05	7,0	8	11,3	0,4	0,5
10	63	52	75	43	95	140	9х9	F04/05	7,0	10	13,2	0,4	0,5
15	68	55	75	43	105	140	9х9	F04/05	7,0	15	18,9	0,5	0,6
20	74	59	79	47	128	140	9х9	F04/05	7,0	20	47,1	0,8	0,8
25	84	66	92	57	146	170	11х11	F04/05	11,0	25	66,0	1,0	1,0
32	95	71	98	63	146	170	11х11	F04/05	17,6	32	87,6	1,9	1,9
40	108	82	110	72	162	200	14х14	F05/07	38,5	38	150,8	2,0	2,0
50	124	90	118	80	192	200	14х14	F05/07	55,0	50	207,4	3,1	3,1
65	185	122	142	98	220	300	17х17	F07/10	66,0	65	584,4	5,3	5,3
80	205	135	154	110	250	300	17х17	F07/10	71,5	80	678,6	7,9	7,9
100	254	156	176	132	300	300	17х17	F07/10	176,0	100	1545,0	14,8	14,8
