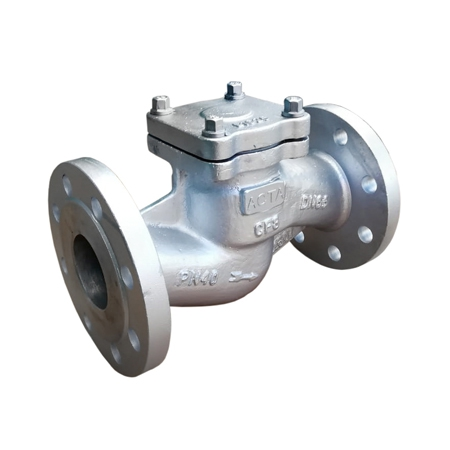

Обратный клапан из углеродистой стали АСТА ОК133

Обратный клапан чугунный АСТА ОК113

Назначение

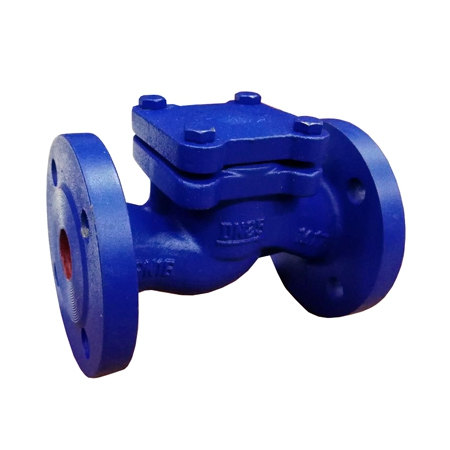

Обратный клапан чугунный АСТА ОК113.

Арт: ОК113

Обратный клапан — вид защитной трубопроводной арматуры, предназначенный для автоматического предотвращения обратного потока рабочей среды. Преимущественно применяется в обвязках насосного и котельного оборудования, узлах отвода конденсата, системах ГВС, ХВС, отопления и т.д. Особенности конструкции Седловое уплотнение «металл по металлу» Ремонтопригодная конструкцияПодробнее

В зависимости от размера заказа предоставляются скидки

Особенности конструкции

Седловое уплотнение «металл по металлу»
Ремонтопригодная конструкция

Скачать полное описание

Технические характеристики

Номинальный диаметр DN	15-200
Условное давление PN	16 бар
Температура рабочей среды	От -10 °С до 250 °С ( в кратковременном режиме до +300 °С)
Рабочая среда	Вода, пар, воздух и другие газы и жидкости, совместимые с материалами конструкции клапана
Давление открытия	0,1 бар
Тип присоединения	Фланцевый по ГОСТ 33259-2015

Ограничения применения

Давление рабочей среды	Максимальная температура рабочей среды
9,6 бар	300 °С
11,2 бар	250 °С
12,8 бар	200 °С
14,4 бар	150 °С
16 бар	100 °С

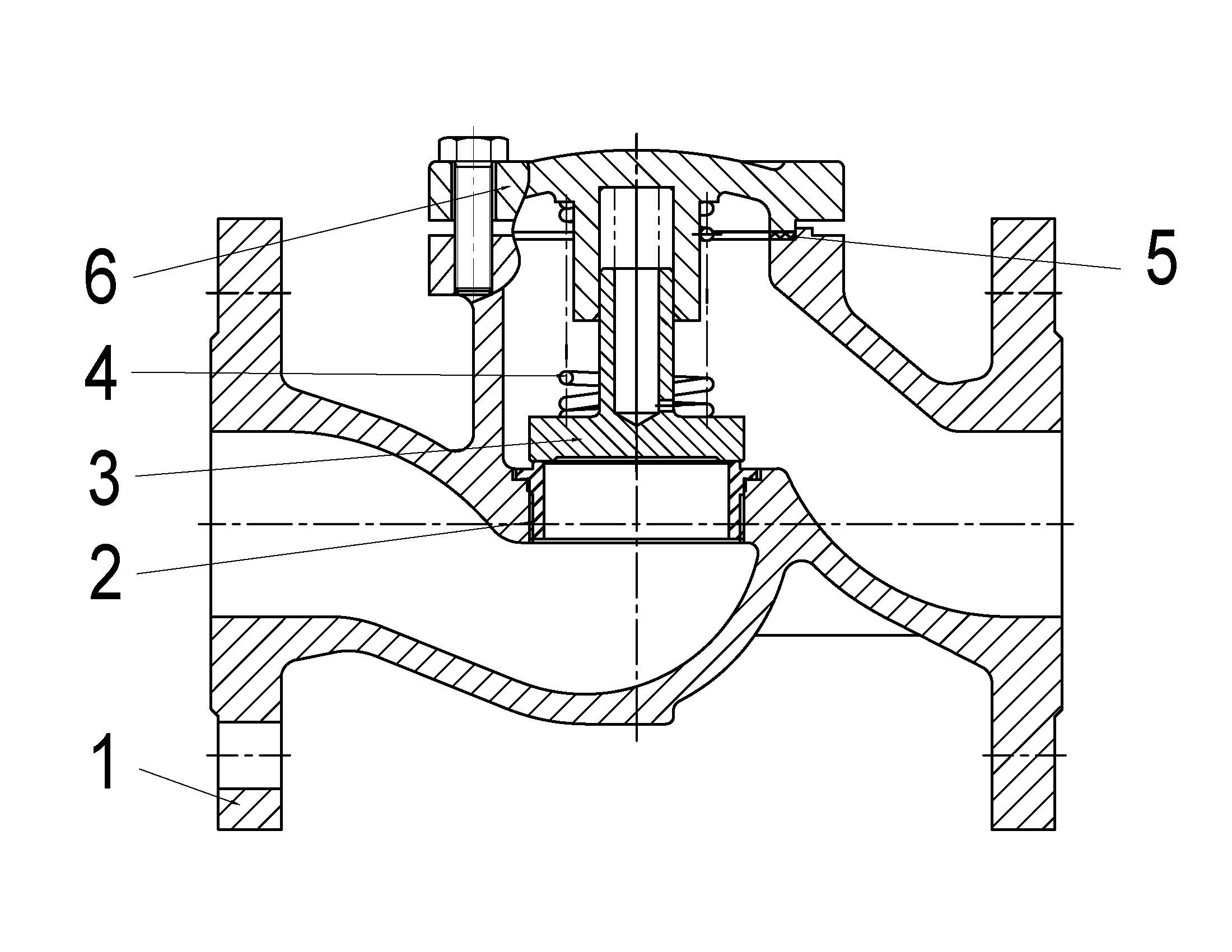

Спецификация материалов

№	Наименование	Материал
1	Корпус	Серый чугун GG25
2	Седло	Нержавеющая сталь 20Х13
3	Диск	Нержавеющая сталь 20Х13
4	Пружина	Пружинная сталь
5	Уплотнение корпуса	Графит
6	Крышка	Серый чугун GG25

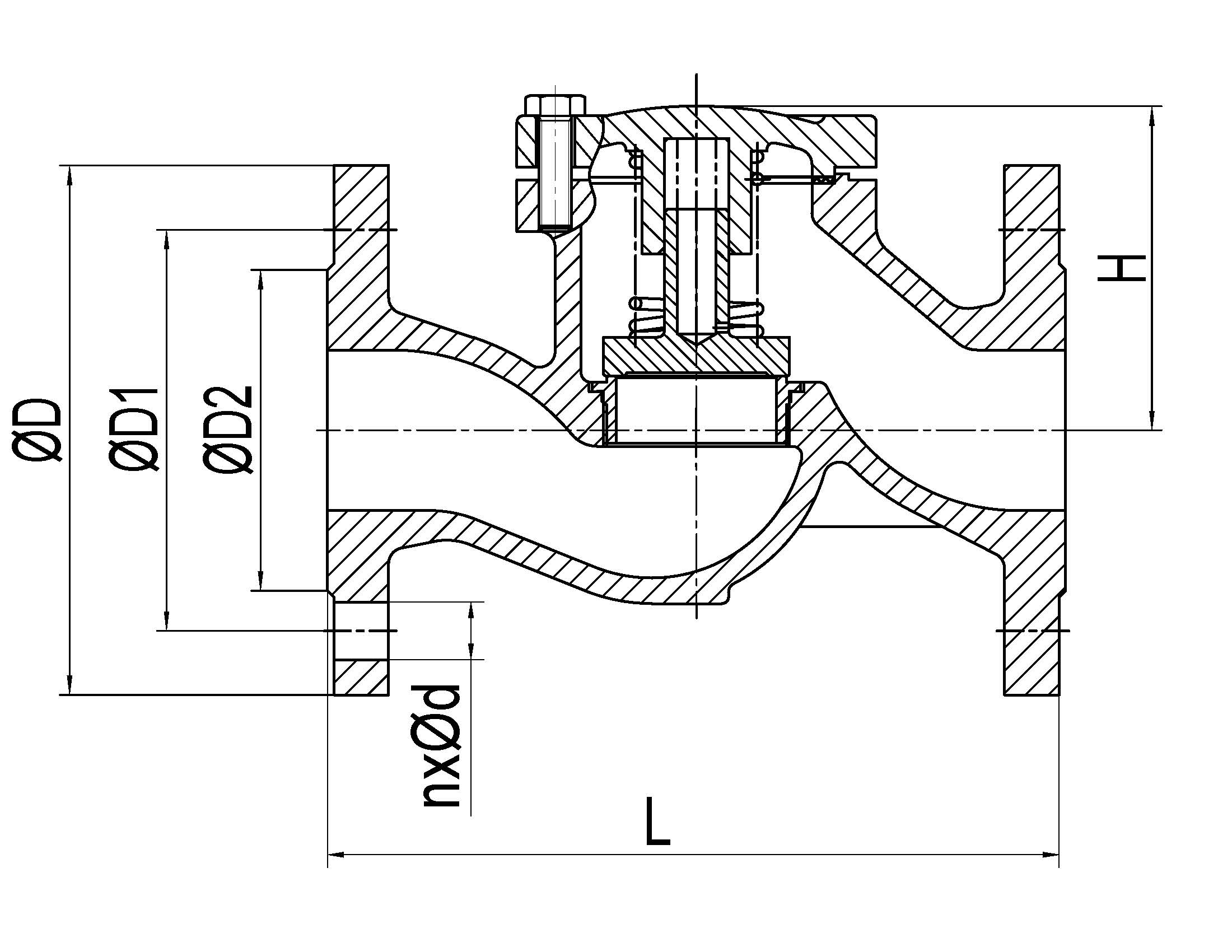

Массогабаритные характеристики

DN	L, мм	H, мм	ØD, мм	ØD1, мм	ØD2, мм	n х Ød, мм	Kvs, м³/ч	Масса, кг
15	130	57	95	65	46	4х14	4,6	2,30
20	150	57	105	75	56	4х14	8,2	2,97
25	160	67	115	85	65	4х14	13	3,84
32	180	81	140	100	76	4х18	21	6,51
40	200	83	150	110	84	4х18	34	7,70
50	230	93	165	125	99	4х18	53	12,16
65	290	114	185	145	118	4х18	90	17,38
80	310	127	200	160	132	8х18	141	23,25
100	350	142	220	180	156	8х22	223	39,20
125	400	168	250	210	184	8х26	355	58,31
150	480	190	285	240	211	8х26	511	68,27
200	600	235	340	295	266	12х30	823	108,20
