Обратный клапан из углеродистой стали АСТА ОК133

Обратный клапан из нержавеющей стали АСТА ОК351

Обратный клапан из нержавеющей стали АСТА ОК143

Назначение

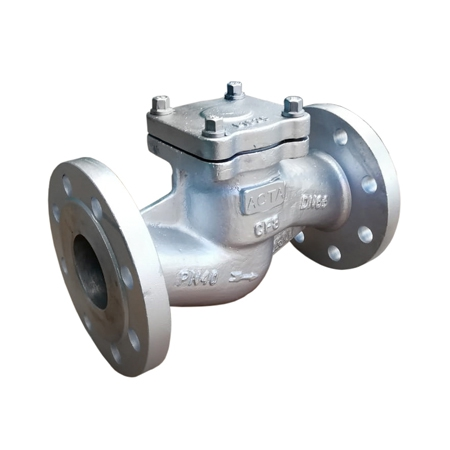

Обратный клапан из нержавеющей стали АСТА ОК143.

Арт: ОК143

Обратный клапан — вид защитной трубопроводной арматуры, предназначенный для автоматического предотвращения обратного потока рабочей среды. Преимущественно применяется в обвязках насосного и котельного оборудования, узлах отвода конденсата, системах ГВС, ХВС, отопления и т.д. Особенности конструкции Седловое уплотнение «металл по металлу» Ремонтопригодная конструкцияПодробнее

В зависимости от размера заказа предоставляются скидки

Особенности конструкции

Седловое уплотнение «металл по металлу»
Ремонтопригодная конструкция

Скачать полное описание

Технические характеристики

Номинальный диаметр DN	15-300
Условное давление PN	40 бар
Температура рабочей среды	От -60 °С до 350 °С
Рабочая среда	Вода, пар, воздух и другие газы и жидкости, совместимые с материалами конструкции клапана
Давление открытия	0,1 бар
Тип присоединения	Фланцевый по ГОСТ 33259-2015

Ограничения приминения

Давление рабочей среды	Максимальная температура рабочей среды
21,9 бар	350 °С
22,7 бар	300 °С
25,5 бар	200 °С
30,3 бар	100 °С
36,8 бар	50 °С

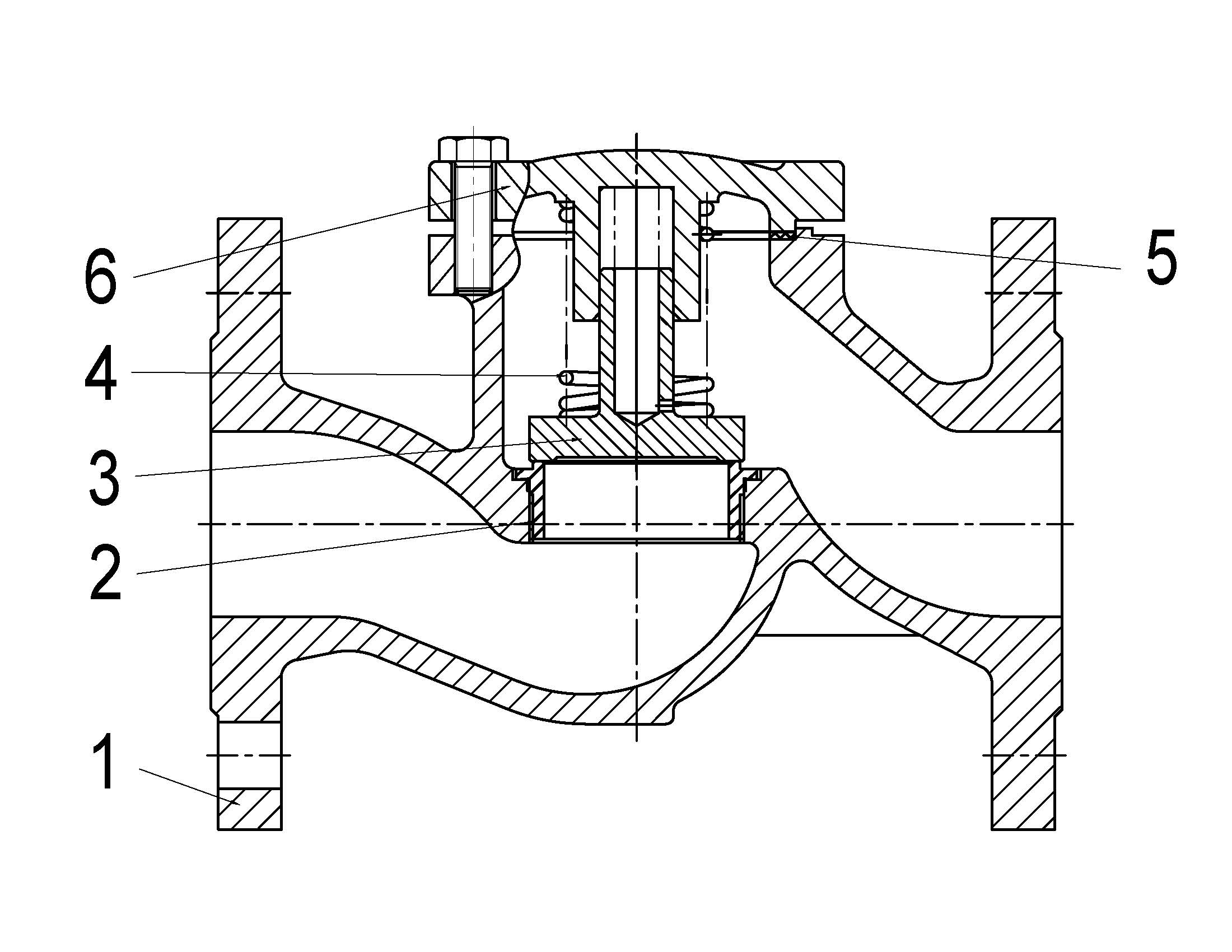

Спецификация материалов

№	Наименование	Материал
1	Корпус	Нержавеющая сталь SS 304
3	Диск	Нержавеющая сталь SS 304
4	Пружина	Нержавеющая сталь SS 304
5	Уплотнение корпуса	Графит + Нержавеющая сталь SS 304
6	Крышка корпуса	Нержавеющая сталь SS 304

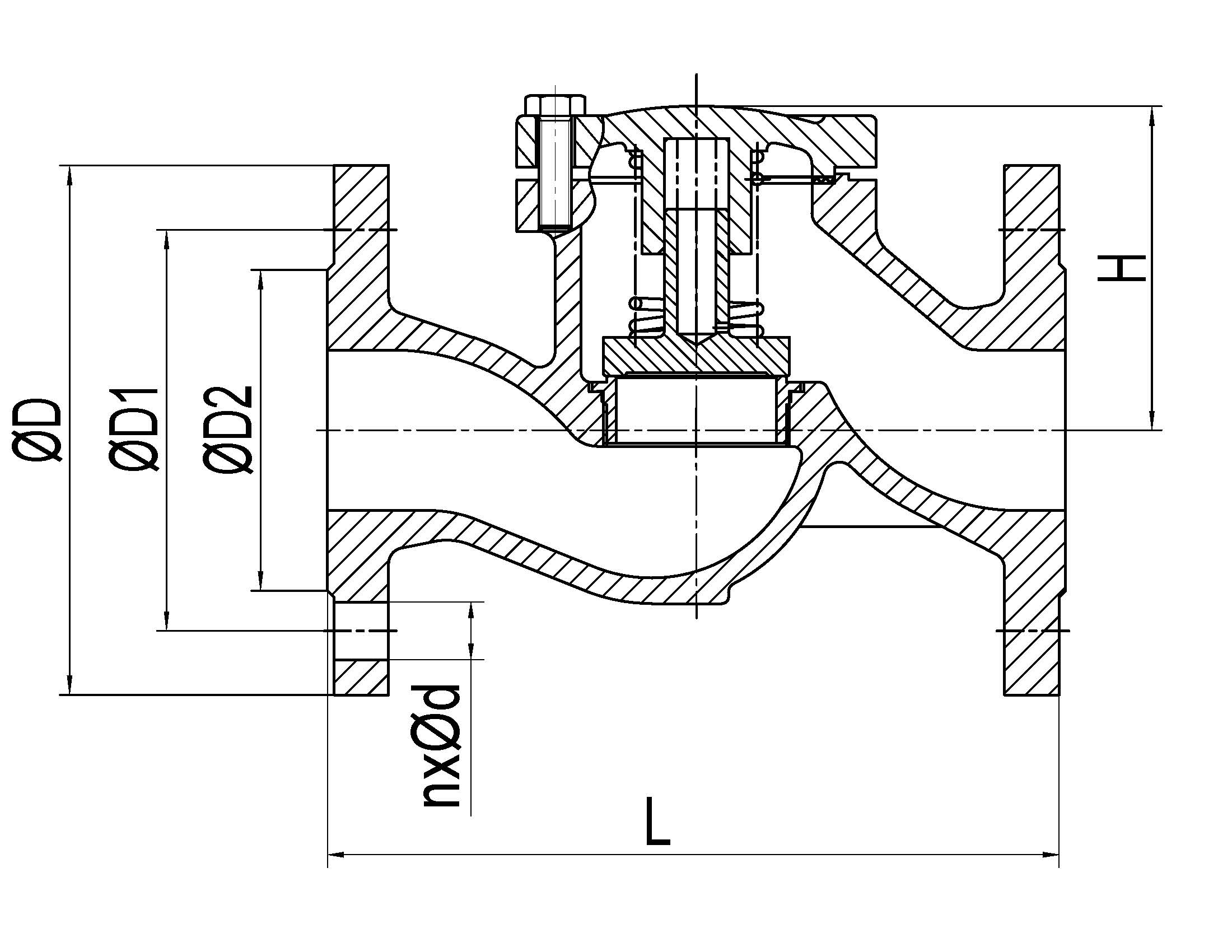

Массогабаритные характеристики

DN	L, мм	H, мм	ØD,мм	ØD1,мм	ØD2,мм	n х Ød, мм	Kvs, м3/ч	Масса, кг
15	130	70	95	65	45	4х14	4,5	3,8
20	150	70	105	75	58	4х14	8,1	4,9
25	160	80	115	85	68	4х14	12,5	5,9
32	180	80	140	100	78	4х18	20,6	7,1
40	200	90	150	110	88	4х18	32,2	10,4
50	230	95	165	125	102	4х18	57,0	12,3
65	290	125	185	145	122	8х18	84,9	22,7
80	310	135	200	160	138	8х18	127,0	28,5
100	350	150	235	190	162	8х22	225,9	40,0
125	400	180	270	220	188	8х26	338,0	64,0
150	480	240	300	250	218	8х26	484,2	90,0
200	600	280	375	320	285	12х30	835,6	170,0
250	730	320	450	385	345	12х33	1255,9	240,0
300	850	395	515	450	410	16х33	1810,9	370,0
