Обратный клапан из нержавеющей стали АСТА ОК352

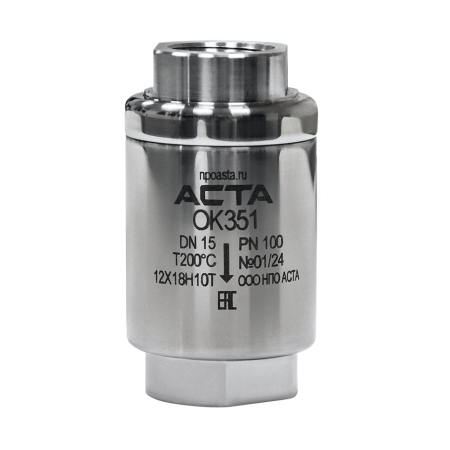

Обратный клапан из нержавеющей стали АСТА ОК351
Назначение
В зависимости от размера заказа предоставляются скидки
Обратный клапан — вид защитной трубопроводной арматуры, предназначенный для автоматического предотвращения обратного потока рабочей среды. Преимущественно применяется в обвязках насосного и котельного оборудования, узлах отвода конденсата, системах ГВС, ХВС, отопления и т.д.
Особенности конструкции
- Седловое уплотнение PTFE, «металл-металл»*
- Ремонтопригодная конструкция
- Направляющая диска для предотвращения его выламывания
- Возможность установки клапана без пружины на вертикальном трубопроводе
Скачать полное описание
Технические характеристики
| Номинальный диаметр, DN | 10 - 25 | |
| Номинальное давление, PN | PTFE | 100 бар |
| «м-м»* | 160 бар | |
| Температура рабочей среды | PTFE | От -60 °С до 200 °С |
| «м-м»* | От -60 °С до 250 °С | |
| Рабочая среда | Вода, пар, воздух, нефтепродукты и другие среды, совместимые с материалами конструкции клапана | |
| Максимальный перепад давления | PTFE | 25 бар |
| «м-м»* | 100 бар | |
| Давление открытия | 30-50 мбар | |
| Класс герметичности | PTFE | «А» по ГОСТ 9544-2015 |
| «м-м»* | «В» по ГОСТ 9544-2015 | |
| Тип присоединения | Внутренняя резьба G | |
* - по запросу
Ограничения применений
| Давление рабочей среды | Максимальная температура рабочей среды |
| 66,7 бар | 250 °С |
| 70,9 бар | 200 °С |
| 75,9 бар | 150 °С |
| 81,6 бар | 100 °С |
| 89,8 бар | 50 °С |

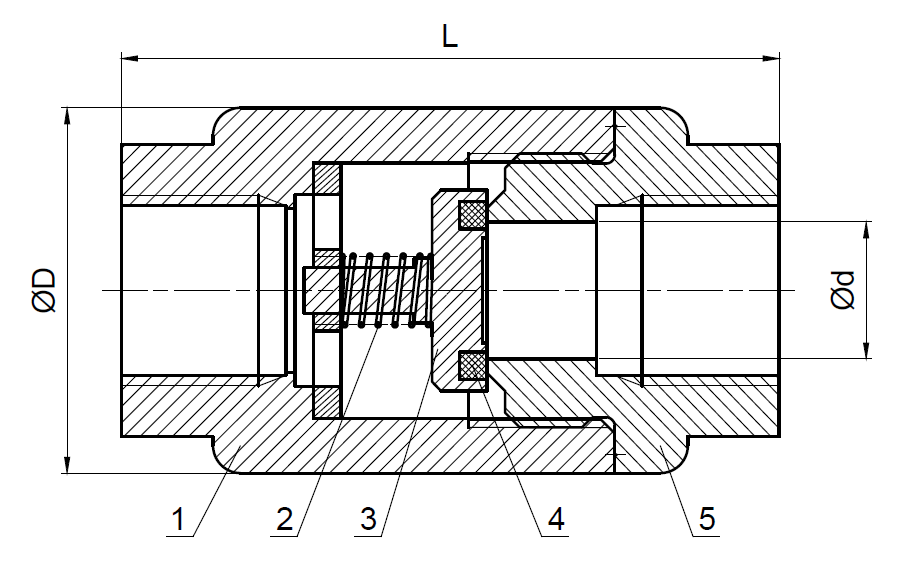

Спецификация материалов
| № | Наименование | Материал |
| 1, 5 | Корпус | Нержавеющая сталь 12Х18Н10Т |
| 2 | Пружина | Нержавеющая сталь 12Х18Н10Т |
| 3 | Плунжер | Нержавеющая сталь 12Х18Н10Т |
| 4 | Уплотнение | PTFE |
Примечание: при исполнении клапана с уплотнением «металл-металл» поз. 4 отсутствует
Массогабаритные характеристики
| DN | L, мм | øD, мм | ød, мм | Kvs, м3/ч | Масса, кг |
| 10 | 72 | 40 | 10 | 5,6 | 0,22 |
| 15 | 72 | 40 | 15 | 5,6 | 0,24 |
| 20 | 73 | 50 | 20 | 8,0 | 0,73 |
| 25 | 80 | 57 | 25 | 11,0 | 0,92 |
