Назначение

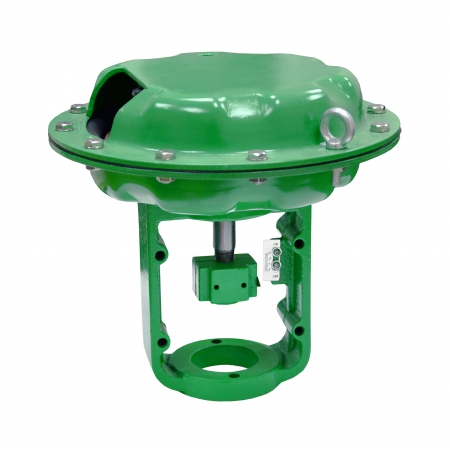

Пневматические линейные приводы АСТА серии ППМ 560-1500.

Арт: ППМ 560-1500

АСТА ППМ – пневматический линейный привод, предназначен для дистанционного управления регулирующими и запорными седельными клапанами серии Р. Принцип действия основан на уравновешивании силы упругой деформации пружин и усилия, создаваемого давлением управляющей среды (сжатого воздуха) внутри мембранных камер привода. Изменение управляющего давления приводит к открытию/закрытию затвора клапана. В зависимости от назначения клапана в системе, пневмопривод может быть выбран прямого действия (поло...Подробнее

В зависимости от размера заказа предоставляются скидки

АСТА ППМ – пневматический линейный привод, предназначен для дистанционного управления регулирующими и запорными седельными клапанами серии Р.

Принцип действия основан на уравновешивании силы упругой деформации пружин и усилия, создаваемого давлением управляющей среды (сжатого воздуха) внутри мембранных камер привода.

Изменение управляющего давления приводит к открытию/закрытию затвора клапана.

В зависимости от назначения клапана в системе, пневмопривод может быть выбран прямого действия (положение безопасности клапана нормально-открытое) или обратного (положение безопасности клапана нормально-закрытое).

Опции по запросу:

Электропневматический/пневматический позиционер для управления подачи сжатого воздуха
Концевые выключатели в целях индикации положения арматуры (открыто/закрыто)
Фильтр-редуктор для контроля давления и фильтрации управляющей среды
- Соленоидный клапан для управления подачи сжатого воздуха

Скачать полное описание

Технические характеристики

Тип		ППМ 560	ППМ 900	ППМ 1500
Принцип действия		прямой (НО) / обратный (НЗ)
Площадь мембраны, см²		560	900	1500
Ход, мм		40	60	100
Диапазон пружин, бар		0,2 – 1,0 0,8 – 2,4	0,2 – 1,0* 0,8 – 2,4	0,2 – 1,0* 0,8 – 2,4
Количество пружин	НЗ	6	8	7
	НО	5	6	6
Управляющее давление, бар		1,4 - 3
Присоединение подачи воздуха		3/8'' BSP
Температура окружающей среды, °С		от -30 °С до 70 °С

* - по запросу

Спецификация материалов

№	Наименование	Материал
1	Корпус	Углеродистая сталь
2	Мембрана	NBR
3	Опора	Углеродистая сталь
4	Шток	20Х13

Массогабаритные характеристики

Тип	D, мм	H, мм	ØD1, мм	ØD2, мм	N-Ød, мм	M, мм	S (НО), мм	S (НЗ), мм	Масса, кг
ППМ 560	360	398	105	40	4x12	М12х1,25	172	132	22
ППМ 900	470	523	118	45	4x14	М16х1,5	192	132	52
ППМ 1500	580	723	130	45	4x18	М20х1,5	275	172	100
