Назначение

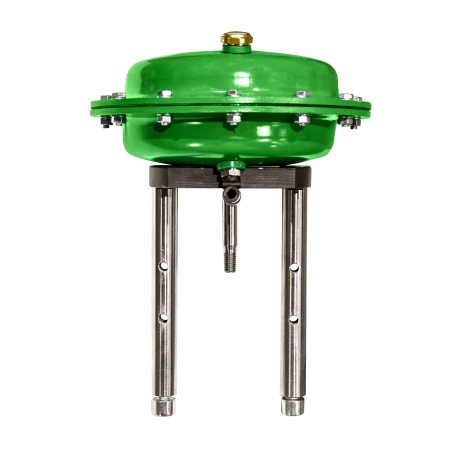

Пневматические прямоходные приводы АСТА серии ППМ 140.

Арт: ППМ 140

АСТА ППМ – пневматический линейный привод, предназначен для дистанционного управления регулирующими и запорными седельными клапанами серии Р. Принцип действия основан на уравновешивании силы упругой деформации пружин и усилия, создаваемого давлением управляющей среды (сжатого воздуха) внутри мембранных камер привода. Изменение управляющего давления приводит к открытию/закрытию затвора клапана. Особенности конструкции: ☑ Широкий диапазон создаваемых усилий пневмопривода обеспечивает управление...Подробнее

В зависимости от размера заказа предоставляются скидки

АСТА ППМ – пневматический линейный привод, предназначен для дистанционного управления регулирующими и запорными седельными клапанами серии Р.

Принцип действия основан на уравновешивании силы упругой деформации пружин и усилия, создаваемого давлением управляющей среды (сжатого воздуха) внутри мембранных камер привода.

Изменение управляющего давления приводит к открытию/закрытию затвора клапана.

Особенности конструкции:

☑ Широкий диапазон создаваемых усилий пневмопривода обеспечивает управление клапанами малых и больших диаметров
☑ Конструкция позволяет изменить принцип действия привода (прямой или обратный) в зависимости от функции безопасности клапана (НО или НЗ)
☑ Перенастройка рабочего диапазона пружин за счет корректировки их количества
☑ Стойки привода выполнены со спецплощадкой для установки пневмообвязки

Опции по запросу:

❑Электропневматический/пневматический позиционер для управления подачи сжатого воздуха
❑Концевые выключатели в целях индикации положения арматуры (открыто/закрыто)
❑Фильтр-редуктор для контроля давления и фильтрации управляющей среды
❑Соленоидный клапан для управления подачей сжатого воздуха

Цена по запросу.

Скачать полное описание

Технические характеристики

Тип	ППМ140
Принцип действия	Прямой (НО) / обратный (НЗ)
Площадь мембраны, см2	140
Ход, мм	20
Диапазон пружин, бар	0,2 – 1,0	0,8 – 2,4
Количество пружин	1	1
Управление подачи воздуха, бар	1,4 – 3,5
Присоединение подачи воздуха	1/4'' BSP
Класс загрязненности воздуха	Не ниже 1 по ГОСТ 17433-80
Температура окружающей среды, °С	От -40 °С до 60 °С
	От -55 °С до 60 °С*
* - по запросу

Массогабаритные характеристики

Тип

øD,

мм

Н1,
мм

S (НЗ),

мм

S (НО),

Мм

Е,

мм

M,
мм

N- М2, мм

Масса, кг

ППМ 140

210

263

139

100

М10

2 х М12

5,5

Спецификация материалов

№	Наименование	Материал
		Температура окружающей среды
		От -40 °С до 60 °С	От -55 °С до 60 °С
1	Корпус	Углеродистая сталь	Сталь 09Г2С
2	Мембрана	Фторкаучук	Фторкаучук
3	Стойки	Нержавеющая сталь 20Х13	Нержавеющая сталь 12Х18Н10Т
4	Шток	Нержавеющая сталь 20Х13	Нержавеющая сталь 12Х18Н10Т
