Вентиль запорный с сильфонным уплотнением АСТА серии В333 с редуктором

Вентиль запорный с сальниковым уплотнением АСТА В113

Вентиль запорный с сильфонным уплотнением АСТА серии В333

Назначение

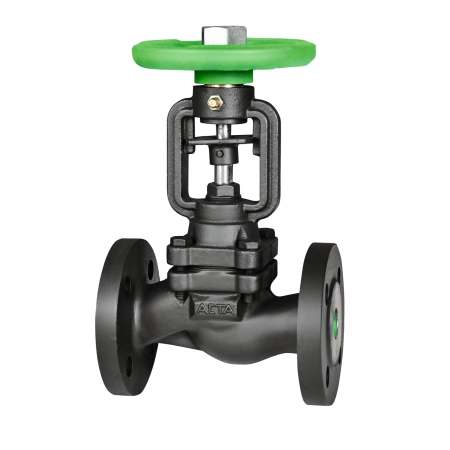

Вентиль запорный с сильфонным уплотнением АСТА серии В333.

Арт: В333

Вентили - запорная арматура, предназначенная для перекрытия потока среды в трубопроводах различных систем : технологических, пароконденсатных, водо- и теплоснабжения. Особенности конструкции Седловое уплотнение «металл по металлу» Сильфонное уплотнение по штоку, не требующее периодического сервисного обслуживания Аварийное сальниковое уплотнение Указатель положения «открыто/закрыто» Разгруженный плунжер для больших типоразмеров Невыдвижная конструкция штокаПодробнее

В зависимости от размера заказа предоставляются скидки

Вентили - запорная арматура, предназначенная для перекрытия потока среды в трубопроводах различных систем : технологических, пароконденсатных, водо- и теплоснабжения.

Особенности конструкции

Седловое уплотнение «металл по металлу»
Сильфонное уплотнение по штоку, не требующее периодического сервисного обслуживания
Аварийное сальниковое уплотнение
Указатель положения «открыто/закрыто»
Разгруженный плунжер для больших типоразмеров
Невыдвижная конструкция штока

Скачать полное описание

Технические характеристики

Номинальный диаметр DN	15-500
Условное давление PN	40 бар
Температура рабочей среды	От -40 °С до 400 °С
Рабочая среда	Пар, вода, воздух, нефтепродукты и другие среды, совместимые с материалами конструкции вентиля
Тип присоединения	Фланцевый по ГОСТ 33259-2015
Тип управления	Штурвал – стандарт Редуктор, электропривод

Ограничения применения

Давление рабочей среды	Максимальная температура рабочей среды
23,8 бар	400 °С
27,6 бар	300 °С
33,3 бар	200 °С
37,1 бар	100 °С
40 бар	50 °С

Массогабаритные характеристики

size_v333

DN	L, мм	H, мм	H1, мм	ØW, мм	ØD, мм	ØD1, мм	ØD2, мм	n х Ød, мм	ISO фланец	Kvs, м³/ч	Масса, кг
15	130	200	180	140	95	65	45	4х14	F10	3,4	4,7
20	150	200	180	140	105	75	58	4х14	F10	6,1	5,2
25	160	215	195	160	115	85	68	4х14	F10	9,5	6,0
32	180	215	195	180	140	100	78	4х18	F10	15,6	8,3
40	200	230	210	180	150	110	88	4х18	F10	24,4	10,2
50	230	230	210	200	165	125	102	4х18	F10	38,1	12,8
65	290	280	260	200	185	145	122	8х18	F10	64,5	19,0
80	310	280	260	250	200	160	138	8х18	F10	97,7	23,3
100	350	370	370	280	235	190	162	8х22	F14	152,6	41,5
125	400	400	400	300	270	220	188	8х26	F14	238,4	58,0
150	480	500	500	350	300	250	218	8х26	F14	343,4	85,0
200	600	630	630	400	375	320	285	12х30	F16	610,4	163,0
250	730	680	680	450	450	385	345	12х33	F16	953,8	290,0
300	850	720	970	500	515	450	410	16х33	F25	1373,4	450,0
350	980	1020	1020	600	580	510	465	16х36	F25	1702,4	690,0
400	1100	1165	1165	650	660	585	535	16х39	F25	2262,0	850,0

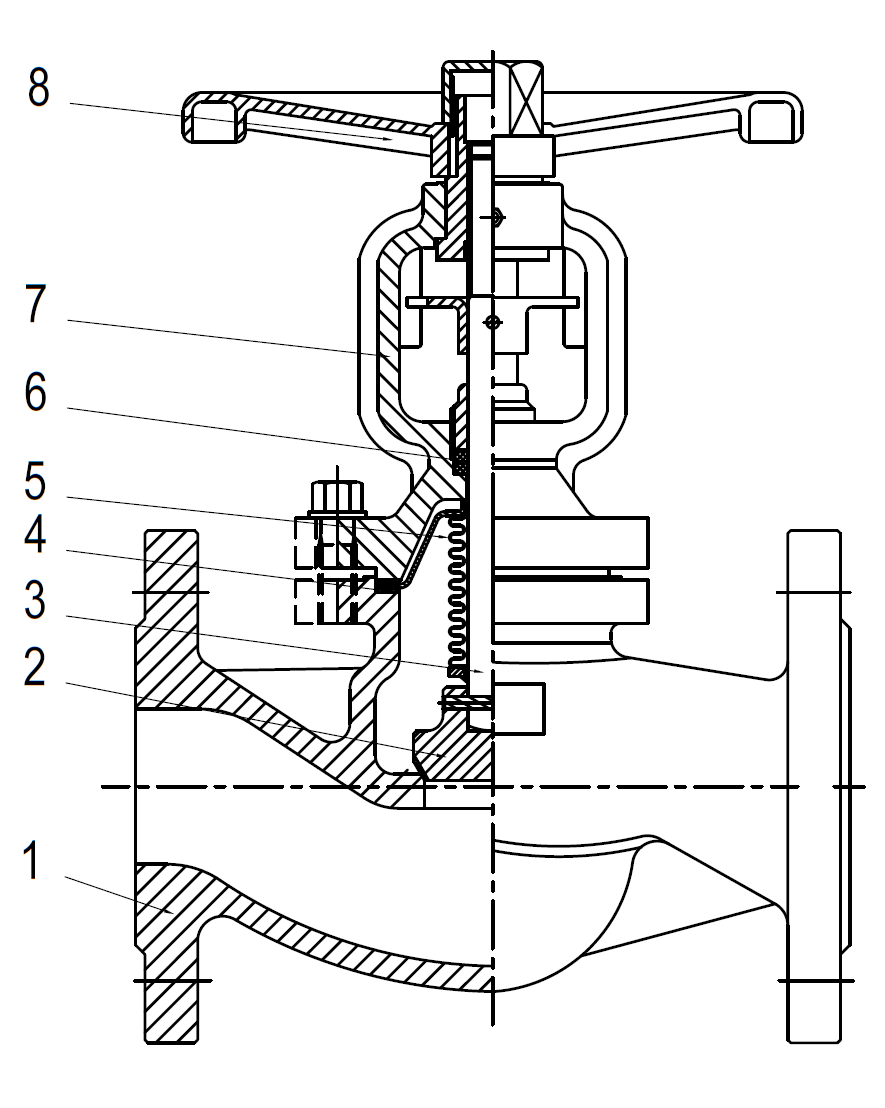

Спецификация материалов

V333_material2 V333_add

№	Наименование	Материал
1	Корпус	Углеродистая сталь GS-C25+13Cr
2	Плунжер	Нержавеющая сталь 20X13
3	Шток	Нержавеющая сталь 20X13
4	Уплотнение корпуса	Графит
5	Сильфон	Нержавеющая сталь 08X18H10
6	Уплотнение штока	Графит
7	Крышка корпуса	Углеродистая сталь GS-C25+13Cr
8	Штурвал	Углеродистая сталь
