Назначение

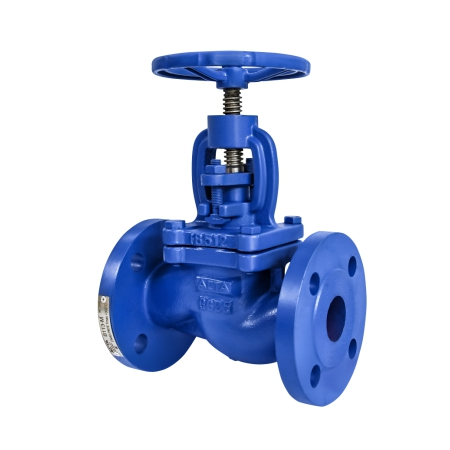

Вентиль запорный с сальниковым уплотнением АСТА В113.

Арт: В113

Вентили - запорная арматура, предназначенная для перекрытия потока среды в трубопроводах различных систем : технологических, пароконденсатных, водо- и теплоснабжения. Особенности конструкции Седловое уплотнение «металл по металлу» Сальниковое уплотнение по штоку

В зависимости от размера заказа предоставляются скидки

Вентили - запорная арматура, предназначенная для перекрытия потока среды в трубопроводах различных систем : технологических, пароконденсатных, водо- и теплоснабжения.

Особенности конструкции

Седловое уплотнение «металл по металлу»
Сальниковое уплотнение по штоку

Скачать полное описание

Технические характеристики

Номинальный диаметр DN	15-300
Условное давление PN	16 бар
Температура рабочей среды	От -10 °С до 300 °С
Рабочая среда	Вода, пар, воздух и другие среды, совместимые с материалами конструкции вентиля
Присоединение	Фланцевое согласно ГОСТ 33259-2015
Тип управления	Штурвал – стандарт Редуктор, электропривод - по запросу

Ограничения применения

Давление рабочей среды	Максимальная температура рабочей среды
9,6 бар	300 °С
11,2 бар	250 °С
12,8 бар	200 °С
14,4 бар	150 °С
16 бар	100 °С

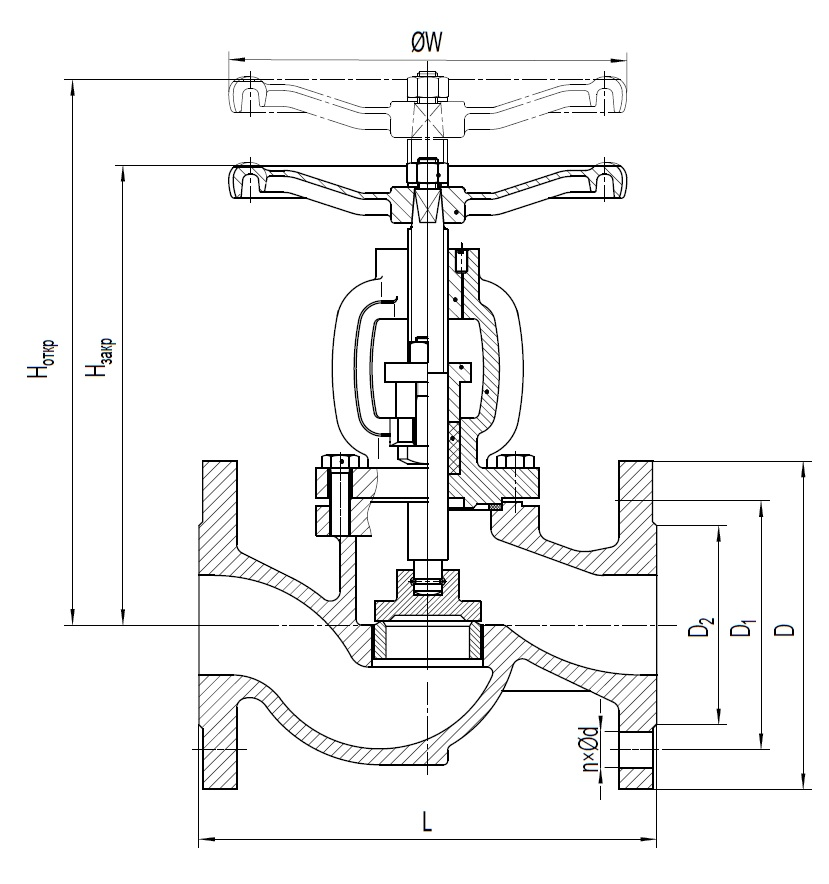

Массогабаритные характеристики и значения пропускной способности

V113_size

DN	L, мм	H_закр, мм	H_откр, мм	ØW, мм	ØD, мм	ØD1, мм	ØD2, мм	n х Ød, мм	Kvs, м³/ч	Масса, кг
15	130	169	182	100	95	65	46	4х14	3,4	3,5
20	150	167	179	100	105	75	56	4х14	6,2	4,0
25	160	183	200	120	115	85	65	4х14	9,7	5,0
32	180	213	233	140	140	100	76	4х19	16	8,0
40	200	220	247	140	150	110	84	4х19	25	9,5
50	230	233	273	200	165	125	99	4х19	40	14,0
65	290	266	306	200	185	145	118	4х19	68	20,0
80	310	317	369	240	200	160	132	8х19	105	28,0
100	350	339	397	280	220	180	156	8х19	169	39,0
125	400	411	472	360	250	210	184	8х19	269	60,0
150	480	441	514	360	285	240	211	8х23	391	78,0
200	600	495	576	400	340	295	266	12х23	715	128,0
250	730	634	740	450	405	355	319	12х28	1152	208,0
300	850	853	983	600	460	410	375	12х28	1696	350,0

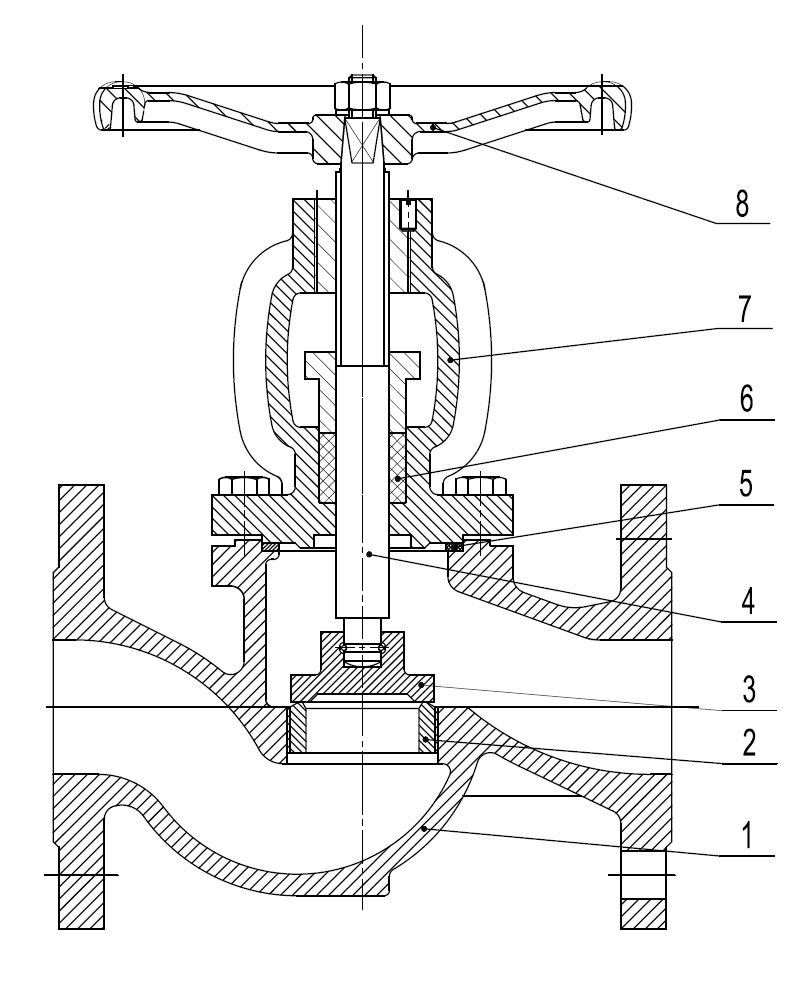

Спецификация материалов

V113_material

№	Наименование	Материал
1	Корпус	Серый чугун GG25
2	Седло	Нержавеющая сталь 20Х13
3	Плунжер	Нержавеющая сталь 20Х13
4	Сток	Нержавеющая сталь 20Х13
5	Уплотнение по корпусу	Графит
6	Уплотнение по штоку	Графит
7	Крышка корпуса	Серый чугун GG25
8	Штурвал	Углеродистая сталь
