Вентиль запорный с сильфонным уплотнением АСТА В313

Вентиль запорный с сильфонным уплотнением АСТА серии В333 с электроприводом

Вентиль запорный с сильфонным уплотнением АСТА В323

Назначение

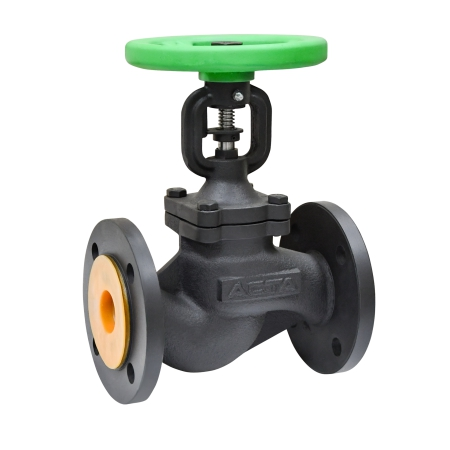

Вентиль запорный с сильфонным уплотнением АСТА В323.

Арт: В323

Вентили — запорная арматура, предназначенная для перекрытия потока рабочей среды в трубопроводах различных систем: технологических, пароконденсатных, водо- и теплоснабжения. Особенности конструкции: Двойное сильфонное уплотнение Седловое уплотнение «металл-металл» Ремонтопригодная конструкция вентиля Аварийное сальниковое уплотнение Указатель положения «открыто/закрыто» Невыдвижная конструкция штокаПодробнее

В зависимости от размера заказа предоставляются скидки

Особенности конструкции:

Двойное сильфонное уплотнение
Седловое уплотнение «металл-металл»
Ремонтопригодная конструкция вентиля
Аварийное сальниковое уплотнение
Указатель положения «открыто/закрыто»
Невыдвижная конструкция штока

Скачать полное описание

Технические характеристики

Номинальный диаметр DN	15 - 100
Условное давление PN	16 бар
Температура рабочей среды	От -30 °С до 350 °С
Рабочая среда	Вода, пар, воздух и другие среды, совместимые с материалами конструкции вентиля
Класс герметичности	"А" по ГОСТ 9544-2015
Присоединение	Фланцевое согласно ГОСТ 33259-2015
Тип управления	Штурвал

Ограничения применения

Давление рабочей среды	Максимальная температура рабочей среды
9,4 бар	350 °С
10,0 бар	300 °С
13,0 бар	200 °С
14,8 бар	150 °С
16 бар	100 °С

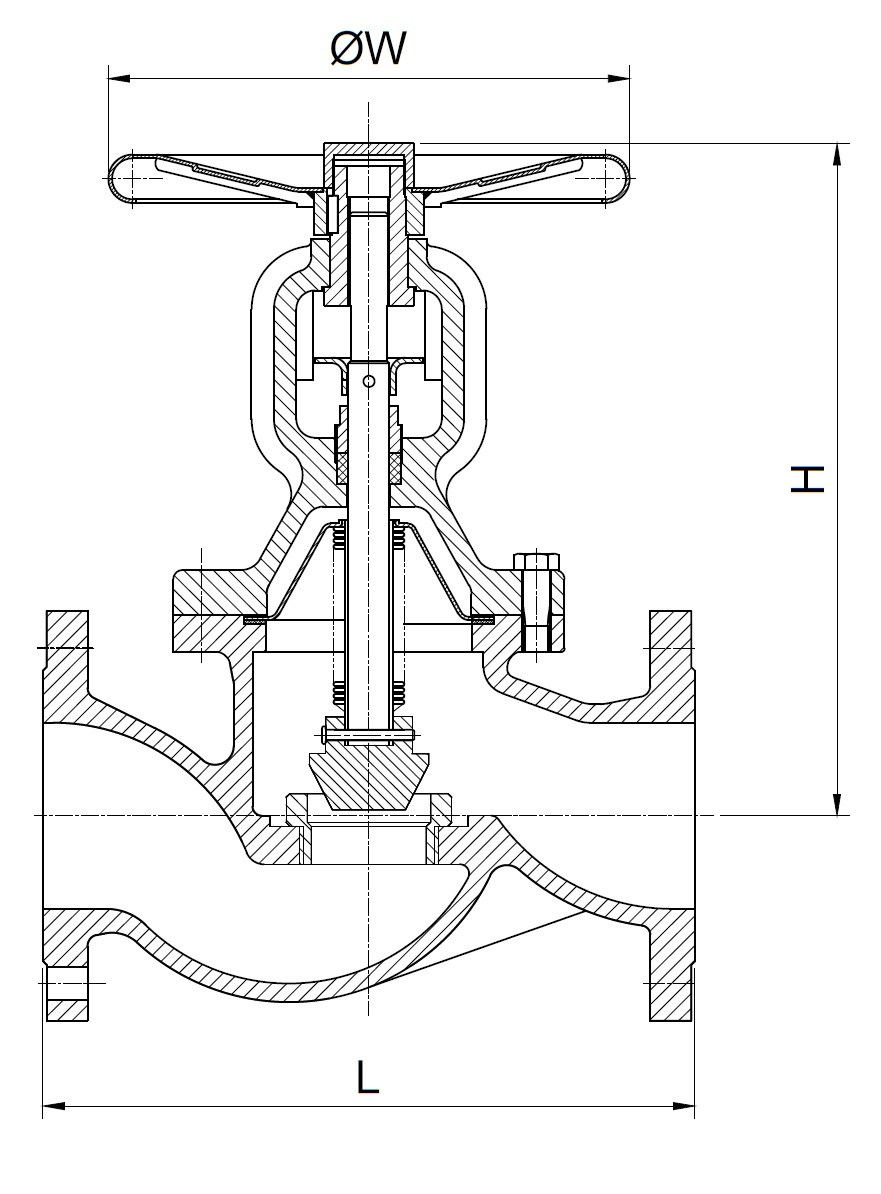

Массогабаритные характеристики и значения пропускной способности

V323_size

DN	L, мм	H, мм	ØW, мм	Kvs, м³/ч	Масса, кг
15	130	180	120	5,9	3,2
20	150	180	120	7,4	4,0
25	160	195	140	13,0	5,0
32	180	195	140	18,0	6,2
40	200	240	180	30,0	9,1
50	230	240	180	41,0	11,0
65	290	295	250	79,0	18,5
80	310	295	250	115,0	21,0
100	350	340	280	181,0	28,0

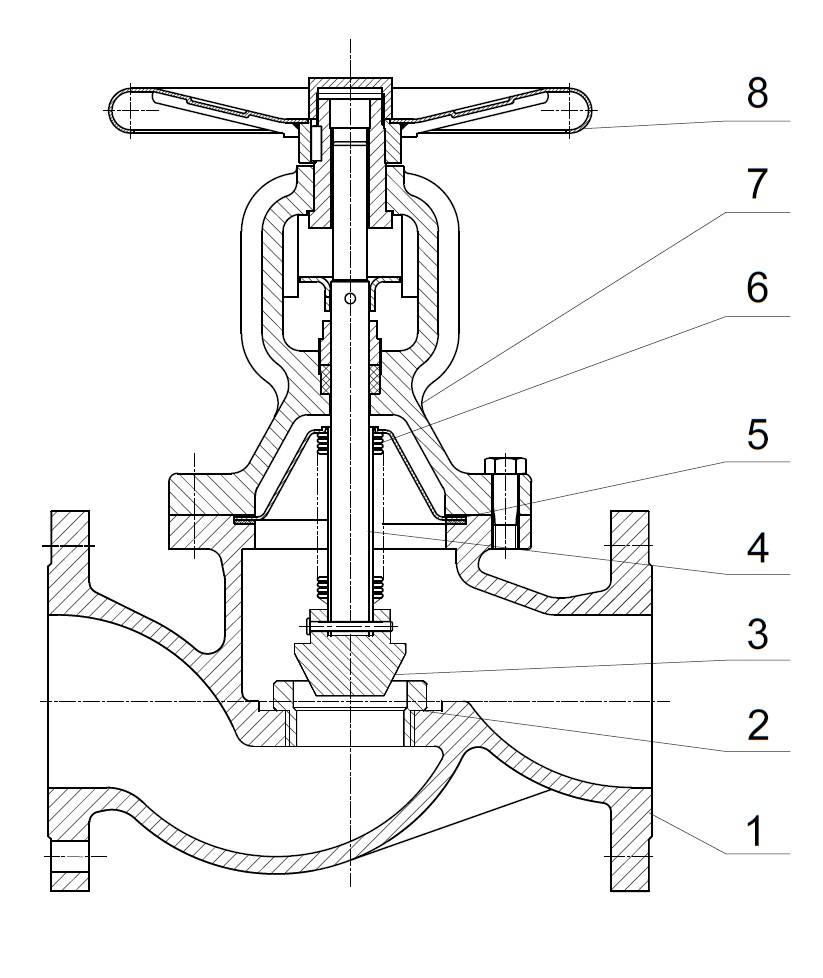

Спецификация материалов

V323_material

№	Наименование	Материал
1	Корпус	Высокопрочный чугун GGG40
2	Седло	Нержавеющая сталь AISI 410
3	Плунжер	Нержавеющая сталь AISI 410
4	Шток	Нержавеющая сталь AISI 410
5	Уплотнение корпуса	Графит
6	Сильфон	Нержавеющая сталь AISI 316Ti
7	Крышка корпуса	Высокопрочный чугун GGG40
8	Штурвал	Углеродистая сталь
