Вентиль запорный с сильфонным уплотнением АСТА В323

Вентиль запорно-регулирующий с сильфонным уплотнением АСТА серии В413

Вентиль запорный с сильфонным уплотнением АСТА серии В333 с электроприводом

Назначение

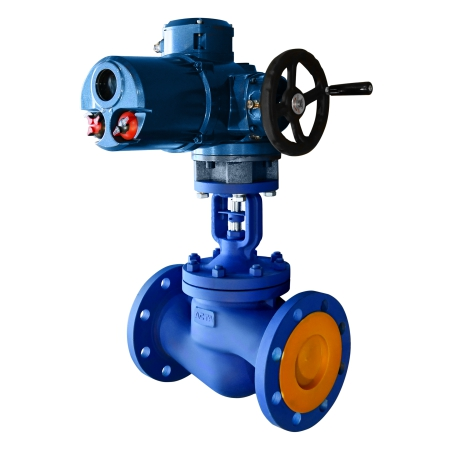

Вентиль запорный с сильфонным уплотнением АСТА серии В333 с электроприводом.

Арт: В333

Вентиль - запорная арматура, предназначенная для перекрытия потока среды в трубопроводах различных систем: технологических, пароконденсатных, водо- и теплоснабжения. Для автоматизации управления системы вентиль комплектуется многооборотным электроприводом. Особенности конструкции Седловое уплотнение «металл по металлу» Сильфонное уплотнение по штоку, не требующее периодического сервисного обслуживания Аварийное сальниковое уплотнение Указатель положения «открыто/закрыто» Разгруженный плунжер ...Подробнее

В зависимости от размера заказа предоставляются скидки

Особенности конструкции

Седловое уплотнение «металл по металлу»
Сильфонное уплотнение по штоку, не требующее периодического сервисного обслуживания
Аварийное сальниковое уплотнение
Указатель положения «открыто/закрыто»

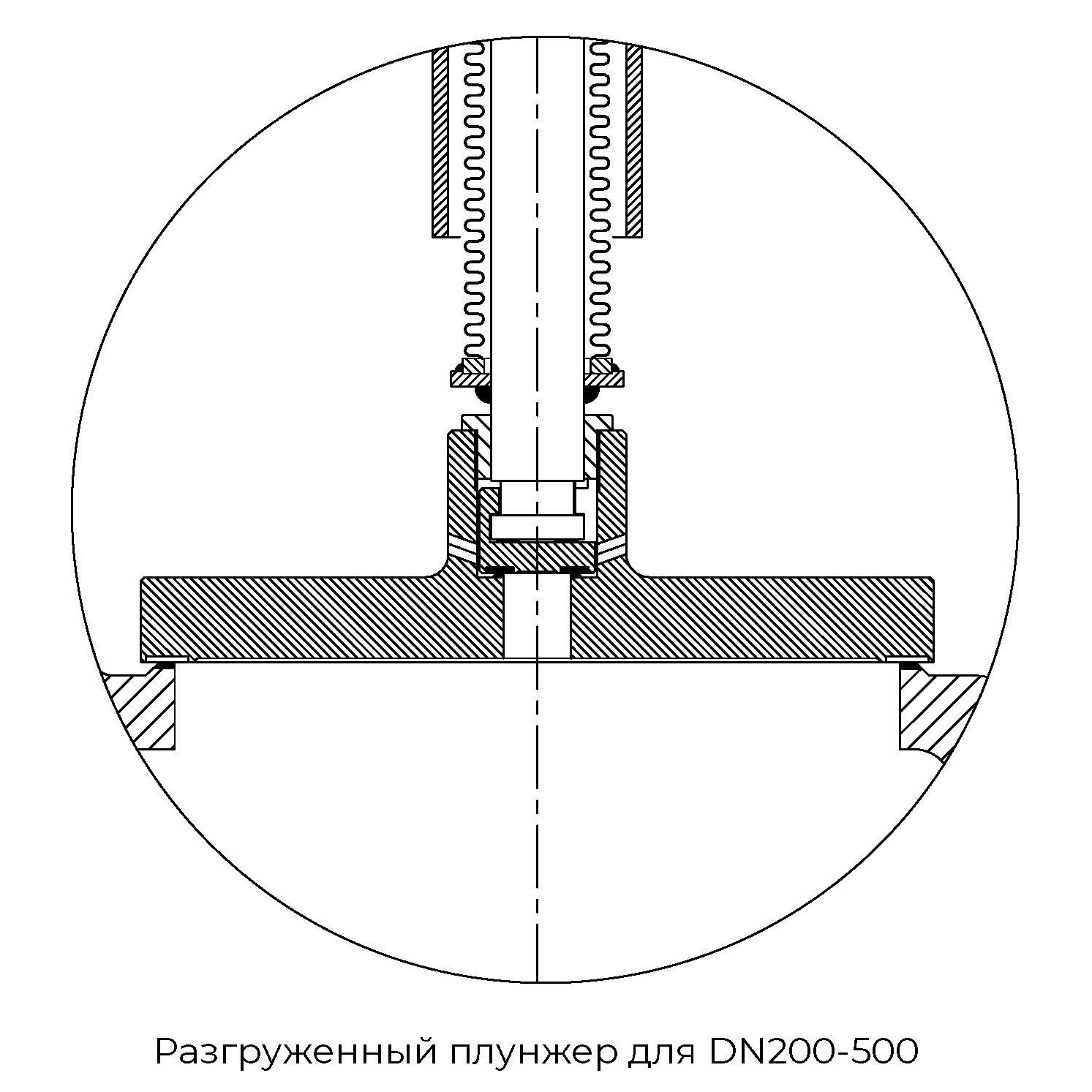

Разгруженный плунжер для больших типоразмеров
Невыдвижная конструкция штока

Цена по запросу.

Скачать полное описание

Технические характеристики

Номинальный диаметр DN	15 - 300
Номинальное давление PN	40 бар
Температура рабочей среды	От -40 °С до 400 °С
Рабочая среда	Пар, вода, воздух, нефтепродукты и другие среды, совместимые с материалами конструкции вентиля
Присоединение	Фланцевое согласно ГОСТ 33259-2015
Тип управления	Электропривод

Ограничения применения

Давление рабочей среды	Максимальная температура рабочей среды
23,8 бар	400 °С
27,6 бар	300 °С
33,3 бар	200 °С
37,1 бар	100 °С
40 бар	50 °С

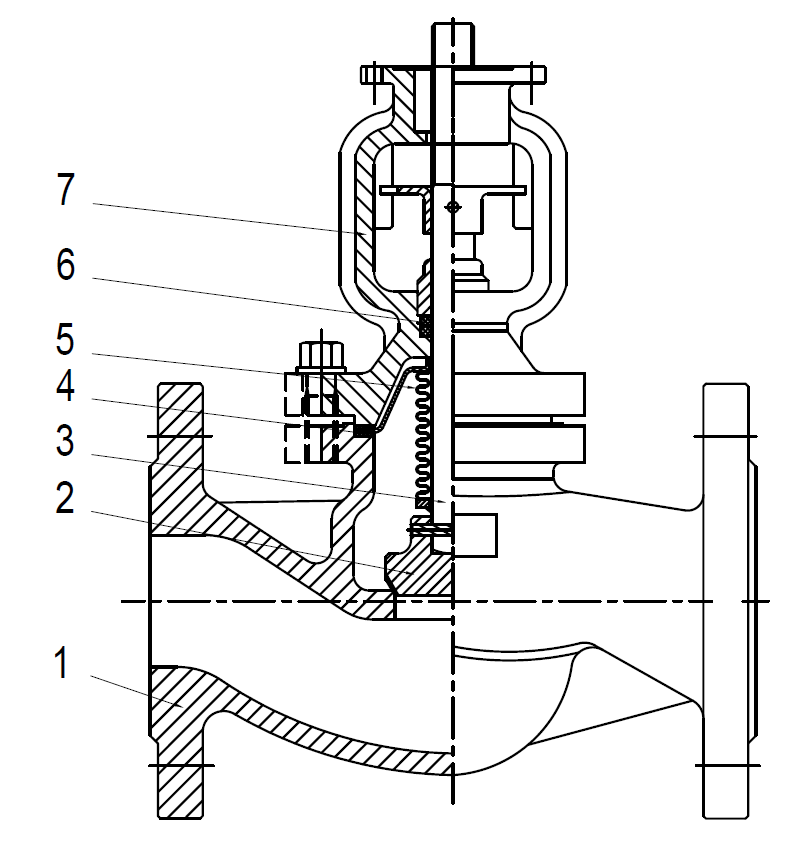

Спецификация материалов

№	Наименование	Материал
1	Корпус	Углеродистая сталь GS-C25+13Cr
2	Плунжер	Нержавеющая сталь 20X13
3	Шток	Нержавеющая сталь 20X13
4	Уплотнение корпуса	Графит
5	Сильфон	Нержавеющая сталь 08X18H10
6	Уплотнение штока	Графит
7	Крышка корпуса	Углеродистая сталь GS-C25+13Cr

Массогабаритные характеристики

DN	L, мм	H, мм	H1, мм	ØW, мм	ØD, мм	ØD1, мм	ØD2, мм	n х Ød, мм	ISO фланец	Kvs, м³/ч	Масса, кг
15	130	200	180	140	95	65	45	4х14	F10	4,1	4,5
20	150	200	180	140	105	75	58	4х14	F10	7,3	5,0
25	160	215	195	160	115	85	68	4х14	F10	11,4	5,8
32	180	215	195	180	140	100	78	4х18	F10	18,7	7,5
40	200	230	210	180	150	110	88	4х18	F10	29,3	10,0
50	230	230	210	200	165	125	102	4х18	F10	47,1	11,5
65	290	280	260	200	185	145	122	8х18	F10	70,2	18,5
80	310	280	260	250	200	160	138	8х18	F10	104,9	23,0
100	350	370	370	280	235	190	162	8х22	F14	186,7	38,5
125	400	400	400	300	270	220	188	8х26	F14	279,4	53,0
150	480	500	500	350	300	250	218	8х26	F14	400,2	81,0
200	600	630	630	400	375	320	285	12х30	F16	690,6	144,0
250	730	680	680	450	450	385	345	12х33	F16	1038,0	230,0
300	850	720	970	500	515	450	410	16х33	F25	1496,6	450,0
350	980	1020	1020	600	580	510	465	16х36	F25	1827,1	690,0
400	1100	1165	1165	650	660	585	535	16х39	F25	2409,5	850,0
500	по запросу
