Назначение

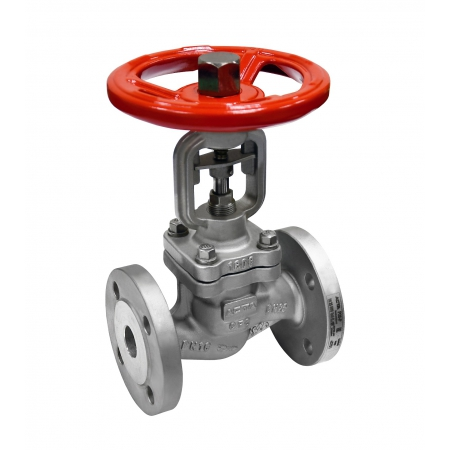

Вентиль запорно-регулирующий с сильфонным уплотнением АСТА серии В443.

Арт: В443

Запорно-регулирующий вентиль – это тип арматуры, совмещающий в себе функции как запорного элемента системы, так и регулирующего. Регулирование параметров системы осуществляется посредством изменения расхода через проходное сечение благодаря параболической форме плунжера. Данные вентили применяются в трубопроводах различных систем: технологических, пароконденсатных, водо- и теплоснабжения. Особенности конструкции Параболическая форма плунжера для регулирования потока Мягкое уплотнение затвора ...Подробнее

В зависимости от размера заказа предоставляются скидки

Особенности конструкции

Параболическая форма плунжера для регулирования потока
Мягкое уплотнение затвора PTFE
Сильфонное уплотнение по штоку, не требующее периодического сервисного обслуживания
Аварийное сальниковое уплотнение
Указатель положения «открыто/закрыто»
Невыдвижная конструкция штока

Цена по запросу.

Скачать полное описание

Технические характеристики

Номинальный диаметр DN	15 - 200
Условное давление PN	40 бар
Температура рабочей среды	От -60 °С до 220 °С
Рабочая среда	Пар, вода, воздух, нефтепродукты и другие среды, совместимые с материалами конструкции вентиля
Класс герметичности	"А" по ГОСТ 9544-2015
Тип присоединения	Фланцевое по ГОСТ 33259-2015
Тип управления	Штурвал – стандарт Редуктор, электропривод – по запросу

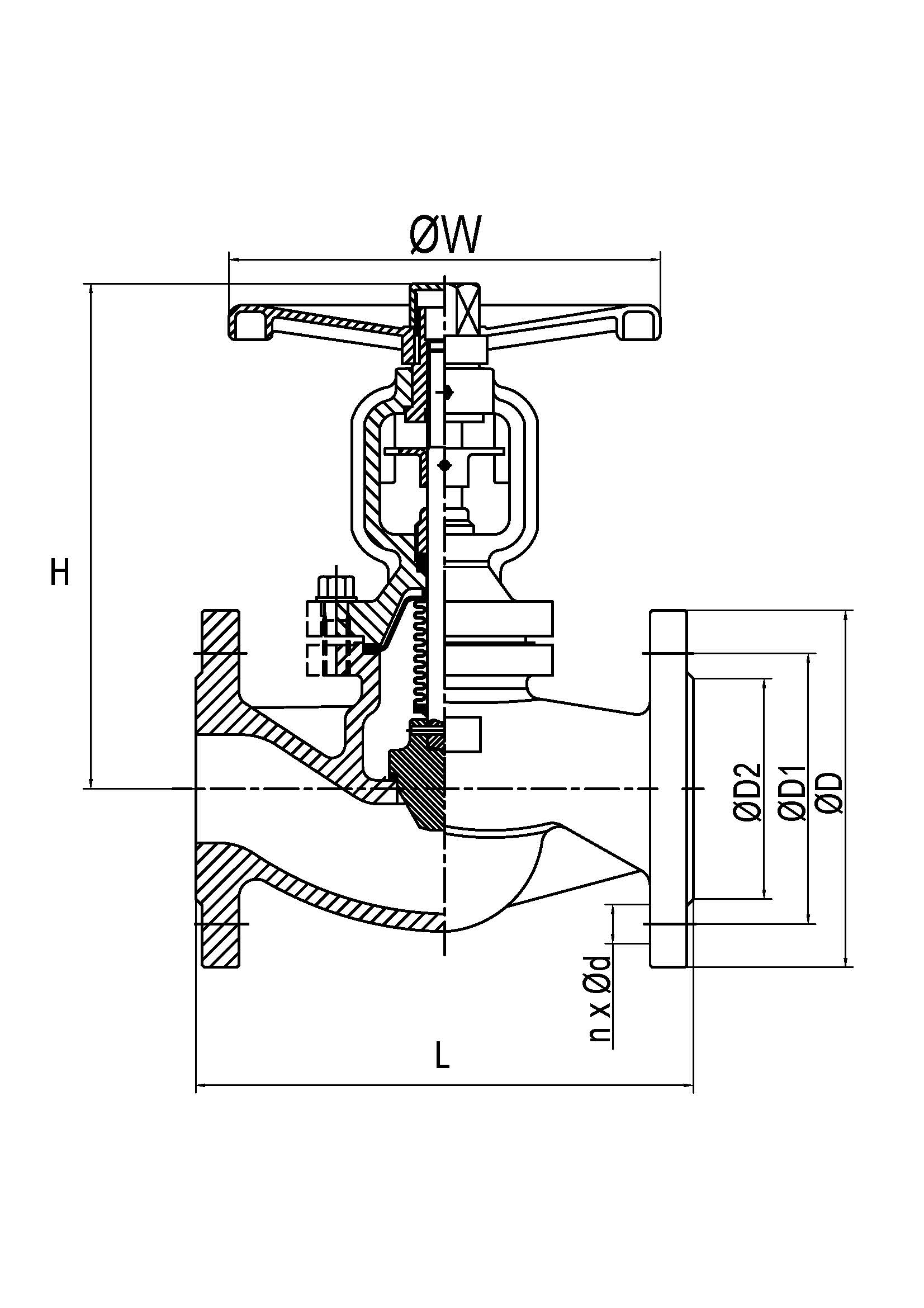

Массогабаритные характеристики

DN	L, мм	H, мм	ØW, мм	ØD, мм	ØD1, мм	ØD2, мм	n х Ød, мм	Kvs, м³/ч	Масса, кг
15	130	200	140	95	65	45	4х14	4,0	4,5
20	150	200	140	105	75	58	4х14	6,3	5,0
25	160	215	160	115	85	68	4х14	10,0	5,8
32	180	215	180	140	100	78	4х18	16,0	7,5
40	200	230	180	150	110	88	4х18	20,0	10,0
50	230	230	200	165	125	102	4х18	25,0	11,5
65	290	280	200	185	145	122	8х18	50,0	18,5
80	310	280	250	200	160	138	8х18	80,0	23,0
100	350	370	280	235	190	162	8х22	125,0	38,5
125	400	400	300	270	220	188	8х26	200,0	53,0
150	480	500	350	300	250	218	8х26	250,0	81,0
200	600	630	400	375	320	285	12х30	500,0	144,0

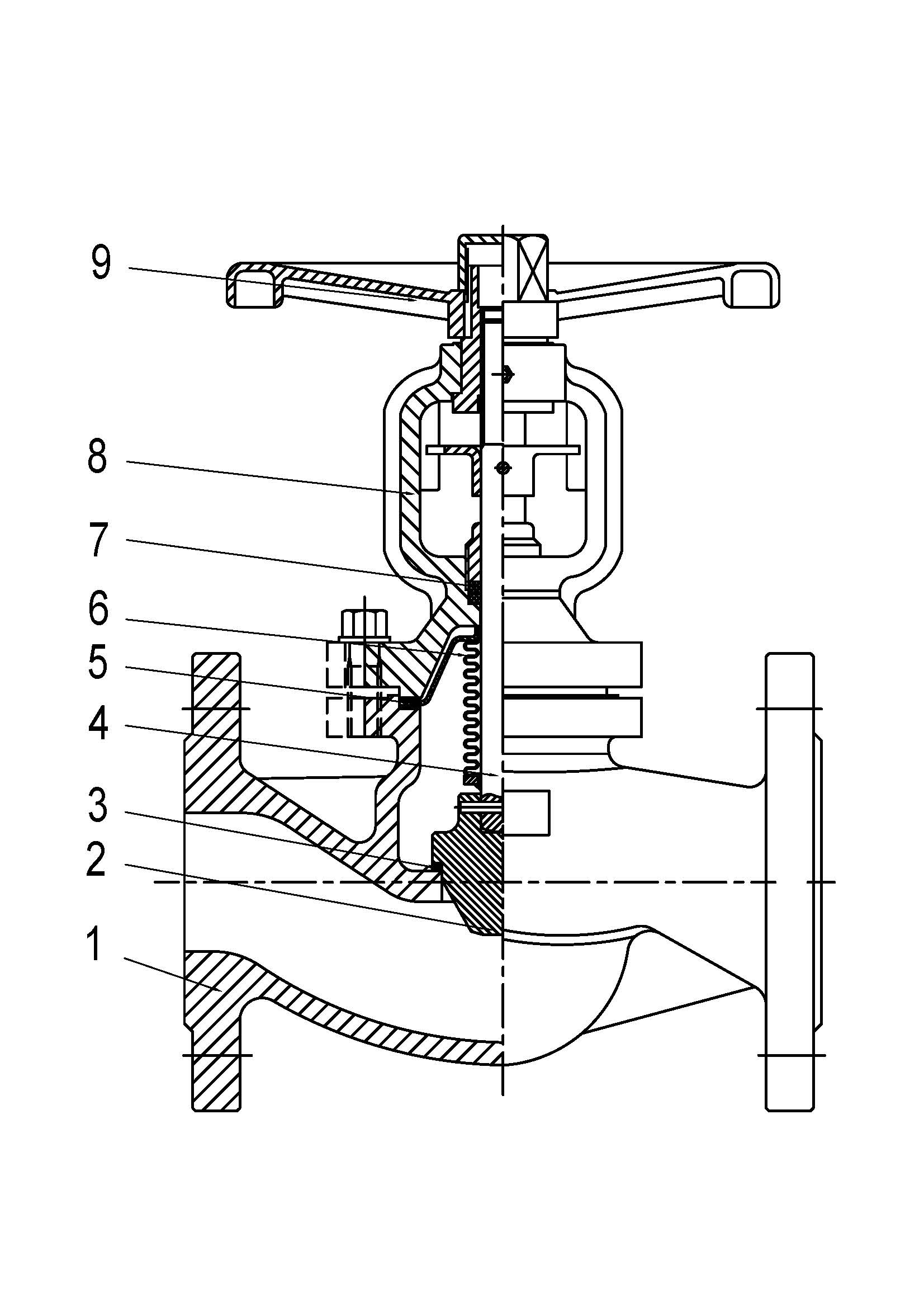

Спецификация материалов

№	Наименование	Материал
1	Корпус	Нержавеющая сталь CF8
2	Плунжер	Нержавеющая сталь SS 304
3	Уплотнение затвора	PTFE
4	Шток	Нержавеющая сталь SS 304
5	Уплотнение корпуса	Графит
6	Сильфон	Нержавеющая сталь SS 304
7	Уплотнение штока	Графит
8	Крышка корпуса	Нержавеющая сталь CF8
9	Штурвал	Углеродистая сталь
