Назначение

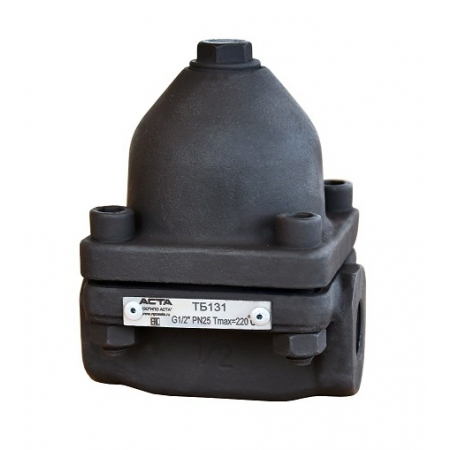

Биметаллические конденсатоотводчики АСТА ТБ131.

Арт: ТБ131

ТЕРМОКОН ТБ131 – термостатический биметаллический конденсатоотводчик, предназначенный для эффективного отвода конденсата из паровых линий. Принцип действия основан на разности температур пара и конденсата. Изменение температуры приводит к расширению/сжатию биметаллического элемента, соединенного с выпускным клапаном, что позволяет отводить неконденсируемые газы и конденсат ниже температуры насыщения. Преимущественно применяется для дренажа паропроводов перегретого пара, паровых регистров, пар...Подробнее

В зависимости от размера заказа предоставляются скидки

ТЕРМОКОН ТБ131 – термостатический биметаллический конденсатоотводчик, предназначенный для эффективного отвода конденсата из паровых линий.

Принцип действия основан на разности температур пара и конденсата. Изменение температуры приводит к расширению/сжатию биметаллического элемента, соединенного с выпускным клапаном, что позволяет отводить неконденсируемые газы и конденсат ниже температуры насыщения.

Преимущественно применяется для дренажа паропроводов перегретого пара, паровых регистров, пароспутников, отопительного оборудования и др.

Преимущества

 Отвод доохлажденного конденсата
 Компактные размеры
 Непрерывный отвод конденсата
 Устойчив к гидроударам и замерзанию
 Встроенный фильтр
 Конструкция плунжера с функцией «обратного клапана»

Скачать полное описание

Технические характеристики

Типоразмеры DN	½”-2”
Номинальное давление PN	40 бар
Максимальная температура рабочей среды Tmax	220 °С
Рабочая среда	Водяной пар
Расположение на трубопроводе	Горизонтально, вертикально
Тип присоединения	Внутренняя резьба R

Ограничения применения

Давление рабочей среды, бар	Максимальная температура рабочей среды, °С
37	220
37,9	200
39,1	150
40	100

Пропускная способность, кг/ч

DN	Перепад давления, бар
DN	1	2	4	6	8	10	14	21	28
½”–1”	330	410	500	630	730	810	890	950	1000
1 ¼”-2”	450	560	650	810	900	1000	1170	1340	1480

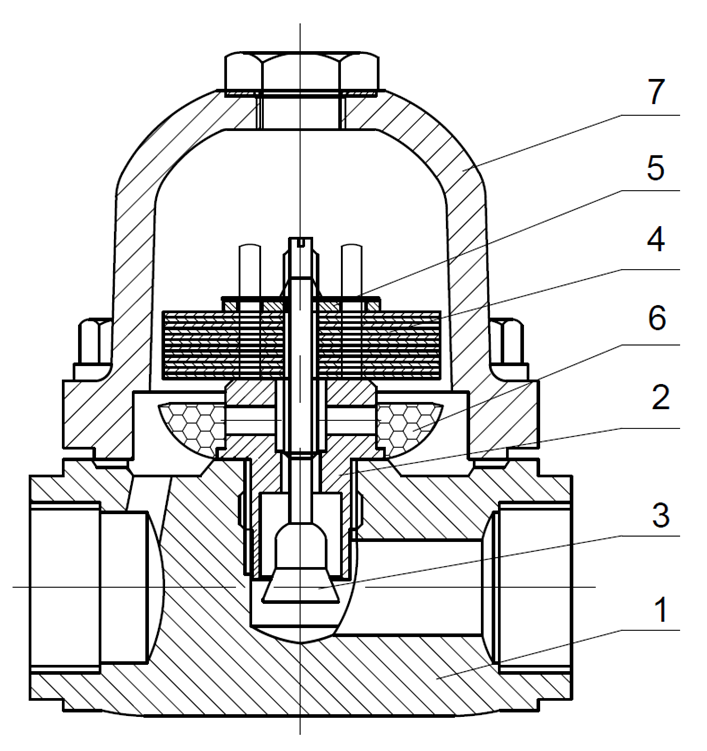

Спецификация материалов

№	Наименование	Материал
1	Корпус	Cталь WCB
2	Седло	Сталь 20X13
3	Плунжер	Сталь 20X13
4	Биметаллический элемент	Биметалл
5	Распорное кольцо	Cталь AISI 304
6	Фильтр	Cталь AISI 304
7	Крышка	Cталь WCB

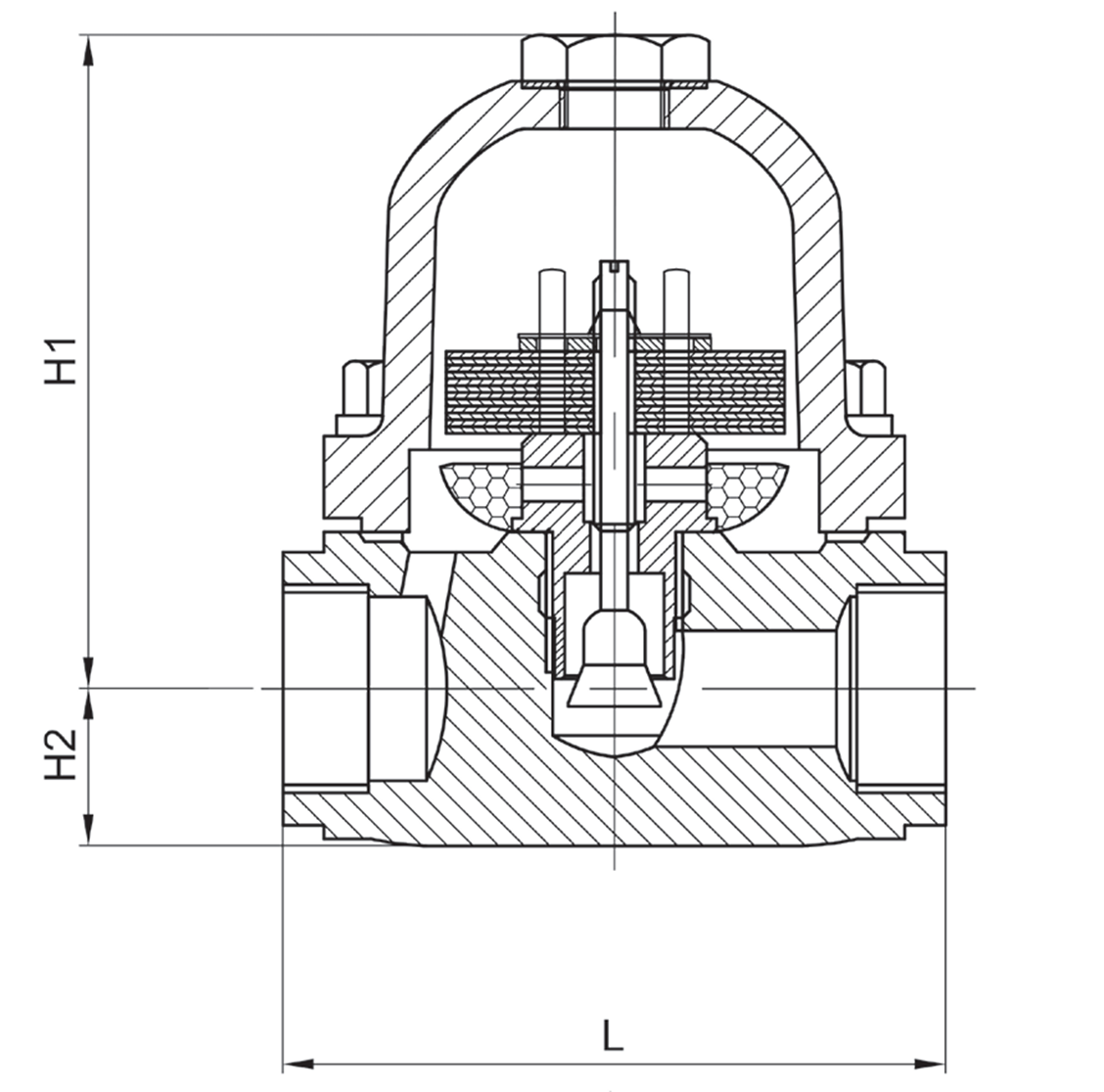

Габаритные размеры

DN	L, мм	H1, мм	H2, мм	Масса, кг
½”	95	100	22	2,6
¾”	95	100	22	2,6
1”	95	100	22	2,9
1 ¼”	150	130	37	4,3
1 ½”	150	130	37	4,4
2”	160	130	37	4,9
