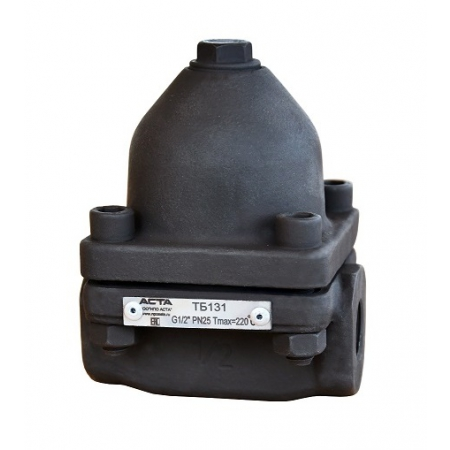

Биметаллические конденсатоотводчики АСТА ТБ131

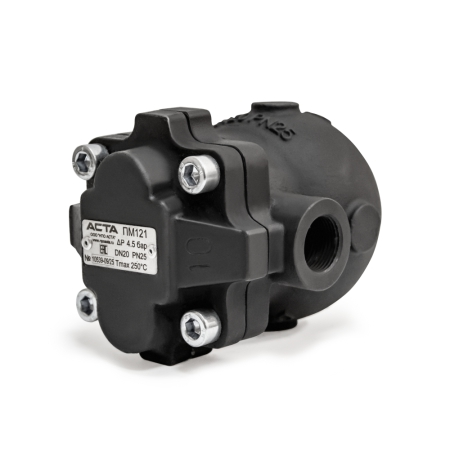

Поплавковые конденсатоотводчики АСТА ПМ121 DN15–20

Биметаллические конденсатоотводчики АСТА ТБ133

Назначение

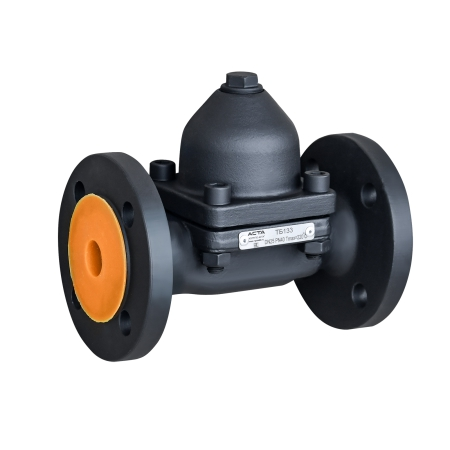

Биметаллические конденсатоотводчики АСТА ТБ133.

Арт: ТБ133

ТЕРМОКОН ТБ133 – термостатический биметаллический конденсатоотводчик, предназначенный для эффективного отвода конденсата из паровых линий. Принцип действия основан на разности температур пара и конденсата. Изменение температуры приводит к расширению/сжатию биметаллического элемента, соединенного с выпускным клапаном, что позволяет отводить неконденсируемые газы и конденсат ниже температуры насыщения. Преимущественно применяется для дренажа паропроводов перегретого пара, паровых регистров, пар...Подробнее

В зависимости от размера заказа предоставляются скидки

ТЕРМОКОН ТБ133 – термостатический биметаллический конденсатоотводчик, предназначенный для эффективного отвода конденсата из паровых линий.

Принцип действия основан на разности температур пара и конденсата. Изменение температуры приводит к расширению/сжатию биметаллического элемента, соединенного с выпускным клапаном, что позволяет отводить неконденсируемые газы и конденсат ниже температуры насыщения.

Преимущественно применяется для дренажа паропроводов перегретого пара, паровых регистров, пароспутников, отопительного оборудования и др.

Преимущества

 Отвод доохлажденного конденсата
 Компактные размеры
 Непрерывный отвод конденсата
 Устойчив к гидроударам и замерзанию
 Встроенный фильтр
 Конструкция плунжера с функцией «обратного клапана»

Скачать полное описание

Технические характеристики

Типоразмеры DN	15-50
Номинальное давление PN	40 бар
Максимальная температура рабочей среды Tmax	220 °С
Рабочая среда	Водяной пар
Расположение на трубопроводе	Горизонтально, вертикально
Тип присоединения	Фланцевый по ГОСТ 33259-2015

Ограничения применения

Давление рабочей среды, бар	Максимальная температура рабочей среды, °С
37	220
37,9	200
39,1	150
40	100

Пропускная способность, кг/ч

DN	Перепад давления, бар
DN	1	2	4	6	8	10	14	21	28
15–25	330	410	500	630	730	810	890	950	1000
32-50	450	560	650	810	900	1000	1170	1340	1480

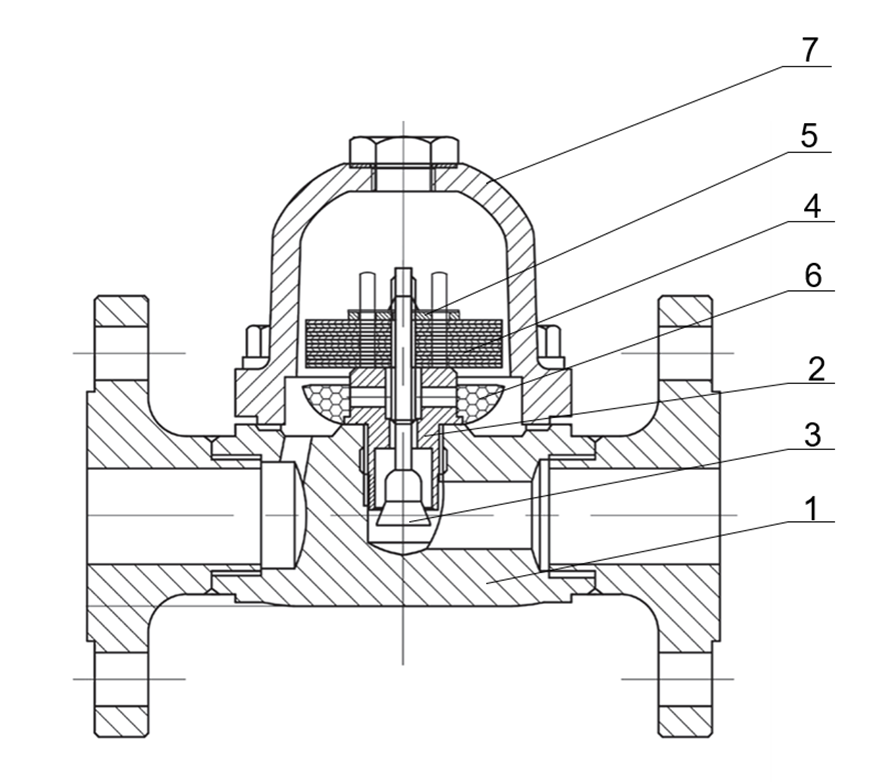

Спецификация материалов

№	Наименование	Материал
1	Корпус	Cталь WCB
2	Седло	Сталь 20X13
3	Плунжер	Сталь 20X13
4	Биметаллический элемент	Биметалл
5	Распорное кольцо	Cталь AISI 304
6	Фильтр	Cталь AISI 304
7	Крышка	Cталь WCB
