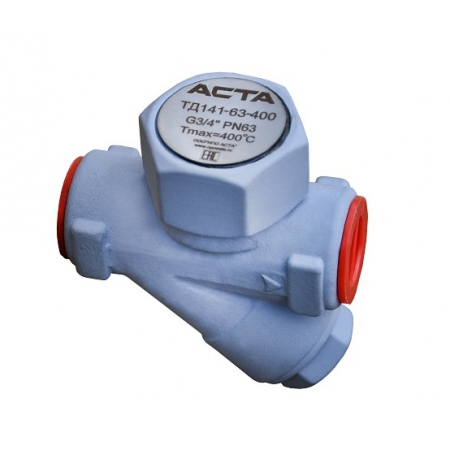

Термодинамические конденсатоотводчики АСТА ТД141

Термодинамические конденсатоотводчики АСТА ТД133

Назначение

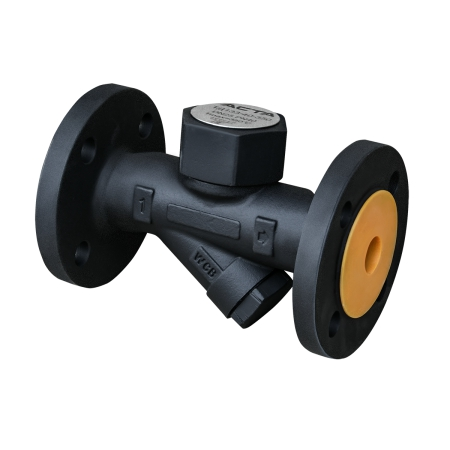

Термодинамические конденсатоотводчики АСТА ТД133.

Арт: ТД133

АСТА ТД133 – термодинамический конденсатоотводчик, предназначенный для эффективного отвода конденсата из паровых линий. Принцип действия основан на разнице скоростей пара и конденсата. Холодный конденсат поднимает диск и отводится через выпускные каналы. При увеличении температуры конденсата образуется пар вторичного вскипания, вследствие чего скорость потока под диском возрастает и он прижимается к седлу. Цикл повторяется при конденсации пара над диском. Преимущественно применяется для дрена...Подробнее

В зависимости от размера заказа предоставляются скидки

АСТА ТД133 – термодинамический конденсатоотводчик, предназначенный для эффективного отвода конденсата из паровых линий.

Принцип действия основан на разнице скоростей пара и конденсата. Холодный конденсат поднимает диск и отводится через выпускные каналы. При увеличении температуры конденсата образуется пар вторичного вскипания, вследствие чего скорость потока под диском возрастает и он прижимается к седлу. Цикл повторяется при конденсации пара над диском.

Преимущественно применяется для дренажа паропроводов, пароспутников, паровых прессов, вулканизаторов и др.

Преимущества
Компактные размеры
Широкий диапазон рабочих давлений и температур
Циклический отвод конденсата
Устойчив к гидроударам и замерзанию
Встроенный фильтр

Скачать полное описание

Технические характеристики

Типоразмеры DN	15-50
Номинальное давление PN	40 бар
Максимальная температура рабочей среды Tmax	350 °С
Минимальное давление на входе Р1	1,5 бар
Максимальное противодавление Р2	0,6Р1
Рабочая среда	Водяной пар
Расположение на трубопроводе	Горизонтально, вертикально
Тип присоединения	Фланцевый по ГОСТ 33259-2015

Ограничения применения

Давление рабочей среды, бар	Максимальная температура рабочей среды, °С
25,7	350
27,6	300
33,3	200
37,1	100
40	50

Пропускная способность, кг/ч

DN	Перепад давления, бар
DN	1	2	4	6	8	10	12	16	20	40
15–25	70	110	160	200	250	300	380	410	520	600
32	130	240	310	400	450	520	600	690	750	800
40-50	250	400	490	550	620	710	760	790	950	1200

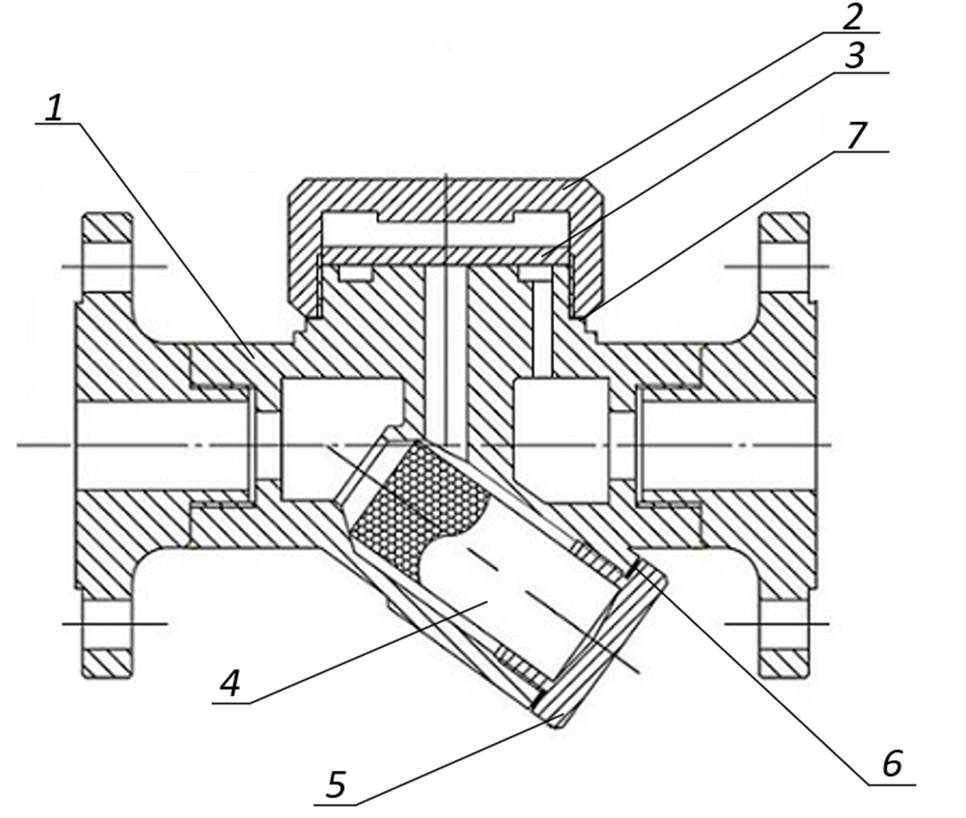

Спецификация материалов

№	Наименование	Материал
1	Корпус	Cталь WCB
2	Крышка	Сталь 20X13
3	Диск	Сталь 20X13
4	Фильтр	Cталь AISI 304
5	Пробка	Cталь 45
6	Уплотнение пробки	Cталь AISI 304 + графит
7	Уплотнение корпуса	Cталь AISI 304 + графит
