Термостатические капсульные конденсатоотводчики АСТА КТ131

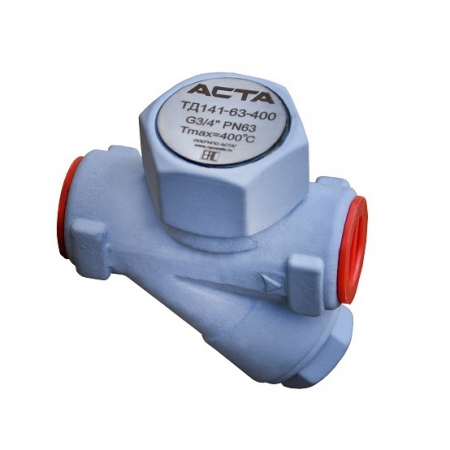

Термодинамические конденсатоотводчики АСТА ТД141
Назначение
В зависимости от размера заказа предоставляются скидки
ТЕРМОКОН ТД — термодинамический конденсатоотводчик, предназначенный для эффективного отвода конденсата из паровых линий. Принцип действия основан на разнице скоростей пара и конденсата. Холодный конденсат поднимает диск и отводится через выпускные каналы. При увеличении температуры конденсата образуется пар вторичного вскипания, вследствие чего скорость потока под диском возрастает и он прижимается к седлу. Цикл повторяется при конденсации пара над диском.
Преимущественно применяется для дренажа паропроводов, пароспутников, паровых прессов, вулканизаторов и др.
Преимущества
- Компактные размеры
- Широкий диапазон рабочих давлений и температур
- Циклический отвод конденсата
- Устойчив к гидроударам и замерзанию
- Встроенный фильтр
Скачать полное описание
Технические характеристики
| Типоразмеры DN | 15-25 |
| Номинальное давление PN | 63 бар |
| Максимальная температура рабочей среды Tmax | 400 °С |
| Минимальное давление на входе Р1 | 1,5 бар |
| Максимальное противодавление Р2 | 0,6Р1 |
| Рабочая среда | Водяной пар |
| Расположение на трубопроводе | Горизонтально, вертикально |
| Тип присоединения | Внутренняя резьба BSP-T |
Ограничения применения
| Давление рабочей среды, бар | Максимальная температура рабочей среды, °С |
| 42 | 400 |
| 49 | 300 |
| 57 | 200 |
| 63 | 100 |
Пропускная способность, кг/ч
|
DN |
Перепад давления, бар |
|||||||||
|
2 |
5 |
10 |
15 |
20 |
25 |
30 |
35 |
40 |
42 |
|
|
15 – 20 |
400 |
500 |
730 |
860 |
920 |
980 |
1060 |
1110 |
1195 |
1210 |
|
25 |
600 |
950 |
1100 |
1400 |
1555 |
1650 |
1800 |
1900 |
1950 |
1995 |

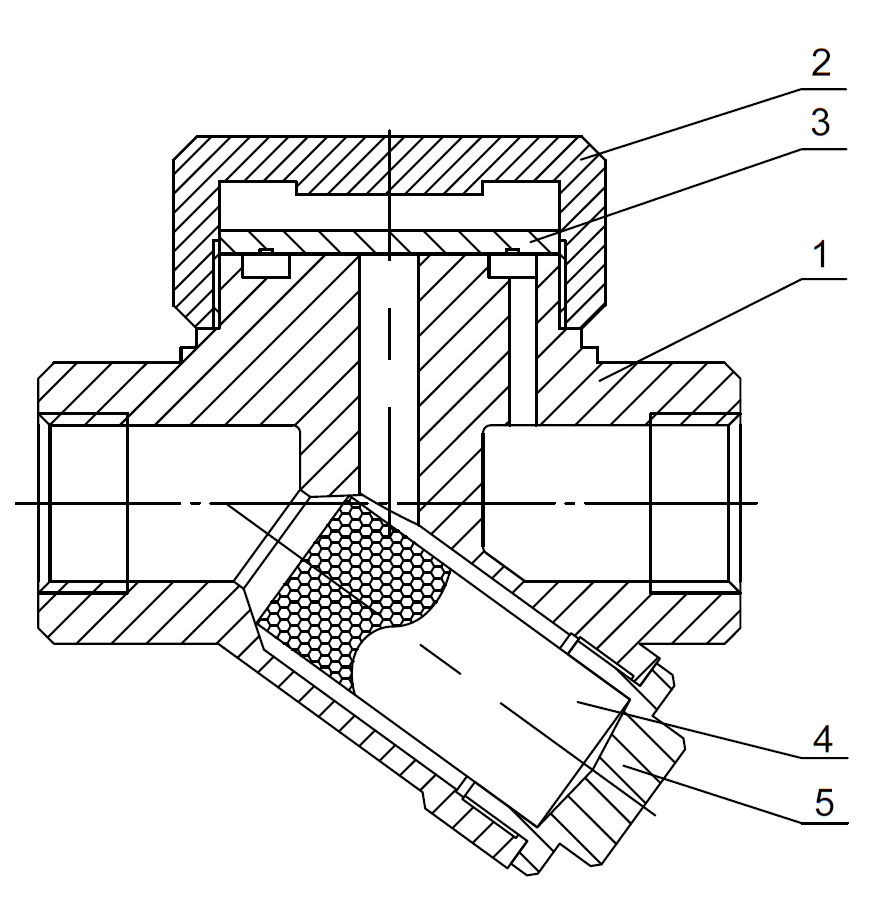

Спецификация материалов
 |
| № | Наименование | Материал |
| 1 | Корпус | Нержавеющая сталь CA 40 |
| 2 | Крышка | Нержавеющая сталь CA 40 |
| 3 | Диск | Нержавеющая сталь CA 40 |
| 4 | Фильтр | Нержавеющая сталь AISI 304 |
| 5 | Пробка | Нержавеющая сталь CA 40 |
Габаритные размеры
 |
| DN | L, мм |
H1, мм | H2, мм | Масса, кг |
| 15 (½”) | 78 | 44 | 60 | 0,9 |
| 20 (¾”) | 78 | 44 | 60 | 1,0 |
| 25 (1”) | 84 | 54 | 70 | 1,5 |
